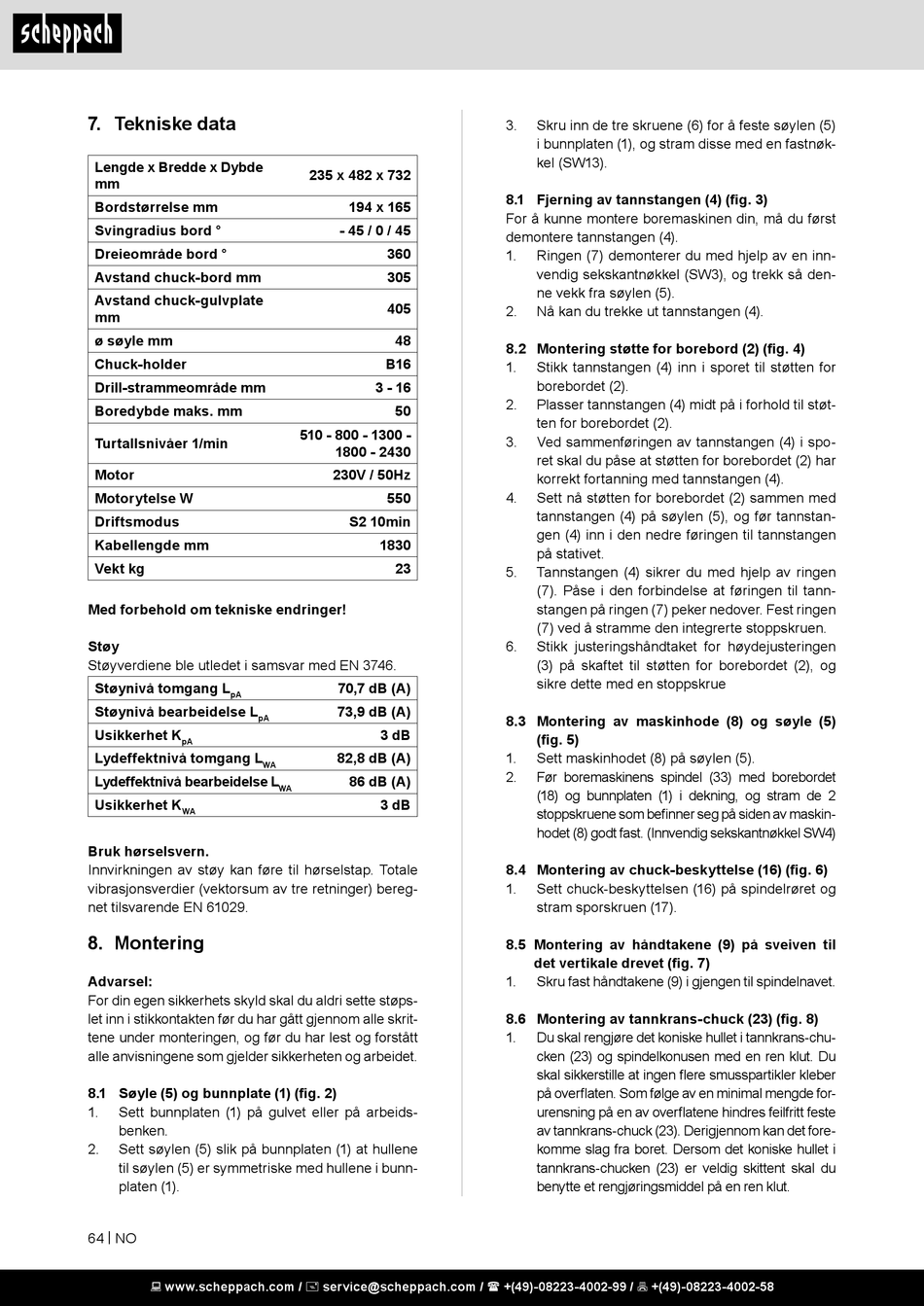

7. Tekniske data

Lengde x Bredde x Dybde
mm
Bordstørrelse mm
Svingradius bord °
Dreieområde bord °
Avstand chuck-bord mm
Avstand chuck-gulvplate
mm
ø søyle mm
Chuck-holder
Drill-strammeområde mm
Boredybde maks. mm
Turtallsnivåer 1/min
Motor
Motorytelse W
Driftsmodus
Kabellengde mm
Vekt kg
Med forbehold om tekniske endringer!
Støy
Støyverdiene ble utledet i samsvar med EN 3746.
Støynivå tomgang L
pA
Støynivå bearbeidelse L
pA
Usikkerhet K
pA
Lydeffektnivå tomgang L
Lydeffektnivå bearbeidelse L
Usikkerhet K
WA
Bruk hørselsvern.
Innvirkningen av støy kan føre til hørselstap. Totale
vibrasjonsverdier (vektorsum av tre retninger) bereg-
net tilsvarende EN 61029.

8. Montering

Advarsel:
For din egen sikkerhets skyld skal du aldri sette støps-
let inn i stikkontakten før du har gått gjennom alle skrit-
tene under monteringen, og før du har lest og forstått
alle anvisningene som gjelder sikkerheten og arbeidet.
8.1 Søyle (5) og bunnplate (1) (fig. 2)
1. Sett bunnplaten (1) på gulvet eller på arbeids-
benken.
2. Sett søylen (5) slik på bunnplaten (1) at hullene
til søylen (5) er symmetriske med hullene i bunn-
platen (1).
64 | NO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
235 x 482 x 732
194 x 165
- 45 / 0 / 45
360
305
405
48
B16
3 - 16
50
510 - 800 - 1300 -
1800 - 2430
230V / 50Hz
550
S2 10min
1830
23
70,7 dB (A)
73,9 dB (A)
3 dB
82,8 dB (A)
WA
86 dB (A)
WA
3 dB
3. Skru inn de tre skruene (6) for å feste søylen (5)
i bunnplaten (1), og stram disse med en fastnøk-
kel (SW13).
8.1 Fjerning av tannstangen (4) (fig. 3)
For å kunne montere boremaskinen din, må du først
demontere tannstangen (4).
1. Ringen (7) demonterer du med hjelp av en inn-
vendig sekskantnøkkel (SW3), og trekk så den-
ne vekk fra søylen (5).
2. Nå kan du trekke ut tannstangen (4).
8.2 Montering støtte for borebord (2) (fig. 4)
1. Stikk tannstangen (4) inn i sporet til støtten for
borebordet (2).
2. Plasser tannstangen (4) midt på i forhold til støt-
ten for borebordet (2).
3. Ved sammenføringen av tannstangen (4) i spo-
ret skal du påse at støtten for borebordet (2) har
korrekt fortanning med tannstangen (4).
4. Sett nå støtten for borebordet (2) sammen med
tannstangen (4) på søylen (5), og før tannstan-
gen (4) inn i den nedre føringen til tannstangen
på stativet.
5. Tannstangen (4) sikrer du med hjelp av ringen
(7). Påse i den forbindelse at føringen til tann-
stangen på ringen (7) peker nedover. Fest ringen
(7) ved å stramme den integrerte stoppskruen.
6. Stikk justeringshåndtaket for høydejusteringen
(3) på skaftet til støtten for borebordet (2), og
sikre dette med en stoppskrue
8.3 Montering av maskinhode (8) og søyle (5)
(fig. 5)
1. Sett maskinhodet (8) på søylen (5).
2. Før boremaskinens spindel (33) med borebordet
(18) og bunnplaten (1) i dekning, og stram de 2
stoppskruene som befinner seg på siden av maskin-
hodet (8) godt fast. (Innvendig sekskantnøkkel SW4)
8.4 Montering av chuck-beskyttelse (16) (fig. 6)
1. Sett chuck-beskyttelsen (16) på spindelrøret og
stram sporskruen (17).
8.5 Montering av håndtakene (9) på sveiven til
det vertikale drevet (fig. 7)
1. Skru fast håndtakene (9) i gjengen til spindelnavet.
8.6 Montering av tannkrans-chuck (23) (fig. 8)
1. Du skal rengjøre det koniske hullet i tannkrans-chu-
cken (23) og spindelkonusen med en ren klut. Du
skal sikkerstille at ingen flere smusspartikler kleber
på overflaten. Som følge av en minimal mengde for-
urensning på en av overflatene hindres feilfritt feste
av tannkrans-chuck (23). Derigjennom kan det fore-
komme slag fra boret. Dersom det koniske hullet i
tannkrans-chucken (23) er veldig skittent skal du
benytte et rengjøringsmiddel på en ren klut.
