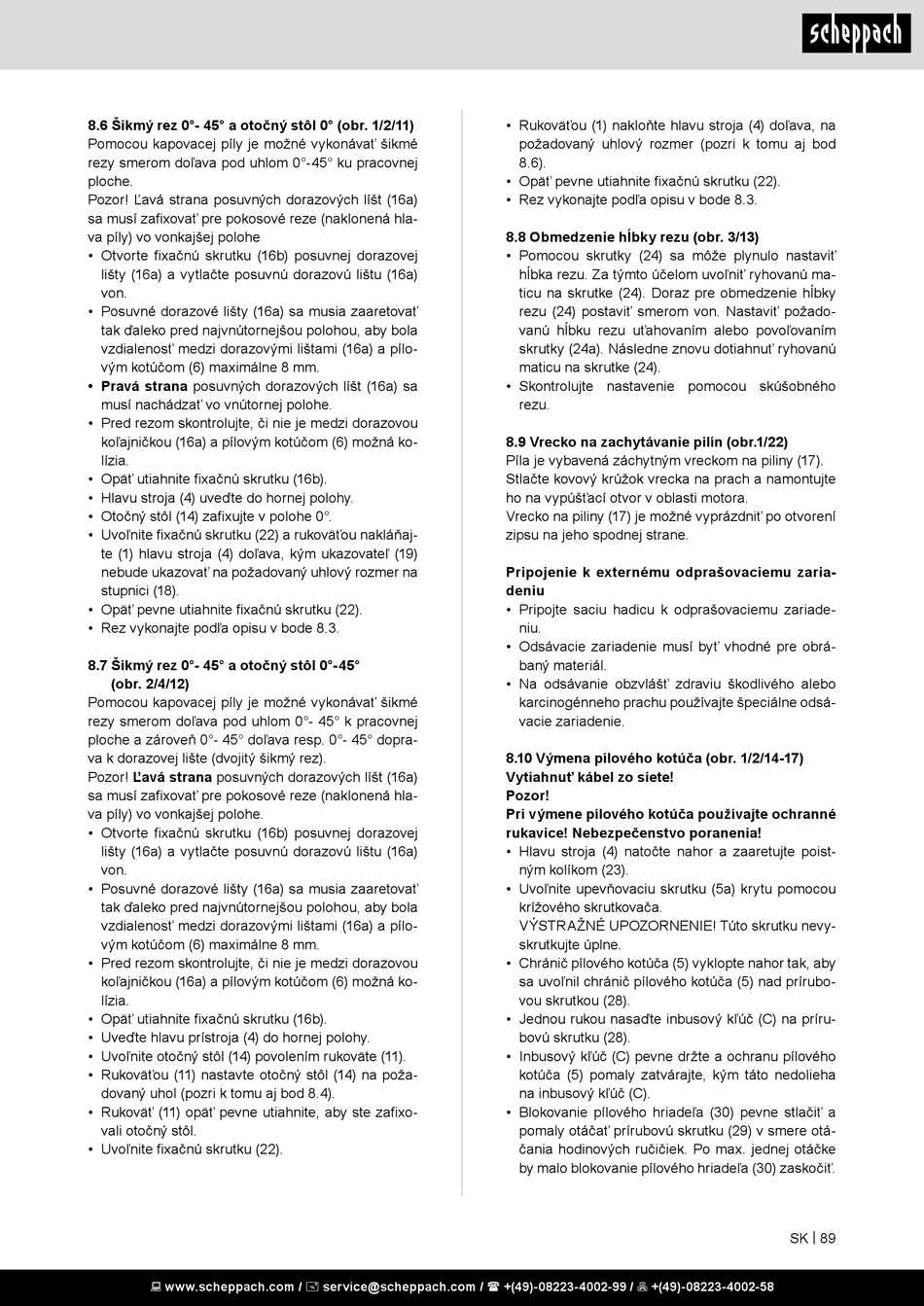

Scheppach HM254 Original Bedienungsanleitung Seite 89

8.6 Šikmý rez 0°- 45° a otočný stôl 0° (obr. 1/2/11)
Pomocou kapovacej píly je možné vykonávať šikmé
rezy smerom doľava pod uhlom 0°-45° ku pracovnej
ploche.
Pozor! Ľavá strana posuvných dorazových líšt (16a)
sa musí zafixovať pre pokosové reze (naklonená hla-
va píly) vo vonkajšej polohe
• Otvorte fixačnú skrutku (16b) posuvnej dorazovej
lišty (16a) a vytlačte posuvnú dorazovú lištu (16a)
von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) maximálne 8 mm.
• Pravá strana posuvných dorazových líšt (16a) sa
musí nachádzať vo vnútornej polohe.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (16a) a pílovým kotúčom (6) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Otočný stôl (14) zafixujte v polohe 0°.
• Uvoľnite fixačnú skrutku (22) a rukoväťou nakláňaj-
te (1) hlavu stroja (4) doľava, kým ukazovateľ (19)
nebude ukazovať na požadovaný uhlový rozmer na
stupnici (18).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.7 Šikmý rez 0°- 45° a otočný stôl 0°-45°
(obr. 2/4/12)
Pomocou kapovacej píly je možné vykonávať šikmé
rezy smerom doľava pod uhlom 0°- 45° k pracovnej
ploche a zároveň 0°- 45° doľava resp. 0°- 45° dopra-
va k dorazovej lište (dvojitý šikmý rez).
Pozor! Ľavá strana posuvných dorazových líšt (16a)
sa musí zafixovať pre pokosové reze (naklonená hla-
va píly) vo vonkajšej polohe.
• Otvorte fixačnú skrutku (16b) posuvnej dorazovej
lišty (16a) a vytlačte posuvnú dorazovú lištu (16a)
von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (16a) a pílovým kotúčom (6) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Uveďte hlavu prístroja (4) do hornej polohy.
• Uvoľnite otočný stôl (14) povolením rukoväte (11).
• Rukoväťou (11) nastavte otočný stôl (14) na poža-
dovaný uhol (pozri k tomu aj bod 8.4).
• Rukoväť (11) opäť pevne utiahnite, aby ste zafixo-
vali otočný stôl.
• Uvoľnite fixačnú skrutku (22).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Rukoväťou (1) nakloňte hlavu stroja (4) doľava, na
požadovaný uhlový rozmer (pozri k tomu aj bod
8.6).
• Opäť pevne utiahnite fixačnú skrutku (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.8 Obmedzenie hĺbky rezu (obr. 3/13)
• Pomocou skrutky (24) sa môže plynulo nastaviť
hĺbka rezu. Za týmto účelom uvoľniť ryhovanú ma-
ticu na skrutke (24). Doraz pre obmedzenie hĺbky
rezu (24) postaviť smerom von. Nastaviť požado-
vanú hĺbku rezu uťahovaním alebo povoľovaním
skrutky (24a). Následne znovu dotiahnuť ryhovanú
maticu na skrutke (24).
• Skontrolujte nastavenie pomocou skúšobného
rezu.
8.9 Vrecko na zachytávanie pilín (obr.1/22)
Píla je vybavená záchytným vreckom na piliny (17).
Stlačte kovový krúžok vrecka na prach a namontujte
ho na vypúšťací otvor v oblasti motora.
Vrecko na piliny (17) je možné vyprázdniť po otvorení
zipsu na jeho spodnej strane.
Pripojenie k externému odprašovaciemu zaria-
deniu
• Pripojte saciu hadicu k odprašovaciemu zariade-
niu.
• Odsávacie zariadenie musí byť vhodné pre obrá-
baný materiál.
• Na odsávanie obzvlášť zdraviu škodlivého alebo
karcinogénneho prachu používajte špeciálne odsá-
vacie zariadenie.
8.10 Výmena pílového kotúča (obr. 1/2/14-17)
Vytiahnuť kábel zo siete!
Pozor!
Pri výmene pílového kotúča používajte ochranné
rukavice! Nebezpečenstvo poranenia!
• Hlavu stroja (4) natočte nahor a zaaretujte poist-
ným kolíkom (23).
• Uvoľnite upevňovaciu skrutku (5a) krytu pomocou
krížového skrutkovača.
VÝSTRAŽNÉ UPOZORNENIE! Túto skrutku nevy-
skrutkujte úplne.
• Chránič pílového kotúča (5) vyklopte nahor tak, aby
sa uvoľnil chránič pílového kotúča (5) nad prírubo-
vou skrutkou (28).
• Jednou rukou nasaďte inbusový kľúč (C) na príru-
bovú skrutku (28).
• Inbusový kľúč (C) pevne držte a ochranu pílového
kotúča (5) pomaly zatvárajte, kým táto nedolieha
na inbusový kľúč (C).
• Blokovanie pílového hriadeľa (30) pevne stlačiť a
pomaly otáčať prírubovú skrutku (29) v smere otá-
čania hodinových ručičiek. Po max. jednej otáčke
by malo blokovanie pílového hriadeľa (30) zaskočiť.
