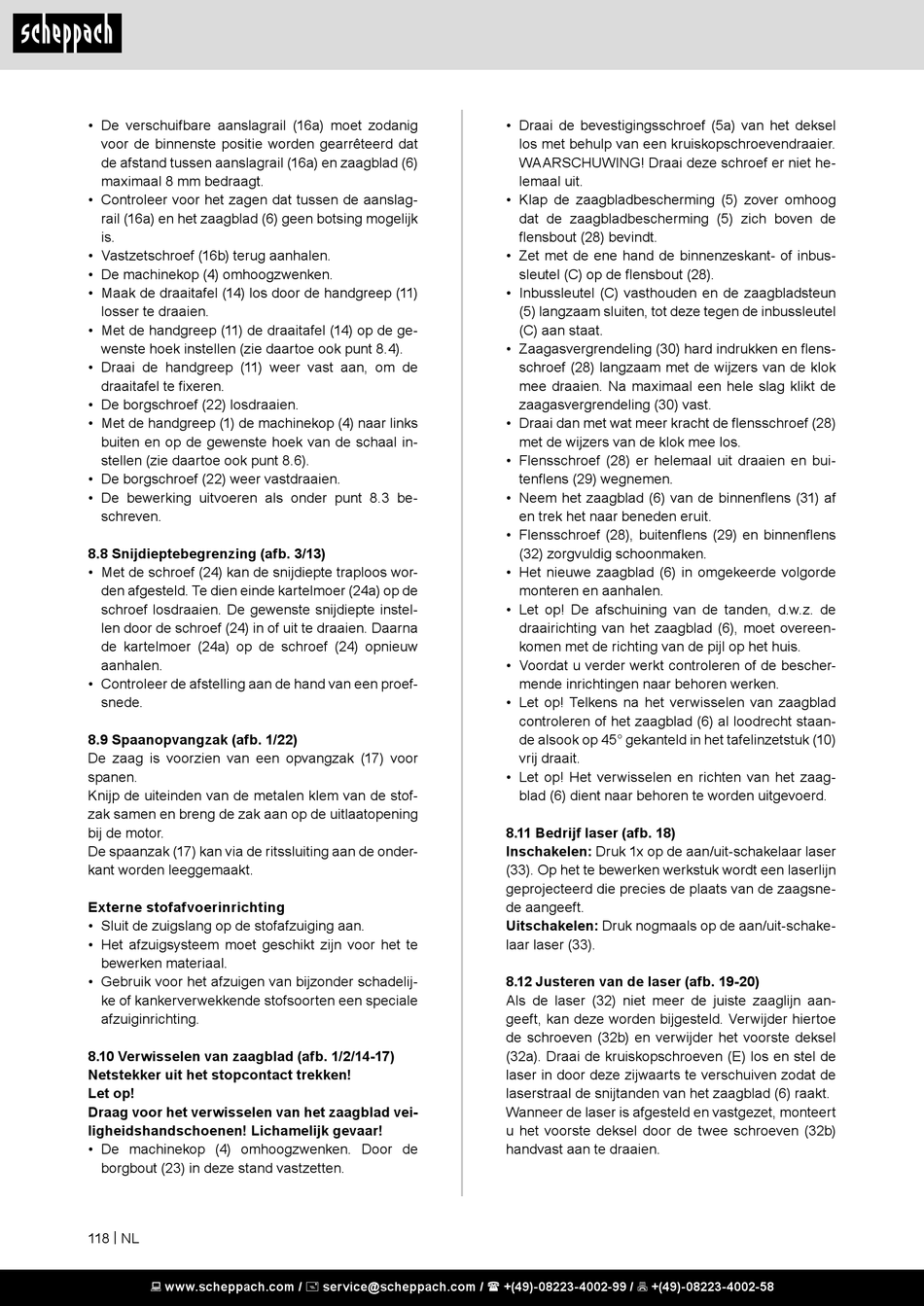

• De verschuifbare aanslagrail (16a) moet zodanig
voor de binnenste positie worden gearrêteerd dat
de afstand tussen aanslagrail (16a) en zaagblad (6)
maximaal 8 mm bedraagt.
• Controleer voor het zagen dat tussen de aanslag-
rail (16a) en het zaagblad (6) geen botsing mogelijk
is.
• Vastzetschroef (16b) terug aanhalen.
• De machinekop (4) omhoogzwenken.
• Maak de draaitafel (14) los door de handgreep (11)
losser te draaien.
• Met de handgreep (11) de draaitafel (14) op de ge-
wenste hoek instellen (zie daartoe ook punt 8.4).
• Draai de handgreep (11) weer vast aan, om de
draaitafel te fixeren.
• De borgschroef (22) losdraaien.
• Met de handgreep (1) de machinekop (4) naar links
buiten en op de gewenste hoek van de schaal in-
stellen (zie daartoe ook punt 8.6).
• De borgschroef (22) weer vastdraaien.
• De bewerking uitvoeren als onder punt 8.3 be-
schreven.
8.8 Snijdieptebegrenzing (afb. 3/13)
• Met de schroef (24) kan de snijdiepte traploos wor-
den afgesteld. Te dien einde kartelmoer (24a) op de
schroef losdraaien. De gewenste snijdiepte instel-
len door de schroef (24) in of uit te draaien. Daarna
de kartelmoer (24a) op de schroef (24) opnieuw
aanhalen.
• Controleer de afstelling aan de hand van een proef-
snede.
8.9 Spaanopvangzak (afb. 1/22)
De zaag is voorzien van een opvangzak (17) voor
spanen.
Knijp de uiteinden van de metalen klem van de stof-
zak samen en breng de zak aan op de uitlaatopening
bij de motor.
De spaanzak (17) kan via de ritssluiting aan de onder-
kant worden leeggemaakt.
Externe stofafvoerinrichting
• Sluit de zuigslang op de stofafzuiging aan.
• Het afzuigsysteem moet geschikt zijn voor het te
bewerken materiaal.
• Gebruik voor het afzuigen van bijzonder schadelij-
ke of kankerverwekkende stofsoorten een speciale
afzuiginrichting.
8.10 Verwisselen van zaagblad (afb. 1/2/14-17)
Netstekker uit het stopcontact trekken!
Let op!
Draag voor het verwisselen van het zaagblad vei-
ligheidshandschoenen! Lichamelijk gevaar!
• De machinekop (4) omhoogzwenken. Door de
borgbout (23) in deze stand vastzetten.
118 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Draai de bevestigingsschroef (5a) van het deksel
los met behulp van een kruiskopschroevendraaier.
WAARSCHUWING! Draai deze schroef er niet he-
lemaal uit.
• Klap de zaagbladbescherming (5) zover omhoog
dat de zaagbladbescherming (5) zich boven de
flensbout (28) bevindt.
• Zet met de ene hand de binnenzeskant- of inbus-
sleutel (C) op de flensbout (28).
• Inbussleutel (C) vasthouden en de zaagbladsteun
(5) langzaam sluiten, tot deze tegen de inbussleutel
(C) aan staat.
• Zaagasvergrendeling (30) hard indrukken en flens-
schroef (28) langzaam met de wijzers van de klok
mee draaien. Na maximaal een hele slag klikt de
zaagasvergrendeling (30) vast.
• Draai dan met wat meer kracht de flensschroef (28)
met de wijzers van de klok mee los.
• Flensschroef (28) er helemaal uit draaien en bui-
tenflens (29) wegnemen.
• Neem het zaagblad (6) van de binnenflens (31) af
en trek het naar beneden eruit.
• Flensschroef (28), buitenflens (29) en binnenflens
(32) zorgvuldig schoonmaken.
• Het nieuwe zaagblad (6) in omgekeerde volgorde
monteren en aanhalen.
• Let op! De afschuining van de tanden, d.w.z. de
draairichting van het zaagblad (6), moet overeen-
komen met de richting van de pijl op het huis.
• Voordat u verder werkt controleren of de bescher-
mende inrichtingen naar behoren werken.
• Let op! Telkens na het verwisselen van zaagblad
controleren of het zaagblad (6) al loodrecht staan-
de alsook op 45° gekanteld in het tafelinzetstuk (10)
vrij draait.
• Let op! Het verwisselen en richten van het zaag-
blad (6) dient naar behoren te worden uitgevoerd.
8.11 Bedrijf laser (afb. 18)
Inschakelen: Druk 1x op de aan/uit-schakelaar laser
(33). Op het te bewerken werkstuk wordt een laserlijn
geprojecteerd die precies de plaats van de zaagsne-
de aangeeft.
Uitschakelen: Druk nogmaals op de aan/uit-schake-
laar laser (33).
8.12 Justeren van de laser (afb. 19-20)
Als de laser (32) niet meer de juiste zaaglijn aan-
geeft, kan deze worden bijgesteld. Verwijder hiertoe
de schroeven (32b) en verwijder het voorste deksel
(32a). Draai de kruiskopschroeven (E) los en stel de
laser in door deze zijwaarts te verschuiven zodat de
laserstraal de snijtanden van het zaagblad (6) raakt.
Wanneer de laser is afgesteld en vastgezet, monteert
u het voorste deksel door de twee schroeven (32b)
handvast aan te draaien.
