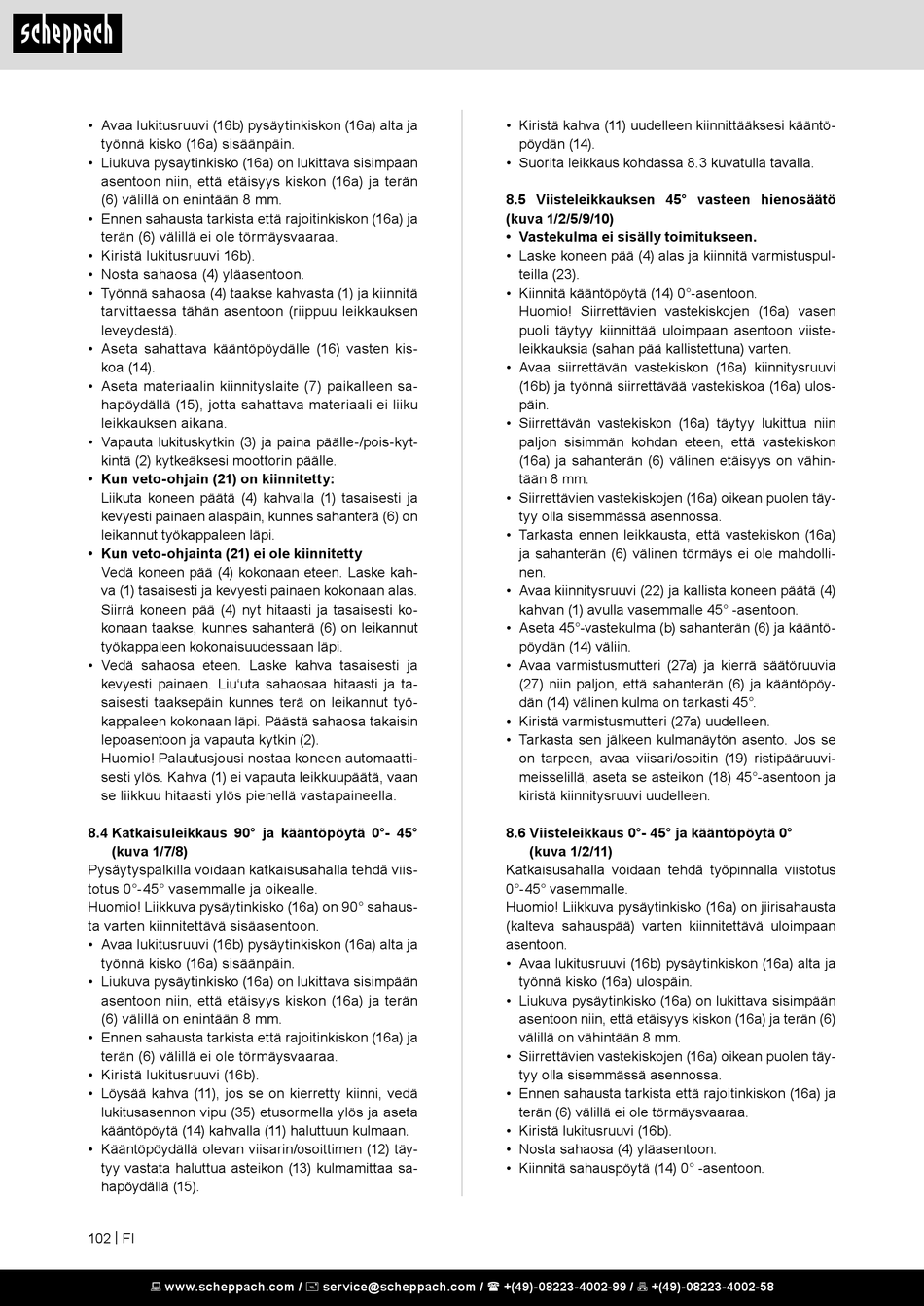

• Avaa lukitusruuvi (16b) pysäytinkiskon (16a) alta ja
työnnä kisko (16a) sisäänpäin.
• Liukuva pysäytinkisko (16a) on lukittava sisimpään
asentoon niin, että etäisyys kiskon (16a) ja terän
(6) välillä on enintään 8 mm.
• Ennen sahausta tarkista että rajoitinkiskon (16a) ja
terän (6) välillä ei ole törmäysvaaraa.
• Kiristä lukitusruuvi 16b).
• Nosta sahaosa (4) yläasentoon.
• Työnnä sahaosa (4) taakse kahvasta (1) ja kiinnitä
tarvittaessa tähän asentoon (riippuu leikkauksen
leveydestä).
• Aseta sahattava kääntöpöydälle (16) vasten kis-
koa (14).
• Aseta materiaalin kiinnityslaite (7) paikalleen sa-
hapöydällä (15), jotta sahattava materiaali ei liiku
leikkauksen aikana.
• Vapauta lukituskytkin (3) ja paina päälle-/pois-kyt-
kintä (2) kytkeäksesi moottorin päälle.
• Kun veto-ohjain (21) on kiinnitetty:
Liikuta koneen päätä (4) kahvalla (1) tasaisesti ja
kevyesti painaen alaspäin, kunnes sahanterä (6) on
leikannut työkappaleen läpi.
• Kun veto-ohjainta (21) ei ole kiinnitetty
Vedä koneen pää (4) kokonaan eteen. Laske kah-
va (1) tasaisesti ja kevyesti painaen kokonaan alas.
Siirrä koneen pää (4) nyt hitaasti ja tasaisesti ko-
konaan taakse, kunnes sahanterä (6) on leikannut
työkappaleen kokonaisuudessaan läpi.
• Vedä sahaosa eteen. Laske kahva tasaisesti ja
kevyesti painaen. Liu'uta sahaosaa hitaasti ja ta-
saisesti taaksepäin kunnes terä on leikannut työ-
kappaleen kokonaan läpi. Päästä sahaosa takaisin
lepoasentoon ja vapauta kytkin (2).
Huomio! Palautusjousi nostaa koneen automaatti-
sesti ylös. Kahva (1) ei vapauta leikkuupäätä, vaan
se liikkuu hitaasti ylös pienellä vastapaineella.
8.4 Katkaisuleikkaus 90° ja kääntöpöytä 0°- 45°
(kuva 1/7/8)
Pysäytyspalkilla voidaan katkaisusahalla tehdä viis-
totus 0°-45° vasemmalle ja oikealle.
Huomio! Liikkuva pysäytinkisko (16a) on 90° sahaus-
ta varten kiinnitettävä sisäasentoon.
• Avaa lukitusruuvi (16b) pysäytinkiskon (16a) alta ja
työnnä kisko (16a) sisäänpäin.
• Liukuva pysäytinkisko (16a) on lukittava sisimpään
asentoon niin, että etäisyys kiskon (16a) ja terän
(6) välillä on enintään 8 mm.
• Ennen sahausta tarkista että rajoitinkiskon (16a) ja
terän (6) välillä ei ole törmäysvaaraa.
• Kiristä lukitusruuvi (16b).
• Löysää kahva (11), jos se on kierretty kiinni, vedä
lukitusasennon vipu (35) etusormella ylös ja aseta
kääntöpöytä (14) kahvalla (11) haluttuun kulmaan.
• Kääntöpöydällä olevan viisarin/osoittimen (12) täy-
tyy vastata haluttua asteikon (13) kulmamittaa sa-
hapöydällä (15).
102 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Kiristä kahva (11) uudelleen kiinnittääksesi kääntö-
pöydän (14).
• Suorita leikkaus kohdassa 8.3 kuvatulla tavalla.
8.5 Viisteleikkauksen 45° vasteen hienosäätö
(kuva 1/2/5/9/10)
• Vastekulma ei sisälly toimitukseen.
• Laske koneen pää (4) alas ja kiinnitä varmistuspul-
teilla (23).
• Kiinnitä kääntöpöytä (14) 0°-asentoon.
Huomio! Siirrettävien vastekiskojen (16a) vasen
puoli täytyy kiinnittää uloimpaan asentoon viiste-
leikkauksia (sahan pää kallistettuna) varten.
• Avaa siirrettävän vastekiskon (16a) kiinnitysruuvi
(16b) ja työnnä siirrettävää vastekiskoa (16a) ulos-
päin.
• Siirrettävän vastekiskon (16a) täytyy lukittua niin
paljon sisimmän kohdan eteen, että vastekiskon
(16a) ja sahanterän (6) välinen etäisyys on vähin-
tään 8 mm.
• Siirrettävien vastekiskojen (16a) oikean puolen täy-
tyy olla sisemmässä asennossa.
• Tarkasta ennen leikkausta, että vastekiskon (16a)
ja sahanterän (6) välinen törmäys ei ole mahdolli-
nen.
• Avaa kiinnitysruuvi (22) ja kallista koneen päätä (4)
kahvan (1) avulla vasemmalle 45° -asentoon.
• Aseta 45°-vastekulma (b) sahanterän (6) ja kääntö-
pöydän (14) väliin.
• Avaa varmistusmutteri (27a) ja kierrä säätöruuvia
(27) niin paljon, että sahanterän (6) ja kääntöpöy-
dän (14) välinen kulma on tarkasti 45°.
• Kiristä varmistusmutteri (27a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se
on tarpeen, avaa viisari/osoitin (19) ristipääruuvi-
meisselillä, aseta se asteikon (18) 45°-asentoon ja
kiristä kiinnitysruuvi uudelleen.
8.6 Viisteleikkaus 0°- 45° ja kääntöpöytä 0°
(kuva 1/2/11)
Katkaisusahalla voidaan tehdä työpinnalla viistotus
0°-45° vasemmalle.
Huomio! Liikkuva pysäytinkisko (16a) on jiirisahausta
(kalteva sahauspää) varten kiinnitettävä uloimpaan
asentoon.
• Avaa lukitusruuvi (16b) pysäytinkiskon (16a) alta ja
työnnä kisko (16a) ulospäin.
• Liukuva pysäytinkisko (16a) on lukittava sisimpään
asentoon niin, että etäisyys kiskon (16a) ja terän (6)
välillä on vähintään 8 mm.
• Siirrettävien vastekiskojen (16a) oikean puolen täy-
tyy olla sisemmässä asennossa.
• Ennen sahausta tarkista että rajoitinkiskon (16a) ja
terän (6) välillä ei ole törmäysvaaraa.
• Kiristä lukitusruuvi (16b).
• Nosta sahaosa (4) yläasentoon.
• Kiinnitä sahauspöytä (14) 0° -asentoon.
