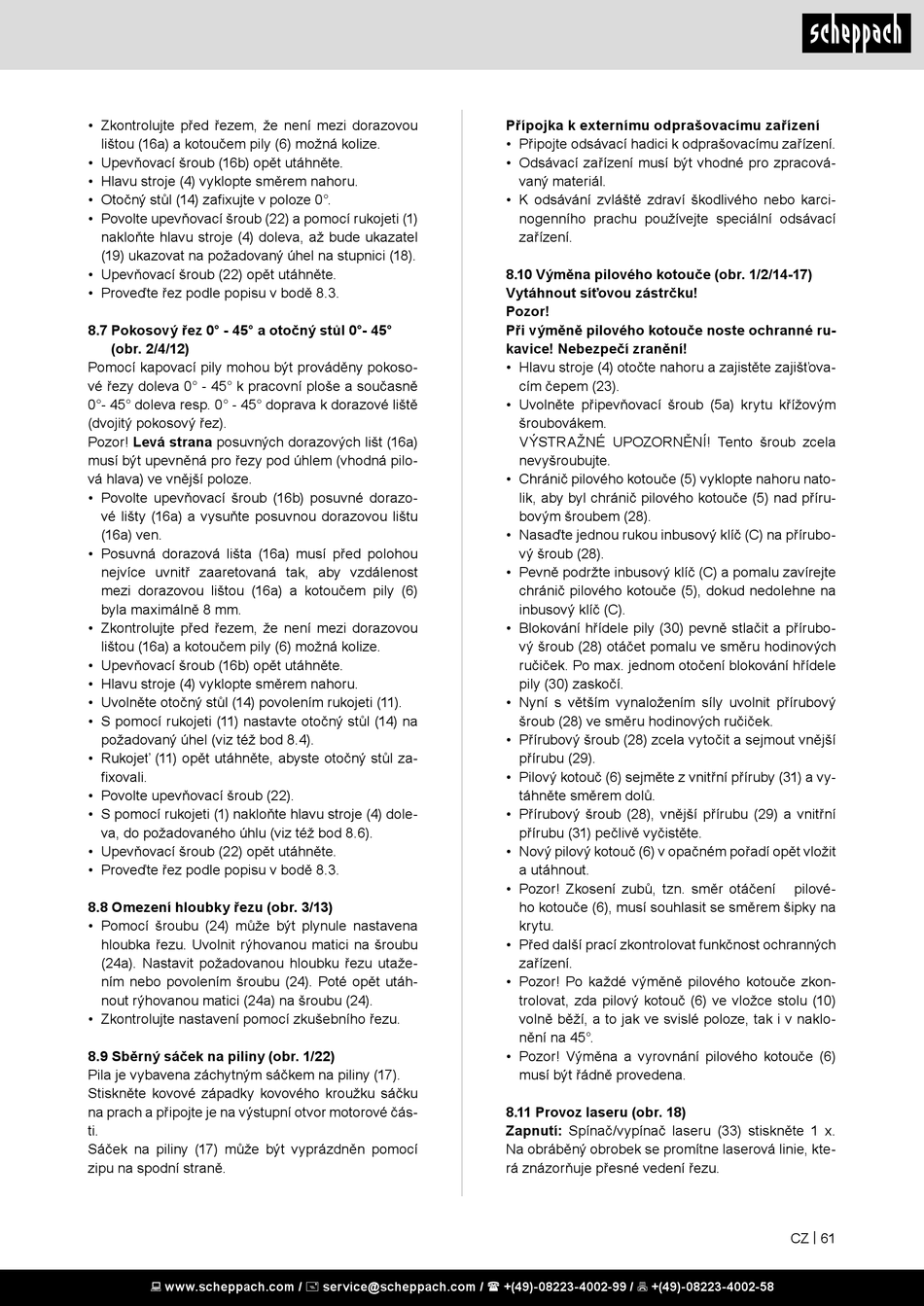

Scheppach HM254 Original Bedienungsanleitung Seite 61

• Zkontrolujte před řezem, že není mezi dorazovou
lištou (16a) a kotoučem pily (6) možná kolize.
• Upevňovací šroub (16b) opět utáhněte.
• Hlavu stroje (4) vyklopte směrem nahoru.
• Otočný stůl (14) zafixujte v poloze 0°.
• Povolte upevňovací šroub (22) a pomocí rukojeti (1)
nakloňte hlavu stroje (4) doleva, až bude ukazatel
(19) ukazovat na požadovaný úhel na stupnici (18).
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodě 8.3.
8.7 Pokosový řez 0° - 45° a otočný stůl 0°- 45°
(obr. 2/4/12)
Pomocí kapovací pily mohou být prováděny pokoso-
vé řezy doleva 0° - 45° k pracovní ploše a současně
0°- 45° doleva resp. 0° - 45° doprava k dorazové liště
(dvojitý pokosový řez).
Pozor! Levá strana posuvných dorazových lišt (16a)
musí být upevněná pro řezy pod úhlem (vhodná pilo-
vá hlava) ve vnější poloze.
• Povolte upevňovací šroub (16b) posuvné dorazo-
vé lišty (16a) a vysuňte posuvnou dorazovou lištu
(16a) ven.
• Posuvná dorazová lišta (16a) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost
mezi dorazovou lištou (16a) a kotoučem pily (6)
byla maximálně 8 mm.
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (16a) a kotoučem pily (6) možná kolize.
• Upevňovací šroub (16b) opět utáhněte.
• Hlavu stroje (4) vyklopte směrem nahoru.
• Uvolněte otočný stůl (14) povolením rukojeti (11).
• S pomocí rukojeti (11) nastavte otočný stůl (14) na
požadovaný úhel (viz též bod 8.4).
• Rukojeť (11) opět utáhněte, abyste otočný stůl za-
fixovali.
• Povolte upevňovací šroub (22).
• S pomocí rukojeti (1) nakloňte hlavu stroje (4) dole-
va, do požadovaného úhlu (viz též bod 8.6).
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodě 8.3.
8.8 Omezení hloubky řezu (obr. 3/13)
• Pomocí šroubu (24) může být plynule nastavena
hloubka řezu. Uvolnit rýhovanou matici na šroubu
(24a). Nastavit požadovanou hloubku řezu utaže-
ním nebo povolením šroubu (24). Poté opět utáh-
nout rýhovanou matici (24a) na šroubu (24).
• Zkontrolujte nastavení pomocí zkušebního řezu.
8.9 Sběrný sáček na piliny (obr. 1/22)
Pila je vybavena záchytným sáčkem na piliny (17).
Stiskněte kovové západky kovového kroužku sáčku
na prach a připojte je na výstupní otvor motorové čás-
ti.
Sáček na piliny (17) může být vyprázdněn pomocí
zipu na spodní straně.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Přípojka k externímu odprašovacímu zařízení
• Připojte odsávací hadici k odprašovacímu zařízení.
• Odsávací zařízení musí být vhodné pro zpracová-
vaný materiál.
• K odsávání zvláště zdraví škodlivého nebo karci-
nogenního prachu používejte speciální odsávací
zařízení.
8.10 Výměna pilového kotouče (obr. 1/2/14-17)
Vytáhnout síťovou zástrčku!
Pozor!
Při výměně pilového kotouče noste ochranné ru-
kavice! Nebezpečí zranění!
• Hlavu stroje (4) otočte nahoru a zajistěte zajišťova-
cím čepem (23).
• Uvolněte připevňovací šroub (5a) krytu křížovým
šroubovákem.
VÝSTRAŽNÉ UPOZORNĚNÍ! Tento šroub zcela
nevyšroubujte.
• Chránič pilového kotouče (5) vyklopte nahoru nato-
lik, aby byl chránič pilového kotouče (5) nad příru-
bovým šroubem (28).
• Nasaďte jednou rukou inbusový klíč (C) na přírubo-
vý šroub (28).
• Pevně podržte inbusový klíč (C) a pomalu zavírejte
chránič pilového kotouče (5), dokud nedolehne na
inbusový klíč (C).
• Blokování hřídele pily (30) pevně stlačit a přírubo-
vý šroub (28) otáčet pomalu ve směru hodinových
ručiček. Po max. jednom otočení blokování hřídele
pily (30) zaskočí.
• Nyní s větším vynaložením síly uvolnit přírubový
šroub (28) ve směru hodinových ručiček.
• Přírubový šroub (28) zcela vytočit a sejmout vnější
přírubu (29).
• Pilový kotouč (6) sejměte z vnitřní příruby (31) a vy-
táhněte směrem dolů.
• Přírubový šroub (28), vnější přírubu (29) a vnitřní
přírubu (31) pečlivě vyčistěte.
• Nový pilový kotouč (6) v opačném pořadí opět vložit
a utáhnout.
• Pozor! Zkosení zubů, tzn. směr otáčení
ho kotouče (6), musí souhlasit se směrem šipky na
krytu.
• Před další prací zkontrolovat funkčnost ochranných
zařízení.
• Pozor! Po každé výměně pilového kotouče zkon-
trolovat, zda pilový kotouč (6) ve vložce stolu (10)
volně běží, a to jak ve svislé poloze, tak i v naklo-
nění na 45°.
• Pozor! Výměna a vyrovnání pilového kotouče (6)
musí být řádně provedena.
8.11 Provoz laseru (obr. 18)
Zapnutí: Spínač/vypínač laseru (33) stiskněte 1 x.
Na obráběný obrobek se promítne laserová linie, kte-
rá znázorňuje přesné vedení řezu.
pilové-
