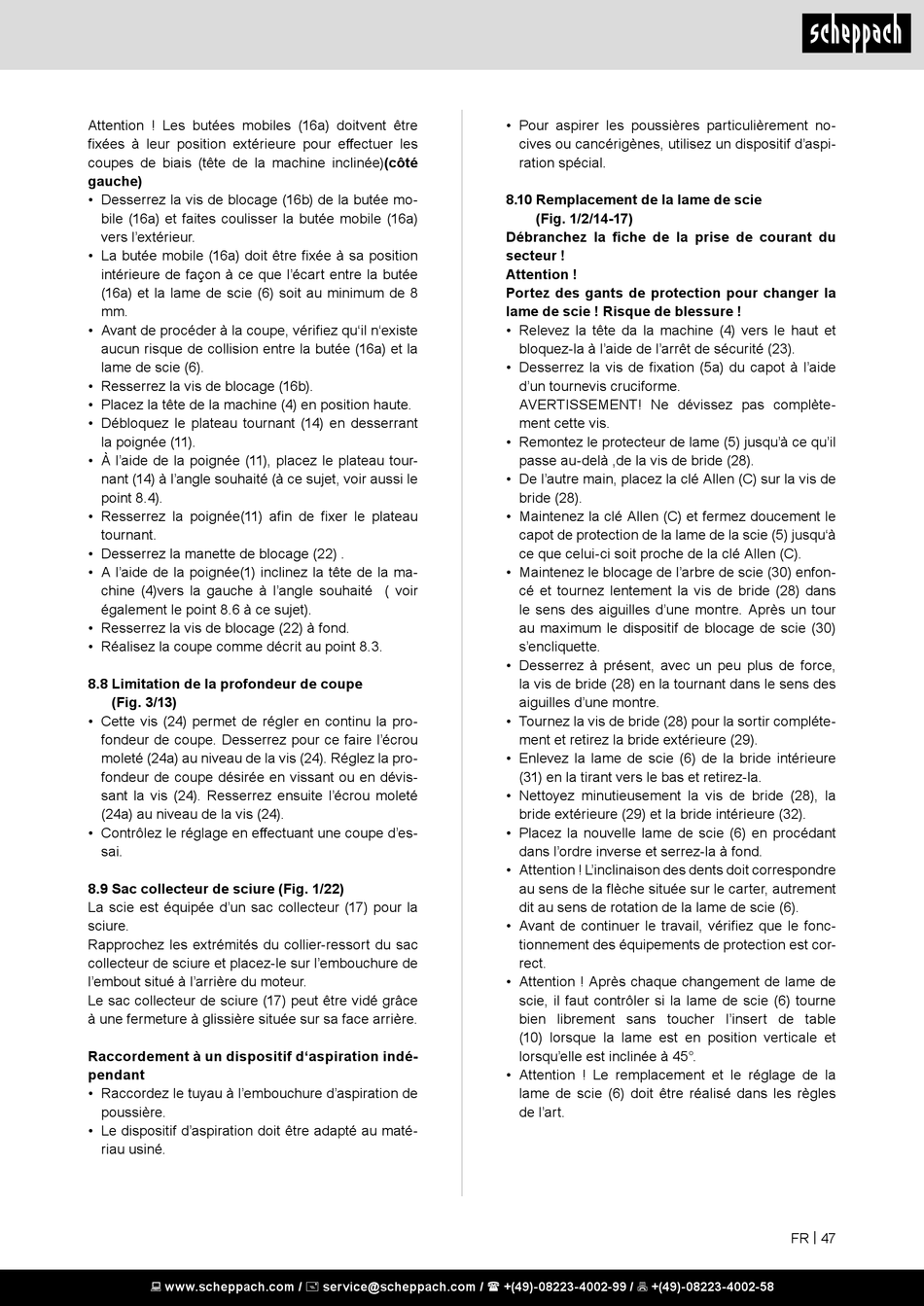

Attention ! Les butées mobiles (16a) doitvent être
fixées à leur position extérieure pour effectuer les
coupes de biais (tête de la machine inclinée)(côté
gauche)
• Desserrez la vis de blocage (16b) de la butée mo-
bile (16a) et faites coulisser la butée mobile (16a)
vers l'extérieur.
• La butée mobile (16a) doit être fixée à sa position
intérieure de façon à ce que l'écart entre la butée
(16a) et la lame de scie (6) soit au minimum de 8
mm.
• Avant de procéder à la coupe, vérifiez qu'il n'existe
aucun risque de collision entre la butée (16a) et la
lame de scie (6).
• Resserrez la vis de blocage (16b).
• Placez la tête de la machine (4) en position haute.
• Débloquez le plateau tournant (14) en desserrant
la poignée (11).
• À l'aide de la poignée (11), placez le plateau tour-
nant (14) à l'angle souhaité (à ce sujet, voir aussi le
point 8.4).
• Resserrez la poignée(11) afin de fixer le plateau
tournant.
• Desserrez la manette de blocage (22) .
• A l'aide de la poignée(1) inclinez la tête de la ma-
chine (4)vers la gauche à l'angle souhaité ( voir
également le point 8.6 à ce sujet).
• Resserrez la vis de blocage (22) à fond.
• Réalisez la coupe comme décrit au point 8.3.
8.8 Limitation de la profondeur de coupe
(Fig. 3/13)
• Cette vis (24) permet de régler en continu la pro-
fondeur de coupe. Desserrez pour ce faire l'écrou
moleté (24a) au niveau de la vis (24). Réglez la pro-
fondeur de coupe désirée en vissant ou en dévis-
sant la vis (24). Resserrez ensuite l'écrou moleté
(24a) au niveau de la vis (24).
• Contrôlez le réglage en effectuant une coupe d'es-
sai.
8.9 Sac collecteur de sciure (Fig. 1/22)
La scie est équipée d'un sac collecteur (17) pour la
sciure.
Rapprochez les extrémités du collier-ressort du sac
collecteur de sciure et placez-le sur l'embouchure de
l'embout situé à l'arrière du moteur.
Le sac collecteur de sciure (17) peut être vidé grâce
à une fermeture à glissière située sur sa face arrière.
Raccordement à un dispositif d'aspiration indé-
pendant
• Raccordez le tuyau à l'embouchure d'aspiration de
poussière.
• Le dispositif d'aspiration doit être adapté au maté-
riau usiné.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Pour aspirer les poussières particulièrement no-
cives ou cancérigènes, utilisez un dispositif d'aspi-
ration spécial.
8.10 Remplacement de la lame de scie
(Fig. 1/2/14-17)
Débranchez la fiche de la prise de courant du
secteur !
Attention !
Portez des gants de protection pour changer la
lame de scie ! Risque de blessure !
• Relevez la tête da la machine (4) vers le haut et
bloquez-la à l'aide de l'arrêt de sécurité (23).
• Desserrez la vis de fixation (5a) du capot à l'aide
d'un tournevis cruciforme.
AVERTISSEMENT! Ne dévissez pas complète-
ment cette vis.
• Remontez le protecteur de lame (5) jusqu'à ce qu'il
passe au-delà ,de la vis de bride (28).
• De l'autre main, placez la clé Allen (C) sur la vis de
bride (28).
• Maintenez la clé Allen (C) et fermez doucement le
capot de protection de la lame de la scie (5) jusqu'à
ce que celui-ci soit proche de la clé Allen (C).
• Maintenez le blocage de l'arbre de scie (30) enfon-
cé et tournez lentement la vis de bride (28) dans
le sens des aiguilles d'une montre. Après un tour
au maximum le dispositif de blocage de scie (30)
s'encliquette.
• Desserrez à présent, avec un peu plus de force,
la vis de bride (28) en la tournant dans le sens des
aiguilles d'une montre.
• Tournez la vis de bride (28) pour la sortir compléte-
ment et retirez la bride extérieure (29).
• Enlevez la lame de scie (6) de la bride intérieure
(31) en la tirant vers le bas et retirez-la.
• Nettoyez minutieusement la vis de bride (28), la
bride extérieure (29) et la bride intérieure (32).
• Placez la nouvelle lame de scie (6) en procédant
dans l'ordre inverse et serrez-la à fond.
• Attention ! L'inclinaison des dents doit correspondre
au sens de la flèche située sur le carter, autrement
dit au sens de rotation de la lame de scie (6).
• Avant de continuer le travail, vérifiez que le fonc-
tionnement des équipements de protection est cor-
rect.
• Attention ! Après chaque changement de lame de
scie, il faut contrôler si la lame de scie (6) tourne
bien librement sans toucher l'insert de table
(10) lorsque la lame est en position verticale et
lorsqu'elle est inclinée à 45°.
• Attention ! Le remplacement et le réglage de la
lame de scie (6) doit être réalisé dans les règles
de l'art.
FR | 47
