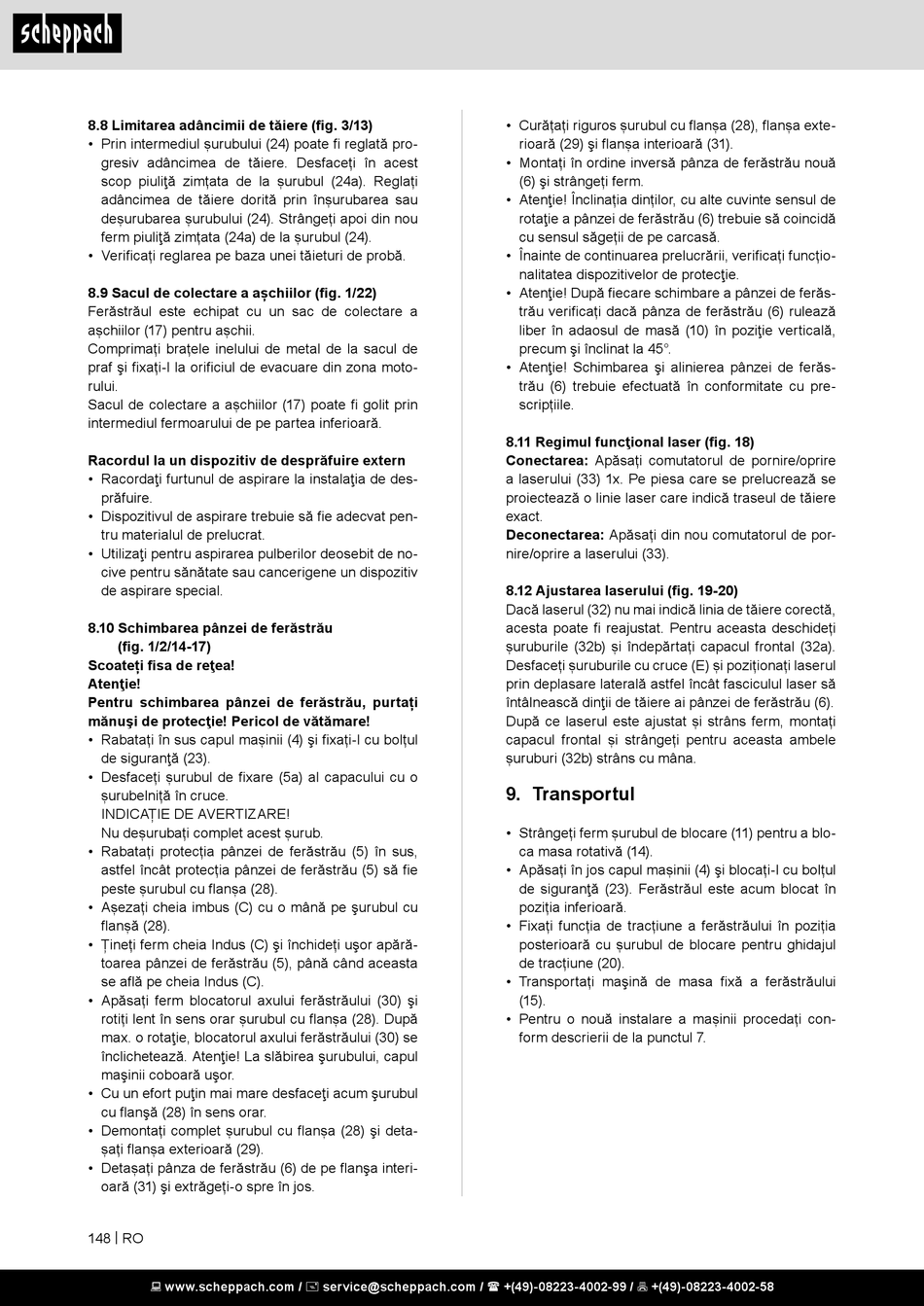

8.8 Limitarea adâncimii de tăiere (fig. 3/13)
• Prin intermediul șurubului (24) poate fi reglată pro-
gresiv adâncimea de tăiere. Desfaceți în acest
scop piuliţă zimțata de la șurubul (24a). Reglați
adâncimea de tăiere dorită prin înșurubarea sau
deșurubarea șurubului (24). Strângeți apoi din nou
ferm piuliţă zimțata (24a) de la șurubul (24).
• Verificați reglarea pe baza unei tăieturi de probă.
8.9 Sacul de colectare a așchiilor (fig. 1/22)
Ferăstrăul este echipat cu un sac de colectare a
așchiilor (17) pentru așchii.
Comprimați brațele inelului de metal de la sacul de
praf şi fixați-l la orificiul de evacuare din zona moto-
rului.
Sacul de colectare a așchiilor (17) poate fi golit prin
intermediul fermoarului de pe partea inferioară.
Racordul la un dispozitiv de desprăfuire extern
• Racordaţi furtunul de aspirare la instalaţia de des-
prăfuire.
• Dispozitivul de aspirare trebuie să fie adecvat pen-
tru materialul de prelucrat.
• Utilizaţi pentru aspirarea pulberilor deosebit de no-
cive pentru sănătate sau cancerigene un dispozitiv
de aspirare special.
8.10 Schimbarea pânzei de ferăstrău
(fig. 1/2/14-17)
Scoateți fisa de reţea!
Atenţie!
Pentru schimbarea pânzei de ferăstrău, purtați
mănuşi de protecţie! Pericol de vătămare!
• Rabatați în sus capul mașinii (4) şi fixați-l cu bolțul
de siguranţă (23).
• Desfaceți șurubul de fixare (5a) al capacului cu o
șurubelniță în cruce.
INDICAȚIE DE AVERTIZARE!
Nu deșurubați complet acest șurub.
• Rabatați protecția pânzei de ferăstrău (5) în sus,
astfel încât protecția pânzei de ferăstrău (5) să fie
peste șurubul cu flanșa (28).
• Așezați cheia imbus (C) cu o mână pe şurubul cu
flanșă (28).
• Țineți ferm cheia Indus (C) şi închideți uşor apără-
toarea pânzei de ferăstrău (5), până când aceasta
se află pe cheia Indus (C).
• Apăsați ferm blocatorul axului ferăstrăului (30) şi
rotiți lent în sens orar șurubul cu flanșa (28). După
max. o rotaţie, blocatorul axului ferăstrăului (30) se
înclichetează. Atenţie! La slăbirea şurubului, capul
maşinii coboară uşor.
• Cu un efort puţin mai mare desfaceţi acum şurubul
cu flanşă (28) în sens orar.
• Demontați complet șurubul cu flanșa (28) şi deta-
șați flanșa exterioară (29).
• Detașați pânza de ferăstrău (6) de pe flanşa interi-
oară (31) şi extrăgeți-o spre în jos.
148 | RO
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Curățați riguros șurubul cu flanșa (28), flanșa exte-
rioară (29) şi flanșa interioară (31).
• Montați în ordine inversă pânza de ferăstrău nouă
(6) şi strângeți ferm.
• Atenţie! Înclinația dinților, cu alte cuvinte sensul de
rotaţie a pânzei de ferăstrău (6) trebuie să coincidă
cu sensul săgeții de pe carcasă.
• Înainte de continuarea prelucrării, verificați funcțio-
nalitatea dispozitivelor de protecţie.
• Atenţie! După fiecare schimbare a pânzei de ferăs-
trău verificați dacă pânza de ferăstrău (6) rulează
liber în adaosul de masă (10) în poziţie verticală,
precum şi înclinat la 45°.
• Atenţie! Schimbarea şi alinierea pânzei de ferăs-
trău (6) trebuie efectuată în conformitate cu pre-
scripțiile.
8.11 Regimul funcţional laser (fig. 18)
Conectarea: Apăsați comutatorul de pornire/oprire
a laserului (33) 1x. Pe piesa care se prelucrează se
proiectează o linie laser care indică traseul de tăiere
exact.
Deconectarea: Apăsați din nou comutatorul de por-
nire/oprire a laserului (33).
8.12 Ajustarea laserului (fig. 19-20)
Dacă laserul (32) nu mai indică linia de tăiere corectă,
acesta poate fi reajustat. Pentru aceasta deschideți
șuruburile (32b) și îndepărtați capacul frontal (32a).
Desfaceți șuruburile cu cruce (E) și poziționați laserul
prin deplasare laterală astfel încât fasciculul laser să
întâlnească dinţii de tăiere ai pânzei de ferăstrău (6).
După ce laserul este ajustat și strâns ferm, montați
capacul frontal și strângeți pentru aceasta ambele
șuruburi (32b) strâns cu mâna.

9. Transportul

• Strângeți ferm șurubul de blocare (11) pentru a blo-
ca masa rotativă (14).
• Apăsați în jos capul mașinii (4) şi blocați-l cu bolțul
de siguranţă (23). Ferăstrăul este acum blocat în
poziția inferioară.
• Fixați funcția de tracțiune a ferăstrăului în poziția
posterioară cu șurubul de blocare pentru ghidajul
de tracțiune (20).
• Transportați maşină de masa fixă a ferăstrăului
(15).
• Pentru o nouă instalare a mașinii procedați con-
form descrierii de la punctul 7.
