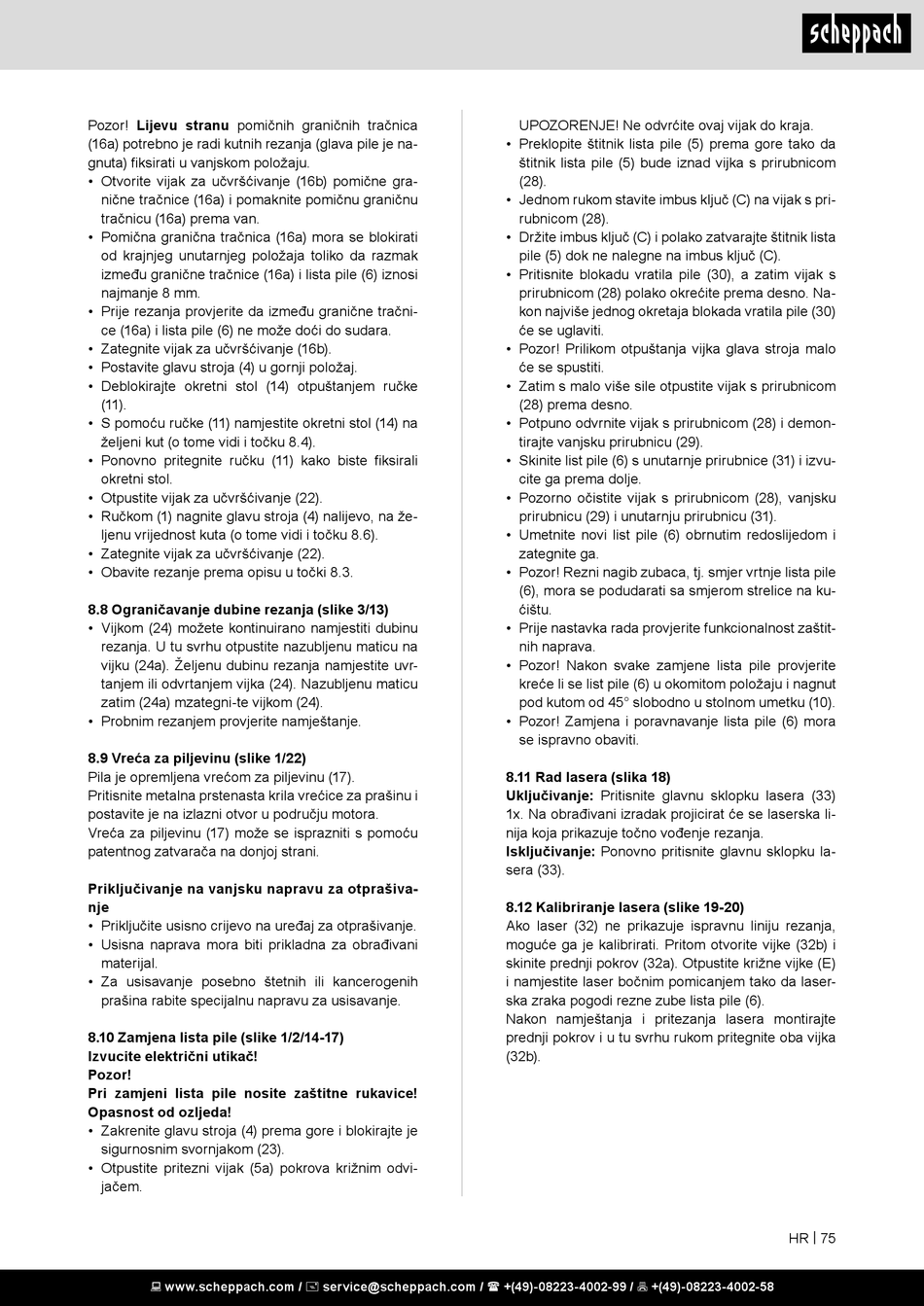

Pozor! Lijevu stranu pomičnih graničnih tračnica
(16a) potrebno je radi kutnih rezanja (glava pile je na-
gnuta) fiksirati u vanjskom položaju.
• Otvorite vijak za učvršćivanje (16b) pomične gra-
nične tračnice (16a) i pomaknite pomičnu graničnu
tračnicu (16a) prema van.
• Pomična granična tračnica (16a) mora se blokirati
od krajnjeg unutarnjeg položaja toliko da razmak
između granične tračnice (16a) i lista pile (6) iznosi
najmanje 8 mm.
• Prije rezanja provjerite da između granične tračni-
ce (16a) i lista pile (6) ne može doći do sudara.
• Zategnite vijak za učvršćivanje (16b).
• Postavite glavu stroja (4) u gornji položaj.
• Deblokirajte okretni stol (14) otpuštanjem ručke
(11).
• S pomoću ručke (11) namjestite okretni stol (14) na
željeni kut (o tome vidi i točku 8.4).
• Ponovno pritegnite ručku (11) kako biste fiksirali
okretni stol.
• Otpustite vijak za učvršćivanje (22).
• Ručkom (1) nagnite glavu stroja (4) nalijevo, na že-
ljenu vrijednost kuta (o tome vidi i točku 8.6).
• Zategnite vijak za učvršćivanje (22).
• Obavite rezanje prema opisu u točki 8.3.
8.8 Ograničavanje dubine rezanja (slike 3/13)
• Vijkom (24) možete kontinuirano namjestiti dubinu
rezanja. U tu svrhu otpustite nazubljenu maticu na
vijku (24a). Željenu dubinu rezanja namjestite uvr-
tanjem ili odvrtanjem vijka (24). Nazubljenu maticu
zatim (24a) mzategni-te vijkom (24).
• Probnim rezanjem provjerite namještanje.
8.9 Vreća za piljevinu (slike 1/22)
Pila je opremljena vrećom za piljevinu (17).
Pritisnite metalna prstenasta krila vrećice za prašinu i
postavite je na izlazni otvor u području motora.
Vreća za piljevinu (17) može se isprazniti s pomoću
patentnog zatvarača na donjoj strani.
Priključivanje na vanjsku napravu za otprašiva-
nje
• Priključite usisno crijevo na uređaj za otprašivanje.
• Usisna naprava mora biti prikladna za obrađivani
materijal.
• Za usisavanje posebno štetnih ili kancerogenih
prašina rabite specijalnu napravu za usisavanje.
8.10 Zamjena lista pile (slike 1/2/14-17)
Izvucite električni utikač!
Pozor!
Pri zamjeni lista pile nosite zaštitne rukavice!
Opasnost od ozljeda!
• Zakrenite glavu stroja (4) prema gore i blokirajte je
sigurnosnim svornjakom (23).
• Otpustite pritezni vijak (5a) pokrova križnim odvi-
jačem.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
UPOZORENJE! Ne odvrćite ovaj vijak do kraja.
• Preklopite štitnik lista pile (5) prema gore tako da
štitnik lista pile (5) bude iznad vijka s prirubnicom
(28).
• Jednom rukom stavite imbus ključ (C) na vijak s pri-
rubnicom (28).
• Držite imbus ključ (C) i polako zatvarajte štitnik lista
pile (5) dok ne nalegne na imbus ključ (C).
• Pritisnite blokadu vratila pile (30), a zatim vijak s
prirubnicom (28) polako okrećite prema desno. Na-
kon najviše jednog okretaja blokada vratila pile (30)
će se uglaviti.
• Pozor! Prilikom otpuštanja vijka glava stroja malo
će se spustiti.
• Zatim s malo više sile otpustite vijak s prirubnicom
(28) prema desno.
• Potpuno odvrnite vijak s prirubnicom (28) i demon-
tirajte vanjsku prirubnicu (29).
• Skinite list pile (6) s unutarnje prirubnice (31) i izvu-
cite ga prema dolje.
• Pozorno očistite vijak s prirubnicom (28), vanjsku
prirubnicu (29) i unutarnju prirubnicu (31).
• Umetnite novi list pile (6) obrnutim redoslijedom i
zategnite ga.
• Pozor! Rezni nagib zubaca, tj. smjer vrtnje lista pile
(6), mora se podudarati sa smjerom strelice na ku-
ćištu.
• Prije nastavka rada provjerite funkcionalnost zaštit-
nih naprava.
• Pozor! Nakon svake zamjene lista pile provjerite
kreće li se list pile (6) u okomitom položaju i nagnut
pod kutom od 45° slobodno u stolnom umetku (10).
• Pozor! Zamjena i poravnavanje lista pile (6) mora
se ispravno obaviti.
8.11 Rad lasera (slika 18)
Uključivanje: Pritisnite glavnu sklopku lasera (33)
1x. Na obrađivani izradak projicirat će se laserska li-
nija koja prikazuje točno vođenje rezanja.
Isključivanje: Ponovno pritisnite glavnu sklopku la-
sera (33).
8.12 Kalibriranje lasera (slike 19-20)
Ako laser (32) ne prikazuje ispravnu liniju rezanja,
moguće ga je kalibrirati. Pritom otvorite vijke (32b) i
skinite prednji pokrov (32a). Otpustite križne vijke (E)
i namjestite laser bočnim pomicanjem tako da laser-
ska zraka pogodi rezne zube lista pile (6).
Nakon namještanja i pritezanja lasera montirajte
prednji pokrov i u tu svrhu rukom pritegnite oba vijka
(32b).
