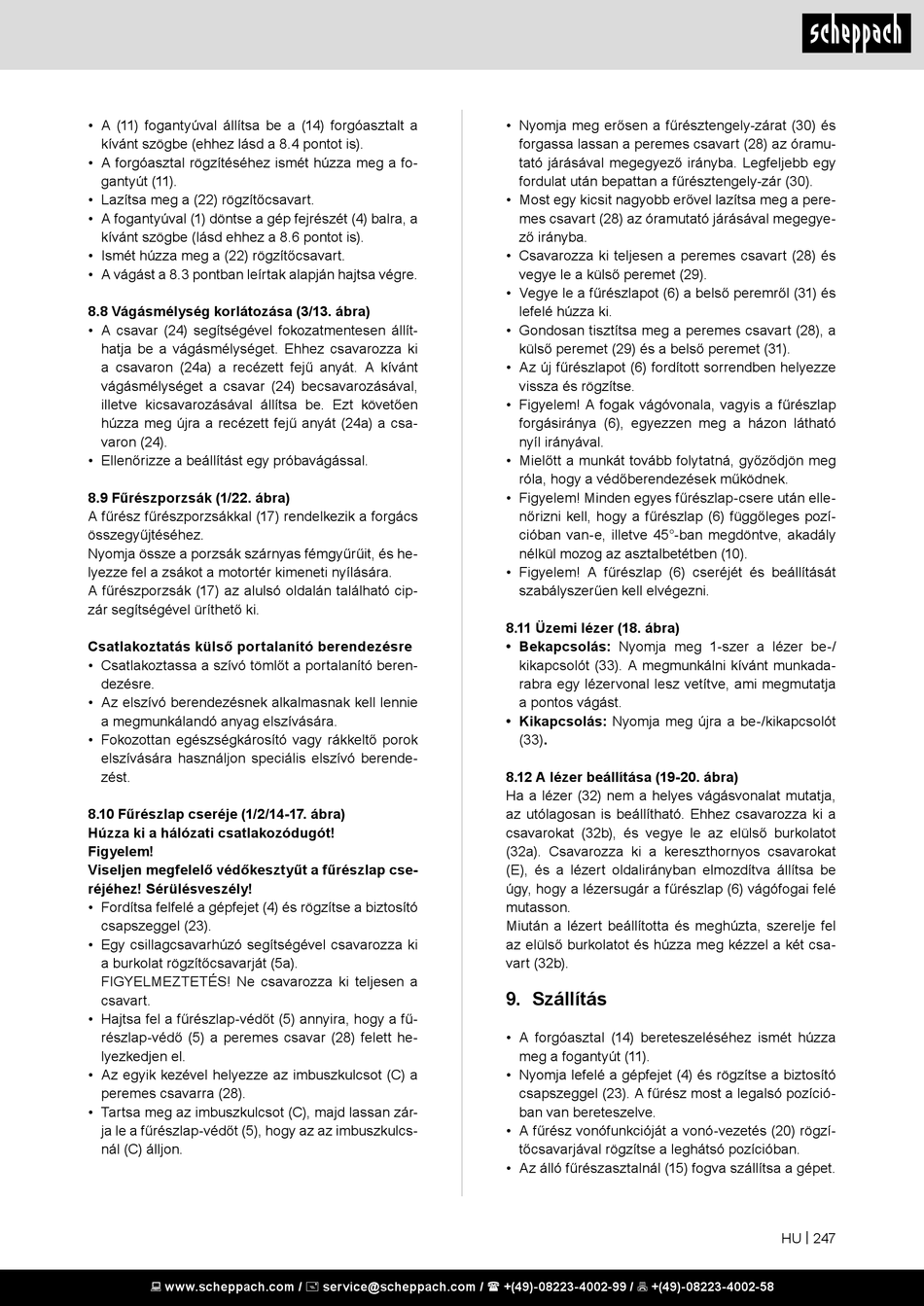

• A (11) fogantyúval állítsa be a (14) forgóasztalt a
kívánt szögbe (ehhez lásd a 8.4 pontot is).
• A forgóasztal rögzítéséhez ismét húzza meg a fo-
gantyút (11).
• Lazítsa meg a (22) rögzítőcsavart.
• A fogantyúval (1) döntse a gép fejrészét (4) balra, a
kívánt szögbe (lásd ehhez a 8.6 pontot is).
• Ismét húzza meg a (22) rögzítőcsavart.
• A vágást a 8.3 pontban leírtak alapján hajtsa végre.
8.8 Vágásmélység korlátozása (3/13. ábra)
• A csavar (24) segítségével fokozatmentesen állít-
hatja be a vágásmélységet. Ehhez csavarozza ki
a csavaron (24a) a recézett fejű anyát. A kívánt
vágásmélységet a csavar (24) becsavarozásával,
illetve kicsavarozásával állítsa be. Ezt követően
húzza meg újra a recézett fejű anyát (24a) a csa-
varon (24).
• Ellenőrizze a beállítást egy próbavágással.
8.9 Fűrészporzsák (1/22. ábra)
A fűrész fűrészporzsákkal (17) rendelkezik a forgács
összegyűjtéséhez.
Nyomja össze a porzsák szárnyas fémgyűrűit, és he-
lyezze fel a zsákot a motortér kimeneti nyílására.
A fűrészporzsák (17) az alulsó oldalán található cip-
zár segítségével üríthető ki.
Csatlakoztatás külső portalanító berendezésre
• Csatlakoztassa a szívó tömlőt a portalanító beren-
dezésre.
• Az elszívó berendezésnek alkalmasnak kell lennie
a megmunkálandó anyag elszívására.
• Fokozottan egészségkárosító vagy rákkeltő porok
elszívására használjon speciális elszívó berende-
zést.
8.10 Fűrészlap cseréje (1/2/14-17. ábra)
Húzza ki a hálózati csatlakozódugót!
Figyelem!
Viseljen megfelelő védőkesztyűt a fűrészlap cse-
réjéhez! Sérülésveszély!
• Fordítsa felfelé a gépfejet (4) és rögzítse a biztosító
csapszeggel (23).
• Egy csillagcsavarhúzó segítségével csavarozza ki
a burkolat rögzítőcsavarját (5a).
FIGYELMEZTETÉS! Ne csavarozza ki teljesen a
csavart.
• Hajtsa fel a fűrészlap-védőt (5) annyira, hogy a fű-
részlap-védő (5) a peremes csavar (28) felett he-
lyezkedjen el.
• Az egyik kezével helyezze az imbuszkulcsot (C) a
peremes csavarra (28).
• Tartsa meg az imbuszkulcsot (C), majd lassan zár-
ja le a fűrészlap-védőt (5), hogy az az imbuszkulcs-
nál (C) álljon.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Nyomja meg erősen a fűrésztengely-zárat (30) és
forgassa lassan a peremes csavart (28) az óramu-
tató járásával megegyező irányba. Legfeljebb egy
fordulat után bepattan a fűrésztengely-zár (30).
• Most egy kicsit nagyobb erővel lazítsa meg a pere-
mes csavart (28) az óramutató járásával megegye-
ző irányba.
• Csavarozza ki teljesen a peremes csavart (28) és
vegye le a külső peremet (29).
• Vegye le a fűrészlapot (6) a belső peremről (31) és
lefelé húzza ki.
• Gondosan tisztítsa meg a peremes csavart (28), a
külső peremet (29) és a belső peremet (31).
• Az új fűrészlapot (6) fordított sorrendben helyezze
vissza és rögzítse.
• Figyelem! A fogak vágóvonala, vagyis a fűrészlap
forgásiránya (6), egyezzen meg a házon látható
nyíl irányával.
• Mielőtt a munkát tovább folytatná, győződjön meg
róla, hogy a védőberendezések működnek.
• Figyelem! Minden egyes fűrészlap-csere után elle-
nőrizni kell, hogy a fűrészlap (6) függőleges pozí-
cióban van-e, illetve 45°-ban megdöntve, akadály
nélkül mozog az asztalbetétben (10).
• Figyelem! A fűrészlap (6) cseréjét és beállítását
szabályszerűen kell elvégezni.
8.11 Üzemi lézer (18. ábra)
• Bekapcsolás: Nyomja meg 1-szer a lézer be-/
kikapcsolót (33). A megmunkálni kívánt munkada-
rabra egy lézervonal lesz vetítve, ami megmutatja
a pontos vágást.
• Kikapcsolás: Nyomja meg újra a be-/kikapcsolót
(33).
8.12 A lézer beállítása (19-20. ábra)
Ha a lézer (32) nem a helyes vágásvonalat mutatja,
az utólagosan is beállítható. Ehhez csavarozza ki a
csavarokat (32b), és vegye le az elülső burkolatot
(32a). Csavarozza ki a kereszthornyos csavarokat
(E), és a lézert oldalirányban elmozdítva állítsa be
úgy, hogy a lézersugár a fűrészlap (6) vágófogai felé
mutasson.
Miután a lézert beállította és meghúzta, szerelje fel
az elülső burkolatot és húzza meg kézzel a két csa-
vart (32b).
9. Szállítás
• A forgóasztal (14) bereteszeléséhez ismét húzza
meg a fogantyút (11).
• Nyomja lefelé a gépfejet (4) és rögzítse a biztosító
csapszeggel (23). A fűrész most a legalsó pozíció-
ban van bereteszelve.
• A fűrész vonófunkcióját a vonó-vezetés (20) rögzí-
tőcsavarjával rögzítse a leghátsó pozícióban.
• Az álló fűrészasztalnál (15) fogva szállítsa a gépet.
