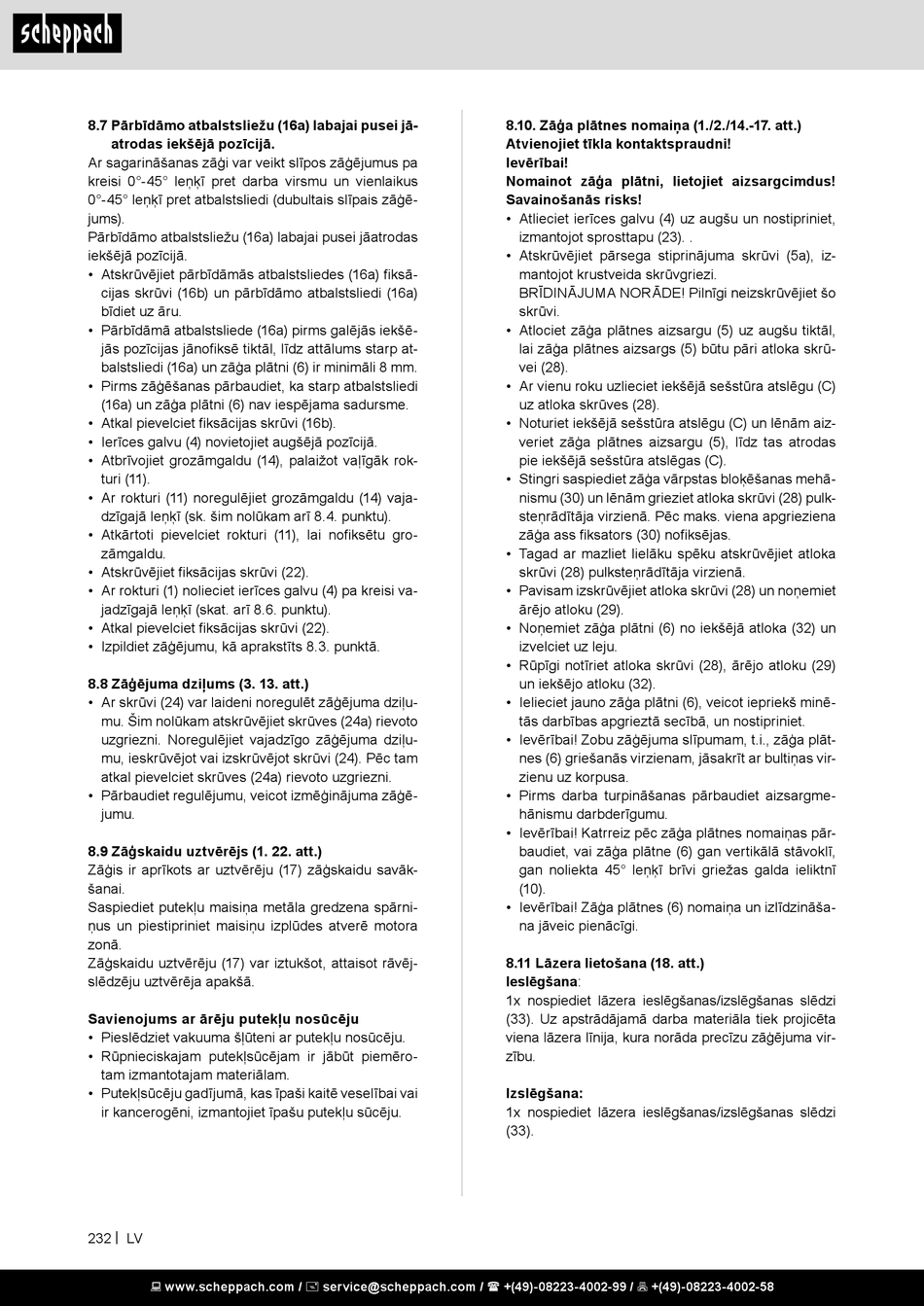

8.7 Pārbīdāmo atbalstsliežu (16a) labajai pusei jā-
atrodas iekšējā pozīcijā.
Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa
kreisi 0°-45° leņķī pret darba virsmu un vienlaikus
0°-45° leņķī pret atbalstsliedi (dubultais slīpais zāģē-
jums).
Pārbīdāmo atbalstsliežu (16a) labajai pusei jāatrodas
iekšējā pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksā-
cijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a)
bīdiet uz āru.
• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp at-
balstsliedi (16a) un zāģa plātni (6) ir minimāli 8 mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(16a) un zāģa plātni (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• Ierīces galvu (4) novietojiet augšējā pozīcijā.
• Atbrīvojiet grozāmgaldu (14), palaižot vaļīgāk rok-
turi (11).
• Ar rokturi (11) noregulējiet grozāmgaldu (14) vaja-
dzīgajā leņķī (sk. šim nolūkam arī 8.4. punktu).
• Atkārtoti pievelciet rokturi (11), lai nofiksētu gro-
zāmgaldu.
• Atskrūvējiet fiksācijas skrūvi (22).
• Ar rokturi (1) nolieciet ierīces galvu (4) pa kreisi va-
jadzīgajā leņķī (skat. arī 8.6. punktu).
• Atkal pievelciet fiksācijas skrūvi (22).
• Izpildiet zāģējumu, kā aprakstīts 8.3. punktā.
8.8 Zāģējuma dziļums (3. 13. att.)
• Ar skrūvi (24) var laideni noregulēt zāģējuma dziļu-
mu. Šim nolūkam atskrūvējiet skrūves (24a) rievoto
uzgriezni. Noregulējiet vajadzīgo zāģējuma dziļu-
mu, ieskrūvējot vai izskrūvējot skrūvi (24). Pēc tam
atkal pievelciet skrūves (24a) rievoto uzgriezni.
• Pārbaudiet regulējumu, veicot izmēģinājuma zāģē-
jumu.
8.9 Zāģskaidu uztvērējs (1. 22. att.)
Zāģis ir aprīkots ar uztvērēju (17) zāģskaidu savāk-
šanai.
Saspiediet putekļu maisiņa metāla gredzena spārni-
ņus un piestipriniet maisiņu izplūdes atverē motora
zonā.
Zāģskaidu uztvērēju (17) var iztukšot, attaisot rāvēj-
slēdzēju uztvērēja apakšā.
Savienojums ar ārēju putekļu nosūcēju
• Pieslēdziet vakuuma šļūteni ar putekļu nosūcēju.
• Rūpnieciskajam putekļsūcējam ir jābūt piemēro-
tam izmantotajam materiālam.
• Putekļsūcēju gadījumā, kas īpaši kaitē veselībai vai
ir kancerogēni, izmantojiet īpašu putekļu sūcēju.
232 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.10. Zāģa plātnes nomaiņa (1./2./14.-17. att.)
Atvienojiet tīkla kontaktspraudni!
Ievērībai!
Nomainot zāģa plātni, lietojiet aizsargcimdus!
Savainošanās risks!
• Atlieciet ierīces galvu (4) uz augšu un nostipriniet,
izmantojot sprosttapu (23). .
• Atskrūvējiet pārsega stiprinājuma skrūvi (5a), iz-
mantojot krustveida skrūvgriezi.
BRĪDINĀJUMA NORĀDE! Pilnīgi neizskrūvējiet šo
skrūvi.
• Atlociet zāģa plātnes aizsargu (5) uz augšu tiktāl,
lai zāģa plātnes aizsargs (5) būtu pāri atloka skrū-
vei (28).
• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (C)
uz atloka skrūves (28).
• Noturiet iekšējā sešstūra atslēgu (C) un lēnām aiz-
veriet zāģa plātnes aizsargu (5), līdz tas atrodas
pie iekšējā sešstūra atslēgas (C).
• Stingri saspiediet zāģa vārpstas bloķēšanas mehā-
nismu (30) un lēnām grieziet atloka skrūvi (28) pulk-
steņrādītāja virzienā. Pēc maks. viena apgrieziena
zāģa ass fiksators (30) nofiksējas.
• Tagad ar mazliet lielāku spēku atskrūvējiet atloka
skrūvi (28) pulksteņrādītāja virzienā.
• Pavisam izskrūvējiet atloka skrūvi (28) un noņemiet
ārējo atloku (29).
• Noņemiet zāģa plātni (6) no iekšējā atloka (32) un
izvelciet uz leju.
• Rūpīgi notīriet atloka skrūvi (28), ārējo atloku (29)
un iekšējo atloku (32).
• Ielieciet jauno zāģa plātni (6), veicot iepriekš minē-
tās darbības apgrieztā secībā, un nostipriniet.
• Ievērībai! Zobu zāģējuma slīpumam, t.i., zāģa plāt-
nes (6) griešanās virzienam, jāsakrīt ar bultiņas vir-
zienu uz korpusa.
• Pirms darba turpināšanas pārbaudiet aizsargme-
hānismu darbderīgumu.
• Ievērībai! Katrreiz pēc zāģa plātnes nomaiņas pār-
baudiet, vai zāģa plātne (6) gan vertikālā stāvoklī,
gan noliekta 45° leņķī brīvi griežas galda ieliktnī
(10).
• Ievērībai! Zāģa plātnes (6) nomaiņa un izlīdzināša-
na jāveic pienācīgi.
8.11 Lāzera lietošana (18. att.)
Ieslēgšana:
1x nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi
(33). Uz apstrādājamā darba materiāla tiek projicēta
viena lāzera līnija, kura norāda precīzu zāģējuma vir-
zību.
Izslēgšana:
1x nospiediet lāzera ieslēgšanas/izslēgšanas slēdzi
(33).
