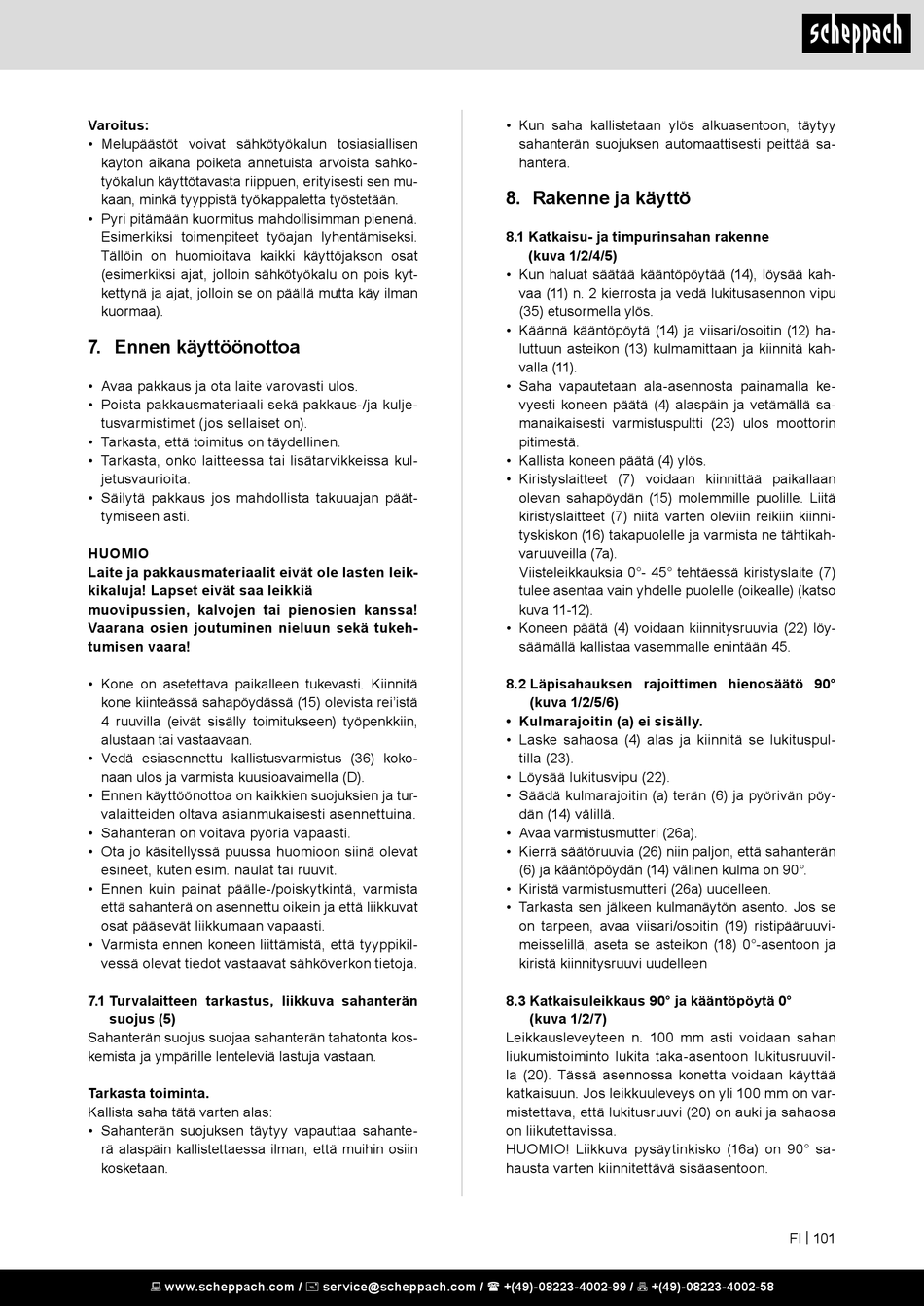

Varoitus:
• Melupäästöt voivat sähkötyökalun tosiasiallisen
käytön aikana poiketa annetuista arvoista sähkö-
työkalun käyttötavasta riippuen, erityisesti sen mu-
kaan, minkä tyyppistä työkappaletta työstetään.
• Pyri pitämään kuormitus mahdollisimman pienenä.
Esimerkiksi toimenpiteet työajan lyhentämiseksi.
Tällöin on huomioitava kaikki käyttöjakson osat
(esimerkiksi ajat, jolloin sähkötyökalu on pois kyt-
kettynä ja ajat, jolloin se on päällä mutta käy ilman
kuormaa).
7. Ennen käyttöönottoa
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus-/ja kulje-
tusvarmistimet (jos sellaiset on).
• Tarkasta, että toimitus on täydellinen.
• Tarkasta, onko laitteessa tai lisätarvikkeissa kul-
jetusvaurioita.
• Säilytä pakkaus jos mahdollista takuuajan päät-
tymiseen asti.
HUOMIO
Laite ja pakkausmateriaalit eivät ole lasten leik-
kikaluja! Lapset eivät saa leikkiä
muovipussien, kalvojen tai pienosien kanssa!
Vaarana osien joutuminen nieluun sekä tukeh-
tumisen vaara!
• Kone on asetettava paikalleen tukevasti. Kiinnitä
kone kiinteässä sahapöydässä (15) olevista rei'istä
4 ruuvilla (eivät sisälly toimitukseen) työpenkkiin,
alustaan tai vastaavaan.
• Vedä esiasennettu kallistusvarmistus (36) koko-
naan ulos ja varmista kuusioavaimella (D).
• Ennen käyttöönottoa on kaikkien suojuksien ja tur-
valaitteiden oltava asianmukaisesti asennettuina.
• Sahanterän on voitava pyöriä vapaasti.
• Ota jo käsitellyssä puussa huomioon siinä olevat
esineet, kuten esim. naulat tai ruuvit.
• Ennen kuin painat päälle-/poiskytkintä, varmista
että sahanterä on asennettu oikein ja että liikkuvat
osat pääsevät liikkumaan vapaasti.
• Varmista ennen koneen liittämistä, että tyyppikil-
vessä olevat tiedot vastaavat sähköverkon tietoja.
7.1 Turvalaitteen tarkastus, liikkuva sahanterän
suojus (5)
Sahanterän suojus suojaa sahanterän tahatonta kos-
kemista ja ympärille lenteleviä lastuja vastaan.
Tarkasta toiminta.
Kallista saha tätä varten alas:
• Sahanterän suojuksen täytyy vapauttaa sahante-
rä alaspäin kallistettaessa ilman, että muihin osiin
kosketaan.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Kun saha kallistetaan ylös alkuasentoon, täytyy
sahanterän suojuksen automaattisesti peittää sa-
hanterä.
8. Rakenne ja käyttö
8.1 Katkaisu- ja timpurinsahan rakenne
(kuva 1/2/4/5)
• Kun haluat säätää kääntöpöytää (14), löysää kah-
vaa (11) n. 2 kierrosta ja vedä lukitusasennon vipu
(35) etusormella ylös.
• Käännä kääntöpöytä (14) ja viisari/osoitin (12) ha-
luttuun asteikon (13) kulmamittaan ja kiinnitä kah-
valla (11).
• Saha vapautetaan ala-asennosta painamalla ke-
vyesti koneen päätä (4) alaspäin ja vetämällä sa-
manaikaisesti varmistuspultti (23) ulos moottorin
pitimestä.
• Kallista koneen päätä (4) ylös.
• Kiristyslaitteet (7) voidaan kiinnittää paikallaan
olevan sahapöydän (15) molemmille puolille. Liitä
kiristyslaitteet (7) niitä varten oleviin reikiin kiinni-
tyskiskon (16) takapuolelle ja varmista ne tähtikah-
varuuveilla (7a).
Viisteleikkauksia 0°- 45° tehtäessä kiristyslaite (7)
tulee asentaa vain yhdelle puolelle (oikealle) (katso
kuva 11-12).
• Koneen päätä (4) voidaan kiinnitysruuvia (22) löy-
säämällä kallistaa vasemmalle enintään 45.
8.2 Läpisahauksen rajoittimen hienosäätö 90°
(kuva 1/2/5/6)
• Kulmarajoitin (a) ei sisälly.
• Laske sahaosa (4) alas ja kiinnitä se lukituspul-
tilla (23).
• Löysää lukitusvipu (22).
• Säädä kulmarajoitin (a) terän (6) ja pyörivän pöy-
dän (14) välillä.
• Avaa varmistusmutteri (26a).
• Kierrä säätöruuvia (26) niin paljon, että sahanterän
(6) ja kääntöpöydän (14) välinen kulma on 90°.
• Kiristä varmistusmutteri (26a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se
on tarpeen, avaa viisari/osoitin (19) ristipääruuvi-
meisselillä, aseta se asteikon (18) 0°-asentoon ja
kiristä kiinnitysruuvi uudelleen
8.3 Katkaisuleikkaus 90° ja kääntöpöytä 0°
(kuva 1/2/7)
Leikkausleveyteen n. 100 mm asti voidaan sahan
liukumistoiminto lukita taka-asentoon lukitusruuvil-
la (20). Tässä asennossa konetta voidaan käyttää
katkaisuun. Jos leikkuuleveys on yli 100 mm on var-
mistettava, että lukitusruuvi (20) on auki ja sahaosa
on liikutettavissa.
HUOMIO! Liikkuva pysäytinkisko (16a) on 90° sa-
hausta varten kiinnitettävä sisäasentoon.
FI | 101
