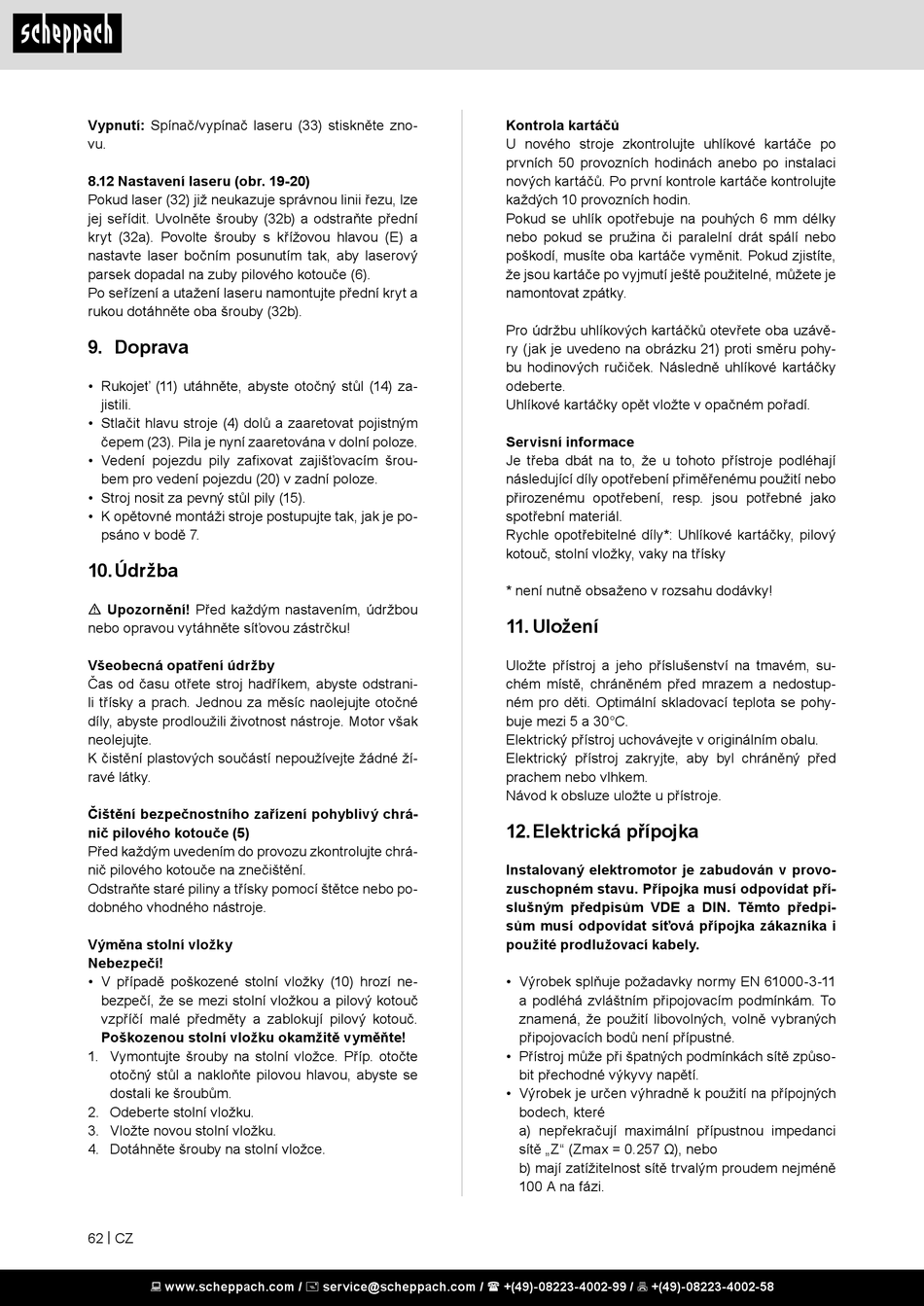

Vypnutí: Spínač/vypínač laseru (33) stiskněte zno-
vu.
8.12 Nastavení laseru (obr. 19-20)
Pokud laser (32) již neukazuje správnou linii řezu, lze
jej seřídit. Uvolněte šrouby (32b) a odstraňte přední
kryt (32a). Povolte šrouby s křížovou hlavou (E) a
nastavte laser bočním posunutím tak, aby laserový
parsek dopadal na zuby pilového kotouče (6).
Po seřízení a utažení laseru namontujte přední kryt a
rukou dotáhněte oba šrouby (32b).

9. Doprava

• Rukojeť (11) utáhněte, abyste otočný stůl (14) za-
jistili.
• Stlačit hlavu stroje (4) dolů a zaaretovat pojistným
čepem (23). Pila je nyní zaaretována v dolní poloze.
• Vedení pojezdu pily zafixovat zajišťovacím šrou-
bem pro vedení pojezdu (20) v zadní poloze.
• Stroj nosit za pevný stůl pily (15).
• K opětovné montáži stroje postupujte tak, jak je po-
psáno v bodě 7.
10. Údržba
m Upozornění! Před každým nastavením, údržbou
nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstrani-
li třísky a prach. Jednou za měsíc naolejujte otočné
díly, abyste prodloužili životnost nástroje. Motor však
neolejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Čištění bezpečnostního zařízení pohyblivý chrá-
nič pilového kotouče (5)
Před každým uvedením do provozu zkontrolujte chrá-
nič pilového kotouče na znečištění.
Odstraňte staré piliny a třísky pomocí štětce nebo po-
dobného vhodného nástroje.
Výměna stolní vložky
Nebezpečí!
• V případě poškozené stolní vložky (10) hrozí ne-
bezpečí, že se mezi stolní vložkou a pilový kotouč
vzpříčí malé předměty a zablokují pilový kotouč.
Poškozenou stolní vložku okamžitě vyměňte!
1. Vymontujte šrouby na stolní vložce. Příp. otočte
otočný stůl a nakloňte pilovou hlavou, abyste se
dostali ke šroubům.
2. Odeberte stolní vložku.
3. Vložte novou stolní vložku.
4. Dotáhněte šrouby na stolní vložce.
62 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Kontrola kartáčů
U nového stroje zkontrolujte uhlíkové kartáče po
prvních 50 provozních hodinách anebo po instalaci
nových kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo
poškodí, musíte oba kartáče vyměnit. Pokud zjistíte,
že jsou kartáče po vyjmutí ještě použitelné, můžete je
namontovat zpátky.
Pro údržbu uhlíkových kartáčků otevřete oba uzávě-
ry (jak je uvedeno na obrázku 21) proti směru pohy-
bu hodinových ručiček. Následně uhlíkové kartáčky
odeberte.
Uhlíkové kartáčky opět vložte v opačném pořadí.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako
spotřební materiál.
Rychle opotřebitelné díly*: Uhlíkové kartáčky, pilový
kotouč, stolní vložky, vaky na třísky
* není nutně obsaženo v rozsahu dodávky!
11. Uložení
Uložte přístroj a jeho příslušenství na tmavém, su-
chém místě, chráněném před mrazem a nedostup-
ném pro děti. Optimální skladovací teplota se pohy-
buje mezi 5 a 30°C.
Elektrický přístroj uchovávejte v originálním obalu.
Elektrický přístroj zakryjte, aby byl chráněný před
prachem nebo vlhkem.
Návod k obsluze uložte u přístroje.
12. Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN. Těmto předpi-
sům musí odpovídat síťová přípojka zákazníka i
použité prodlužovací kabely.
• Výrobek splňuje požadavky normy EN 61000-3-11
a podléhá zvláštním připojovacím podmínkám. To
znamená, že použití libovolných, volně vybraných
připojovacích bodů není přípustné.
• Přístroj může při špatných podmínkách sítě způso-
bit přechodné výkyvy napětí.
• Výrobek je určen výhradně k použití na přípojných
bodech, které
a) nepřekračují maximální přípustnou impedanci
sítě „Z" (Zmax = 0.257 Ω), nebo
b) mají zatížitelnost sítě trvalým proudem nejméně
100 A na fázi.
