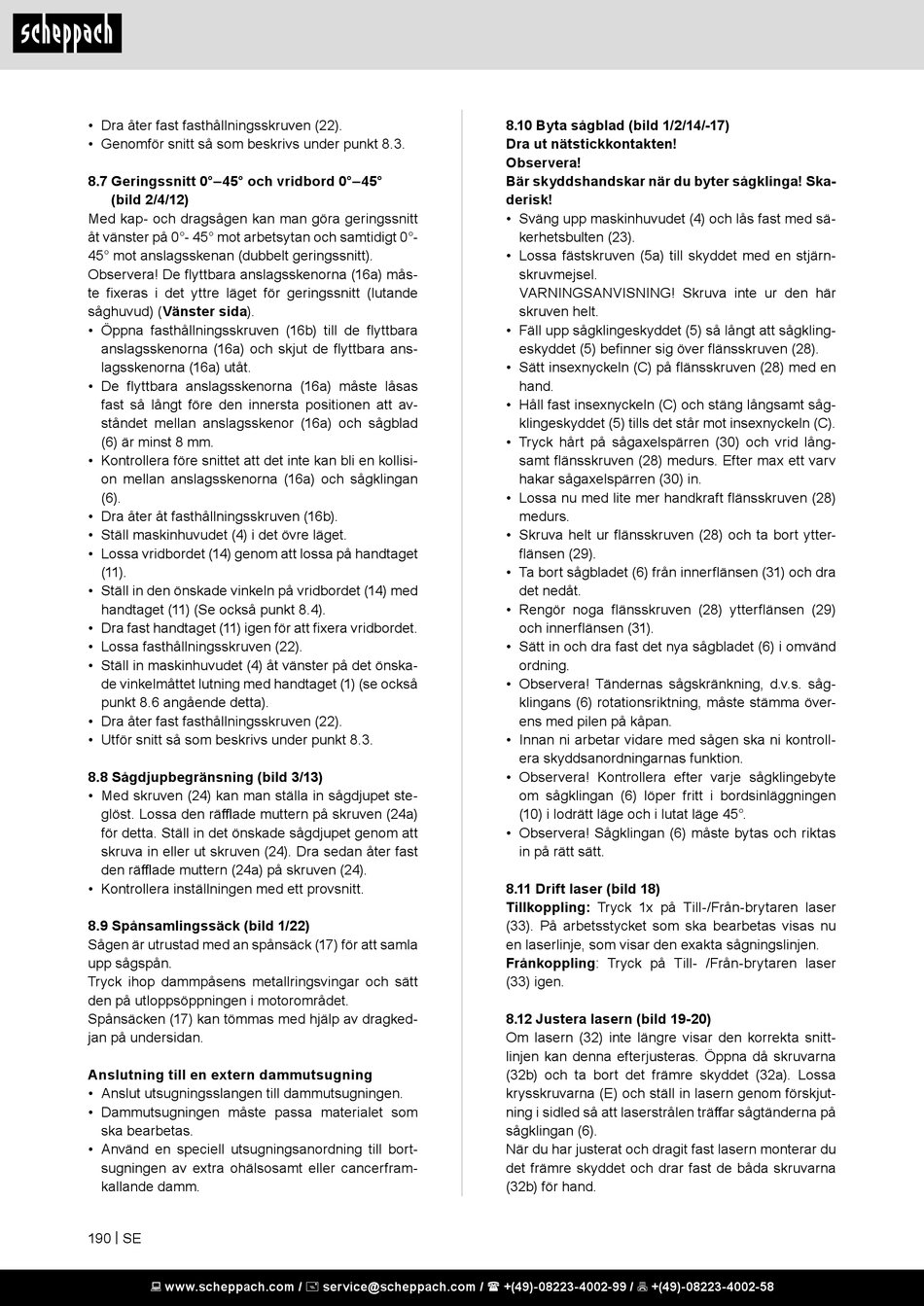

• Dra åter fast fasthållningsskruven (22).
• Genomför snitt så som beskrivs under punkt 8.3.
8.7 Geringssnitt 0°–45° och vridbord 0°–45°
(bild 2/4/12)
Med kap- och dragsågen kan man göra geringssnitt
åt vänster på 0°- 45° mot arbetsytan och samtidigt 0°-
45° mot anslagsskenan (dubbelt geringssnitt).
Observera! De flyttbara anslagsskenorna (16a) mås-
te fixeras i det yttre läget för geringssnitt (lutande
såghuvud) (Vänster sida).
• Öppna fasthållningsskruven (16b) till de flyttbara
anslagsskenorna (16a) och skjut de flyttbara ans-
lagsskenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas
fast så långt före den innersta positionen att av-
ståndet mellan anslagsskenor (16a) och sågblad
(6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollisi-
on mellan anslagsskenorna (16a) och sågklingan
(6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Lossa vridbordet (14) genom att lossa på handtaget
(11).
• Ställ in den önskade vinkeln på vridbordet (14) med
handtaget (11) (Se också punkt 8.4).
• Dra fast handtaget (11) igen för att fixera vridbordet.
• Lossa fasthållningsskruven (22).
• Ställ in maskinhuvudet (4) åt vänster på det önska-
de vinkelmåttet lutning med handtaget (1) (se också
punkt 8.6 angående detta).
• Dra åter fast fasthållningsskruven (22).
• Utför snitt så som beskrivs under punkt 8.3.
8.8 Sågdjupbegränsning (bild 3/13)
• Med skruven (24) kan man ställa in sågdjupet ste-
glöst. Lossa den räfflade muttern på skruven (24a)
för detta. Ställ in det önskade sågdjupet genom att
skruva in eller ut skruven (24). Dra sedan åter fast
den räfflade muttern (24a) på skruven (24).
• Kontrollera inställningen med ett provsnitt.
8.9 Spånsamlingssäck (bild 1/22)
Sågen är utrustad med an spånsäck (17) för att samla
upp sågspån.
Tryck ihop dammpåsens metallringsvingar och sätt
den på utloppsöppningen i motorområdet.
Spånsäcken (17) kan tömmas med hjälp av dragked-
jan på undersidan.
Anslutning till en extern dammutsugning
• Anslut utsugningsslangen till dammutsugningen.
• Dammutsugningen måste passa materialet som
ska bearbetas.
• Använd en speciell utsugningsanordning till bort-
sugningen av extra ohälsosamt eller cancerfram-
kallande damm.
190 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.10 Byta sågblad (bild 1/2/14/-17)
Dra ut nätstickkontakten!
Observera!
Bär skyddshandskar när du byter sågklinga! Ska-
derisk!
• Sväng upp maskinhuvudet (4) och lås fast med sä-
kerhetsbulten (23).
• Lossa fästskruven (5a) till skyddet med en stjärn-
skruvmejsel.
VARNINGSANVISNING! Skruva inte ur den här
skruven helt.
• Fäll upp sågklingeskyddet (5) så långt att sågkling-
eskyddet (5) befinner sig över flänsskruven (28).
• Sätt insexnyckeln (C) på flänsskruven (28) med en
hand.
• Håll fast insexnyckeln (C) och stäng långsamt såg-
klingeskyddet (5) tills det står mot insexnyckeln (C).
• Tryck hårt på sågaxelspärren (30) och vrid lång-
samt flänsskruven (28) medurs. Efter max ett varv
hakar sågaxelspärren (30) in.
• Lossa nu med lite mer handkraft flänsskruven (28)
medurs.
• Skruva helt ur flänsskruven (28) och ta bort ytter-
flänsen (29).
• Ta bort sågbladet (6) från innerflänsen (31) och dra
det nedåt.
• Rengör noga flänsskruven (28) ytterflänsen (29)
och innerflänsen (31).
• Sätt in och dra fast det nya sågbladet (6) i omvänd
ordning.
• Observera! Tändernas sågskränkning, d.v.s. såg-
klingans (6) rotationsriktning, måste stämma över-
ens med pilen på kåpan.
• Innan ni arbetar vidare med sågen ska ni kontroll-
era skyddsanordningarnas funktion.
• Observera! Kontrollera efter varje sågklingebyte
om sågklingan (6) löper fritt i bordsinläggningen
(10) i lodrätt läge och i lutat läge 45°.
• Observera! Sågklingan (6) måste bytas och riktas
in på rätt sätt.
8.11 Drift laser (bild 18)
Tillkoppling: Tryck 1x på Till-/Från-brytaren laser
(33). På arbetsstycket som ska bearbetas visas nu
en laserlinje, som visar den exakta sågningslinjen.
Frånkoppling: Tryck på Till- /Från-brytaren laser
(33) igen.
8.12 Justera lasern (bild 19-20)
Om lasern (32) inte längre visar den korrekta snitt-
linjen kan denna efterjusteras. Öppna då skruvarna
(32b) och ta bort det främre skyddet (32a). Lossa
krysskruvarna (E) och ställ in lasern genom förskjut-
ning i sidled så att laserstrålen träffar sågtänderna på
sågklingan (6).
När du har justerat och dragit fast lasern monterar du
det främre skyddet och drar fast de båda skruvarna
(32b) för hand.
