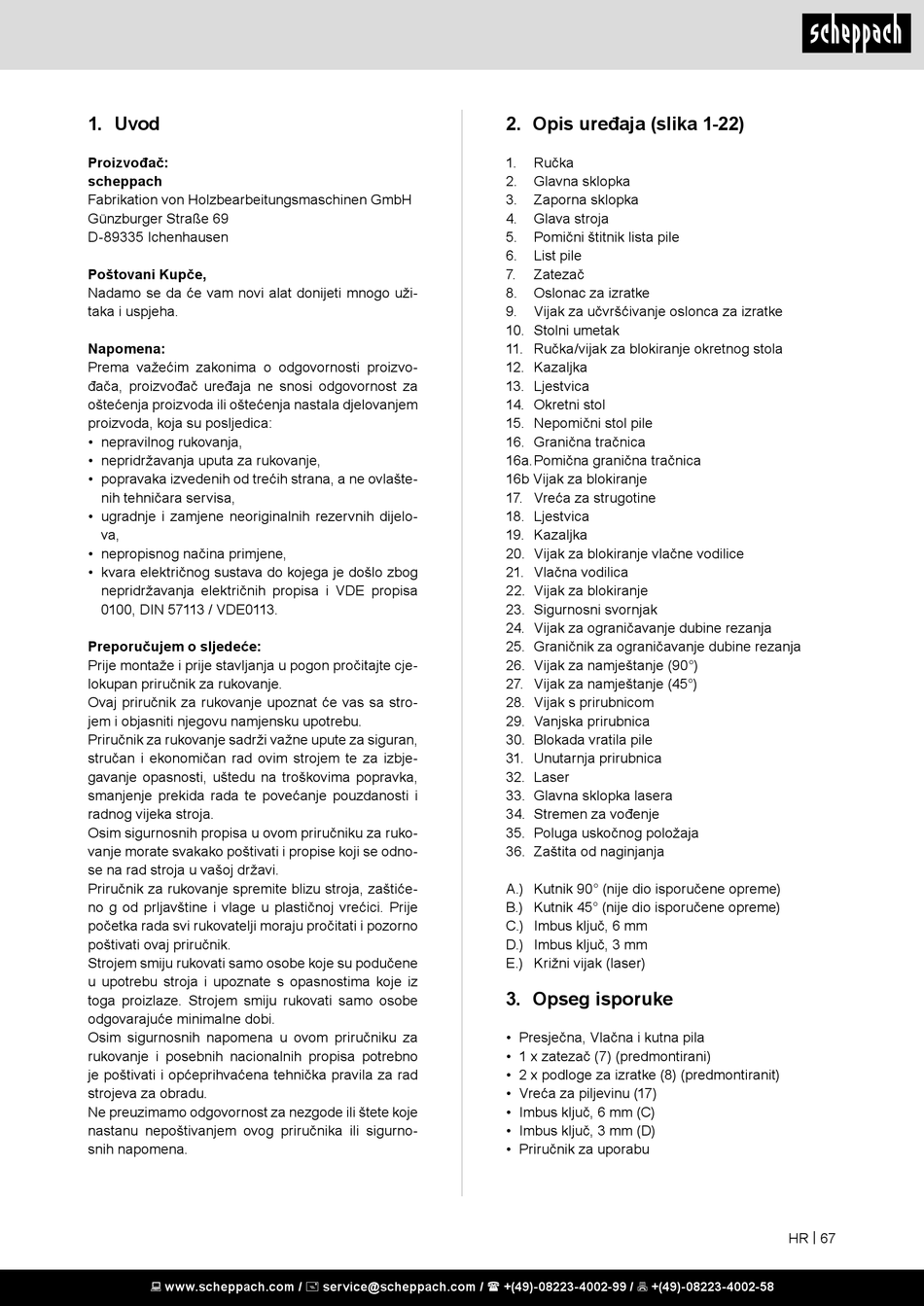

Uvod; Opis Uređaja; Opseg Isporuke - Scheppach HM254 Original Bedienungsanleitung

1. Uvod

Proizvođač:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Poštovani Kupče,
Nadamo se da će vam novi alat donijeti mnogo uži-
taka i uspjeha.
Napomena:
Prema važećim zakonima o odgovornosti proizvo-
đača, proizvođač uređaja ne snosi odgovornost za
oštećenja proizvoda ili oštećenja nastala djelovanjem
proizvoda, koja su posljedica:
• nepravilnog rukovanja,
• nepridržavanja uputa za rukovanje,
• popravaka izvedenih od trećih strana, a ne ovlašte-
nih tehničara servisa,
• ugradnje i zamjene neoriginalnih rezervnih dijelo-
va,
• nepropisnog načina primjene,
• kvara električnog sustava do kojega je došlo zbog
nepridržavanja električnih propisa i VDE propisa
0100, DIN 57113 / VDE0113.
Preporučujem o sljedeće:
Prije montaže i prije stavljanja u pogon pročitajte cje-
lokupan priručnik za rukovanje.
Ovaj priručnik za rukovanje upoznat će vas sa stro-
jem i objasniti njegovu namjensku upotrebu.
Priručnik za rukovanje sadrži važne upute za siguran,
stručan i ekonomičan rad ovim strojem te za izbje-
gavanje opasnosti, uštedu na troškovima popravka,
smanjenje prekida rada te povećanje pouzdanosti i
radnog vijeka stroja.
Osim sigurnosnih propisa u ovom priručniku za ruko-
vanje morate svakako poštivati i propise koji se odno-
se na rad stroja u vašoj državi.
Priručnik za rukovanje spremite blizu stroja, zaštiće-
no g od prljavštine i vlage u plastičnoj vrećici. Prije
početka rada svi rukovatelji moraju pročitati i pozorno
poštivati ovaj priručnik.
Strojem smiju rukovati samo osobe koje su podučene
u upotrebu stroja i upoznate s opasnostima koje iz
toga proizlaze. Strojem smiju rukovati samo osobe
odgovarajuće minimalne dobi.
Osim sigurnosnih napomena u ovom priručniku za
rukovanje i posebnih nacionalnih propisa potrebno
je poštivati i općeprihvaćena tehnička pravila za rad
strojeva za obradu.
Ne preuzimamo odgovornost za nezgode ili štete koje
nastanu nepoštivanjem ovog priručnika ili sigurno-
snih napomena.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Opis uređaja (slika 1-22)
1. Ručka
2. Glavna sklopka
3. Zaporna sklopka
4. Glava stroja
5. Pomični štitnik lista pile
6. List pile
7. Zatezač
8. Oslonac za izratke
9. Vijak za učvršćivanje oslonca za izratke
10. Stolni umetak
11. Ručka/vijak za blokiranje okretnog stola
12. Kazaljka
13. Ljestvica
14. Okretni stol
15. Nepomični stol pile
16. Granična tračnica
16a. Pomična granična tračnica
16b Vijak za blokiranje
17. Vreća za strugotine
18. Ljestvica
19. Kazaljka
20. Vijak za blokiranje vlačne vodilice
21. Vlačna vodilica
22. Vijak za blokiranje
23. Sigurnosni svornjak
24. Vijak za ograničavanje dubine rezanja
25. Graničnik za ograničavanje dubine rezanja
26. Vijak za namještanje (90°)
27. Vijak za namještanje (45°)
28. Vijak s prirubnicom
29. Vanjska prirubnica
30. Blokada vratila pile
31. Unutarnja prirubnica
32. Laser
33. Glavna sklopka lasera
34. Stremen za vođenje
35. Poluga uskočnog položaja
36. Zaštita od naginjanja
A.) Kutnik 90° (nije dio isporučene opreme)
B.) Kutnik 45° (nije dio isporučene opreme)
C.) Imbus ključ, 6 mm
D.) Imbus ključ, 3 mm
E.) Križni vijak (laser)

3. Opseg isporuke

• Presječna, Vlačna i kutna pila
• 1 x zatezač (7) (predmontirani)
• 2 x podloge za izratke (8) (predmontiranit)
• Vreća za piljevinu (17)
• Imbus ključ, 6 mm (C)
• Imbus ključ, 3 mm (D)
• Priručnik za uporabu
HR | 67
