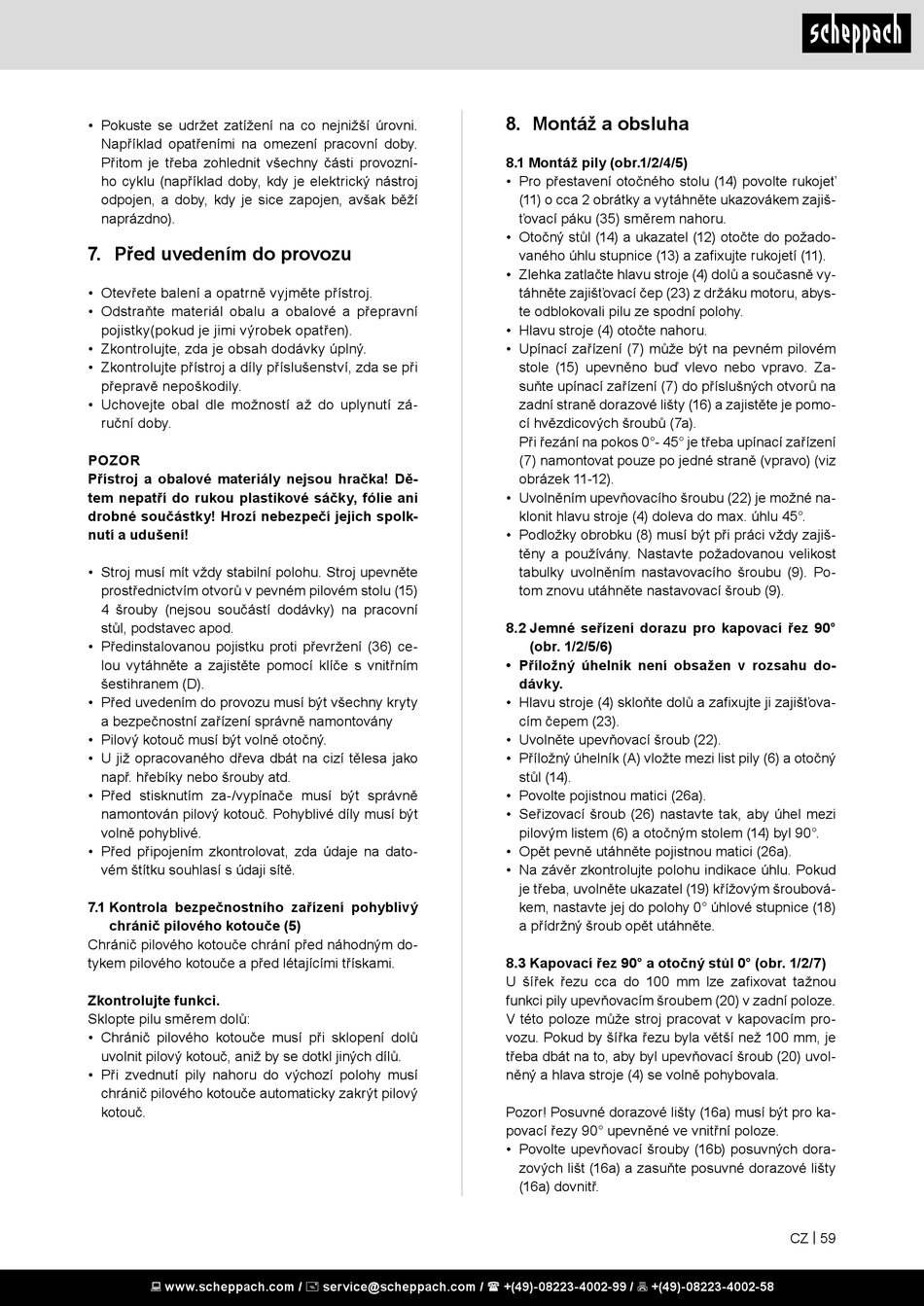

• Pokuste se udržet zatížení na co nejnižší úrovni.
Například opatřeními na omezení pracovní doby.
Přitom je třeba zohlednit všechny části provozní-
ho cyklu (například doby, kdy je elektrický nástroj
odpojen, a doby, kdy je sice zapojen, avšak běží
naprázdno).
7. Před uvedením do provozu
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní
pojistky(pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí zá-
ruční doby.
POZOR
Přístroj a obalové materiály nejsou hračka! Dě-
tem nepatří do rukou plastikové sáčky, fólie ani
drobné součástky! Hrozí nebezpečí jejich spolk-
nutí a udušení!
• Stroj musí mít vždy stabilní polohu. Stroj upevněte
prostřednictvím otvorů v pevném pilovém stolu (15)
4 šrouby (nejsou součástí dodávky) na pracovní
stůl, podstavec apod.
• Předinstalovanou pojistku proti převržení (36) ce-
lou vytáhněte a zajistěte pomocí klíče s vnitřním
šestihranem (D).
• Před uvedením do provozu musí být všechny kryty
a bezpečnostní zařízení správně namontovány
• Pilový kotouč musí být volně otočný.
• U již opracovaného dřeva dbát na cizí tělesa jako
např. hřebíky nebo šrouby atd.
• Před stisknutím za-/vypínače musí být správně
namontován pilový kotouč. Pohyblivé díly musí být
volně pohyblivé.
• Před připojením zkontrolovat, zda údaje na dato-
vém štítku souhlasí s údaji sítě.
7.1 Kontrola bezpečnostního zařízení pohyblivý
chránič pilového kotouče (5)
Chránič pilového kotouče chrání před náhodným do-
tykem pilového kotouče a před létajícími třískami.
Zkontrolujte funkci.
Sklopte pilu směrem dolů:
• Chránič pilového kotouče musí při sklopení dolů
uvolnit pilový kotouč, aniž by se dotkl jiných dílů.
• Při zvednutí pily nahoru do výchozí polohy musí
chránič pilového kotouče automaticky zakrýt pilový
kotouč.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8. Montáž a obsluha
8.1 Montáž pily (obr.1/2/4/5)
• Pro přestavení otočného stolu (14) povolte rukojeť
(11) o cca 2 obrátky a vytáhněte ukazovákem zajiš-
ťovací páku (35) směrem nahoru.
• Otočný stůl (14) a ukazatel (12) otočte do požado-
vaného úhlu stupnice (13) a zafixujte rukojetí (11).
• Zlehka zatlačte hlavu stroje (4) dolů a současně vy-
táhněte zajišťovací čep (23) z držáku motoru, abys-
te odblokovali pilu ze spodní polohy.
• Hlavu stroje (4) otočte nahoru.
• Upínací zařízení (7) může být na pevném pilovém
stole (15) upevněno buď vlevo nebo vpravo. Za-
suňte upínací zařízení (7) do příslušných otvorů na
zadní straně dorazové lišty (16) a zajistěte je pomo-
cí hvězdicových šroubů (7a).
Při řezání na pokos 0°- 45° je třeba upínací zařízení
(7) namontovat pouze po jedné straně (vpravo) (viz
obrázek 11-12).
• Uvolněním upevňovacího šroubu (22) je možné na-
klonit hlavu stroje (4) doleva do max. úhlu 45°.
• Podložky obrobku (8) musí být při práci vždy zajiš-
těny a používány. Nastavte požadovanou velikost
tabulky uvolněním nastavovacího šroubu (9). Po-
tom znovu utáhněte nastavovací šroub (9).
8.2 Jemné seřízení dorazu pro kapovací řez 90°
(obr. 1/2/5/6)
• Příložný úhelník není obsažen v rozsahu do-
dávky.
• Hlavu stroje (4) skloňte dolů a zafixujte ji zajišťova-
cím čepem (23).
• Uvolněte upevňovací šroub (22).
• Příložný úhelník (A) vložte mezi list pily (6) a otočný
stůl (14).
• Povolte pojistnou matici (26a).
• Seřizovací šroub (26) nastavte tak, aby úhel mezi
pilovým listem (6) a otočným stolem (14) byl 90°.
• Opět pevně utáhněte pojistnou matici (26a).
• Na závěr zkontrolujte polohu indikace úhlu. Pokud
je třeba, uvolněte ukazatel (19) křížovým šroubová-
kem, nastavte jej do polohy 0° úhlové stupnice (18)
a přídržný šroub opět utáhněte.
8.3 Kapovací řez 90° a otočný stůl 0° (obr. 1/2/7)
U šířek řezu cca do 100 mm lze zafixovat tažnou
funkci pily upevňovacím šroubem (20) v zadní poloze.
V této poloze může stroj pracovat v kapovacím pro-
vozu. Pokud by šířka řezu byla větší než 100 mm, je
třeba dbát na to, aby byl upevňovací šroub (20) uvol-
něný a hlava stroje (4) se volně pohybovala.
Pozor! Posuvné dorazové lišty (16a) musí být pro ka-
povací řezy 90° upevněné ve vnitřní poloze.
• Povolte upevňovací šrouby (16b) posuvných dora-
zových lišt (16a) a zasuňte posuvné dorazové lišty
(16a) dovnitř.
