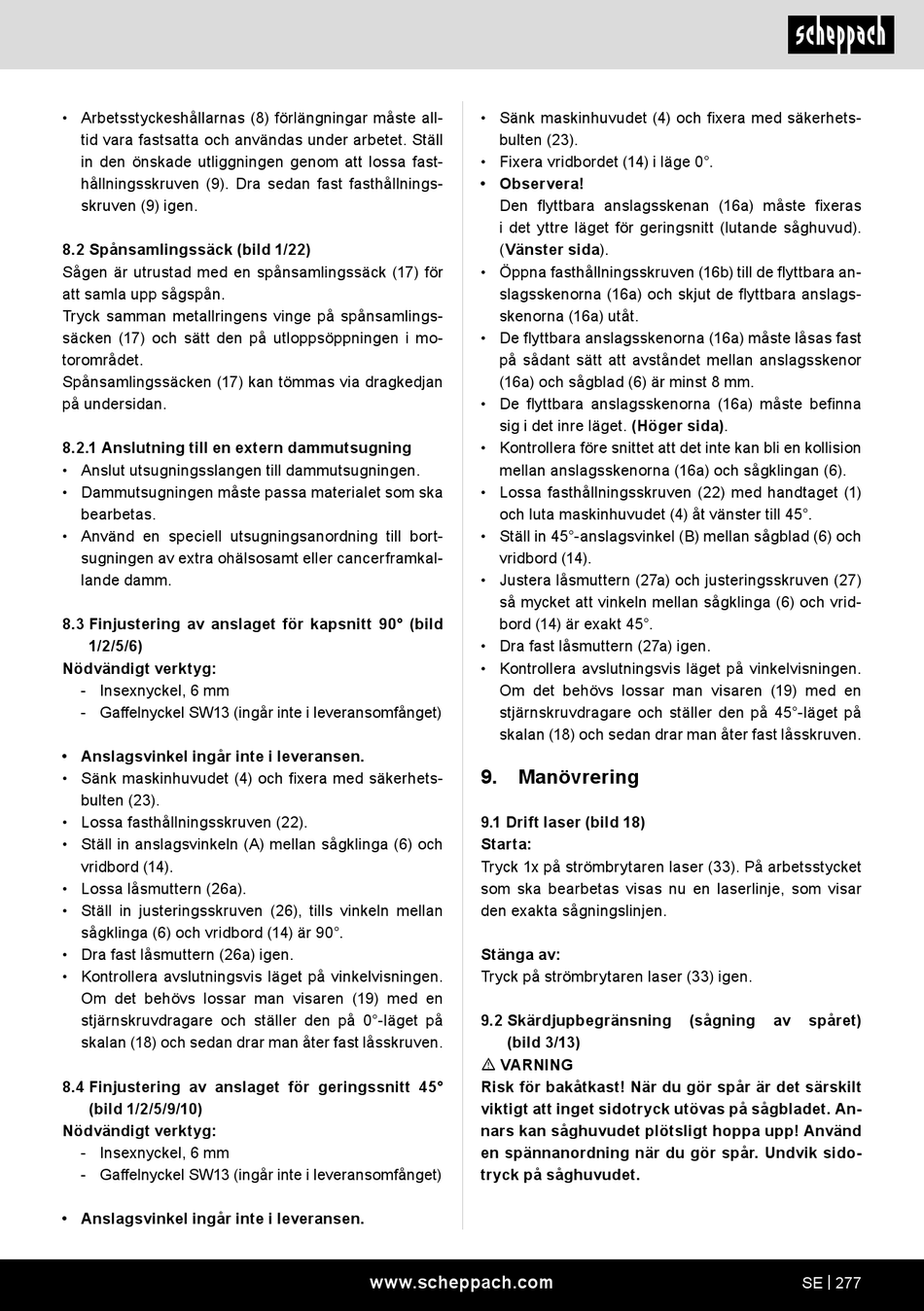

• Arbetsstyckeshållarnas (8) förlängningar måste all-
tid vara fastsatta och användas under arbetet. Ställ
in den önskade utliggningen genom att lossa fast-
hållningsskruven (9). Dra sedan fast fasthållnings-
skruven (9) igen.
8.2 Spånsamlingssäck (bild 1/22)
Sågen är utrustad med en spånsamlingssäck (17) för
att samla upp sågspån.
Tryck samman metallringens vinge på spånsamlings-
säcken (17) och sätt den på utloppsöppningen i mo-
torområdet.
Spånsamlingssäcken (17) kan tömmas via dragkedjan
på undersidan.
8.2.1 Anslutning till en extern dammutsugning
• Anslut utsugningsslangen till dammutsugningen.
• Dammutsugningen måste passa materialet som ska
bearbetas.
• Använd en speciell utsugningsanordning till bort-
sugningen av extra ohälsosamt eller cancerframkal-
lande damm.
8.3 Finjustering av anslaget för kapsnitt 90° (bild
1/2/5/6)
Nödvändigt verktyg:
- Insexnyckel, 6 mm
- Gaffelnyckel SW13 (ingår inte i leveransomfånget)
• Anslagsvinkel ingår inte i leveransen.
• Sänk maskinhuvudet (4) och fixera med säkerhets-
bulten (23).
• Lossa fasthållningsskruven (22).
• Ställ in anslagsvinkeln (A) mellan sågklinga (6) och
vridbord (14).
• Lossa låsmuttern (26a).
• Ställ in justeringsskruven (26), tills vinkeln mellan
sågklinga (6) och vridbord (14) är 90°.
• Dra fast låsmuttern (26a) igen.
• Kontrollera avslutningsvis läget på vinkelvisningen.
Om det behövs lossar man visaren (19) med en
stjärnskruvdragare och ställer den på 0°-läget på
skalan (18) och sedan drar man åter fast låsskruven.
8.4 Finjustering av anslaget för geringssnitt 45°
(bild 1/2/5/9/10)
Nödvändigt verktyg:
- Insexnyckel, 6 mm
- Gaffelnyckel SW13 (ingår inte i leveransomfånget)
• Anslagsvinkel ingår inte i leveransen.
• Sänk maskinhuvudet (4) och fixera med säkerhets-
bulten (23).
• Fixera vridbordet (14) i läge 0°.
• Observera!
Den flyttbara anslagsskenan (16a) måste fixeras
i det yttre läget för geringsnitt (lutande såghuvud).
(Vänster sida).
• Öppna fasthållningsskruven (16b) till de flyttbara an-
slagsskenorna (16a) och skjut de flyttbara anslags-
skenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas fast
på sådant sätt att avståndet mellan anslagsskenor
(16a) och sågblad (6) är minst 8 mm.
• De flyttbara anslagsskenorna (16a) måste befinna
sig i det inre läget. (Höger sida).
• Kontrollera före snittet att det inte kan bli en kollision
mellan anslagsskenorna (16a) och sågklingan (6).
• Lossa fasthållningsskruven (22) med handtaget (1)
och luta maskinhuvudet (4) åt vänster till 45°.
• Ställ in 45°-anslagsvinkel (B) mellan sågblad (6) och
vridbord (14).
• Justera låsmuttern (27a) och justeringsskruven (27)
så mycket att vinkeln mellan sågklinga (6) och vrid-
bord (14) är exakt 45°.
• Dra fast låsmuttern (27a) igen.
• Kontrollera avslutningsvis läget på vinkelvisningen.
Om det behövs lossar man visaren (19) med en
stjärnskruvdragare och ställer den på 45°-läget på
skalan (18) och sedan drar man åter fast låsskruven.
9. Manövrering
9.1 Drift laser (bild 18)
Starta:
Tryck 1x på strömbrytaren laser (33). På arbetsstycket
som ska bearbetas visas nu en laserlinje, som visar
den exakta sågningslinjen.
Stänga av:
Tryck på strömbrytaren laser (33) igen.
9.2 Skärdjupbegränsning
(bild 3/13)
m VARNING
Risk för bakåtkast! När du gör spår är det särskilt
viktigt att inget sidotryck utövas på sågbladet. An-
nars kan såghuvudet plötsligt hoppa upp! Använd
en spännanordning när du gör spår. Undvik sido-
tryck på såghuvudet.
www.scheppach.com
(sågning av spåret)
