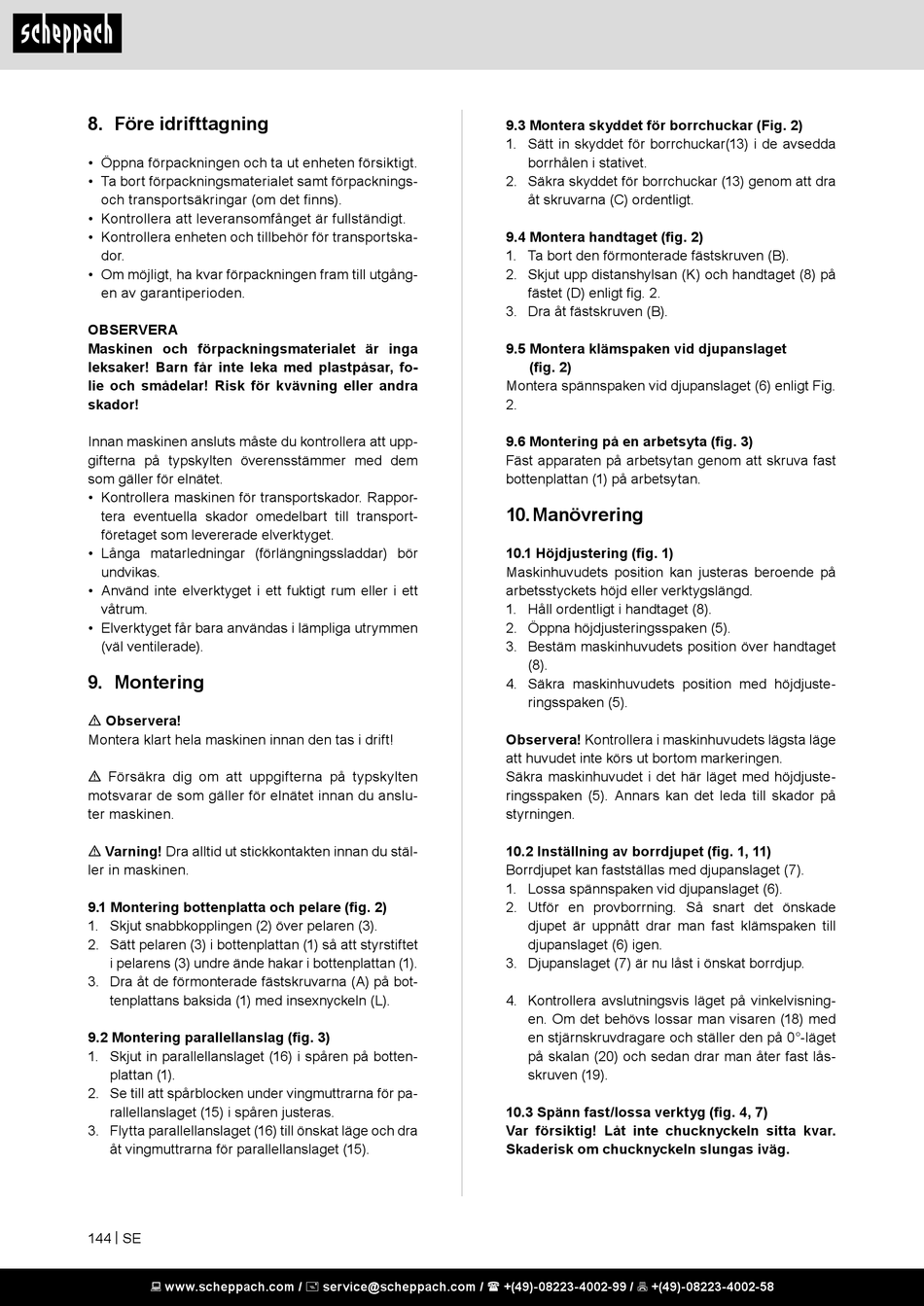

8. Före idrifttagning
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet samt förpacknings-
och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor.
• Om möjligt, ha kvar förpackningen fram till utgång-
en av garantiperioden.
OBSERVERA
Maskinen och förpackningsmaterialet är inga
leksaker! Barn får inte leka med plastpåsar, fo-
lie och smådelar! Risk för kvävning eller andra
skador!
Innan maskinen ansluts måste du kontrollera att upp-
gifterna på typskylten överensstämmer med dem
som gäller för elnätet.
• Kontrollera maskinen för transportskador. Rappor-
tera eventuella skador omedelbart till transport-
företaget som levererade elverktyget.
• Långa matarledningar (förlängningssladdar) bör
undvikas.
• Använd inte elverktyget i ett fuktigt rum eller i ett
våtrum.
• Elverktyget får bara användas i lämpliga utrymmen
(väl ventilerade).

9. Montering

m Observera!
Montera klart hela maskinen innan den tas i drift!
m Försäkra dig om att uppgifterna på typskylten
motsvarar de som gäller för elnätet innan du anslu-
ter maskinen.
m Varning! Dra alltid ut stickkontakten innan du stäl-
ler in maskinen.
9.1 Montering bottenplatta och pelare (fig. 2)
1. Skjut snabbkopplingen (2) över pelaren (3).
2. Sätt pelaren (3) i bottenplattan (1) så att styrstiftet
i pelarens (3) undre ände hakar i bottenplattan (1).
3. Dra åt de förmonterade fästskruvarna (A) på bot-
tenplattans baksida (1) med insexnyckeln (L).
9.2 Montering parallellanslag (fig. 3)
1. Skjut in parallellanslaget (16) i spåren på botten-
plattan (1).
2. Se till att spårblocken under vingmuttrarna för pa-
rallellanslaget (15) i spåren justeras.
3. Flytta parallellanslaget (16) till önskat läge och dra
åt vingmuttrarna för parallellanslaget (15).
144 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
9.3 Montera skyddet för borrchuckar (Fig. 2)
1. Sätt in skyddet för borrchuckar(13) i de avsedda
borrhålen i stativet.
2. Säkra skyddet för borrchuckar (13) genom att dra
åt skruvarna (C) ordentligt.
9.4 Montera handtaget (fig. 2)
1. Ta bort den förmonterade fästskruven (B).
2. Skjut upp distanshylsan (K) och handtaget (8) på
fästet (D) enligt fig. 2.
3. Dra åt fästskruven (B).
9.5 Montera klämspaken vid djupanslaget
(fig. 2)
Montera spännspaken vid djupanslaget (6) enligt Fig.
2.
9.6 Montering på en arbetsyta (fig. 3)
Fäst apparaten på arbetsytan genom att skruva fast
bottenplattan (1) på arbetsytan.
10. Manövrering
10.1 Höjdjustering (fig. 1)
Maskinhuvudets position kan justeras beroende på
arbetsstyckets höjd eller verktygslängd.
1. Håll ordentligt i handtaget (8).
2. Öppna höjdjusteringsspaken (5).
3. Bestäm maskinhuvudets position över handtaget
(8).
4. Säkra maskinhuvudets position med höjdjuste-
ringsspaken (5).
Observera! Kontrollera i maskinhuvudets lägsta läge
att huvudet inte körs ut bortom markeringen.
Säkra maskinhuvudet i det här läget med höjdjuste-
ringsspaken (5). Annars kan det leda till skador på
styrningen.
10.2 Inställning av borrdjupet (fig. 1, 11)
Borrdjupet kan fastställas med djupanslaget (7).
1. Lossa spännspaken vid djupanslaget (6).
2. Utför en provborrning. Så snart det önskade
djupet är uppnått drar man fast klämspaken till
djupanslaget (6) igen.
3. Djupanslaget (7) är nu låst i önskat borrdjup.
4. Kontrollera avslutningsvis läget på vinkelvisning-
en. Om det behövs lossar man visaren (18) med
en stjärnskruvdragare och ställer den på 0°-läget
på skalan (20) och sedan drar man åter fast lås-
skruven (19).
10.3 Spänn fast/lossa verktyg (fig. 4, 7)
Var försiktig! Låt inte chucknyckeln sitta kvar.
Skaderisk om chucknyckeln slungas iväg.
