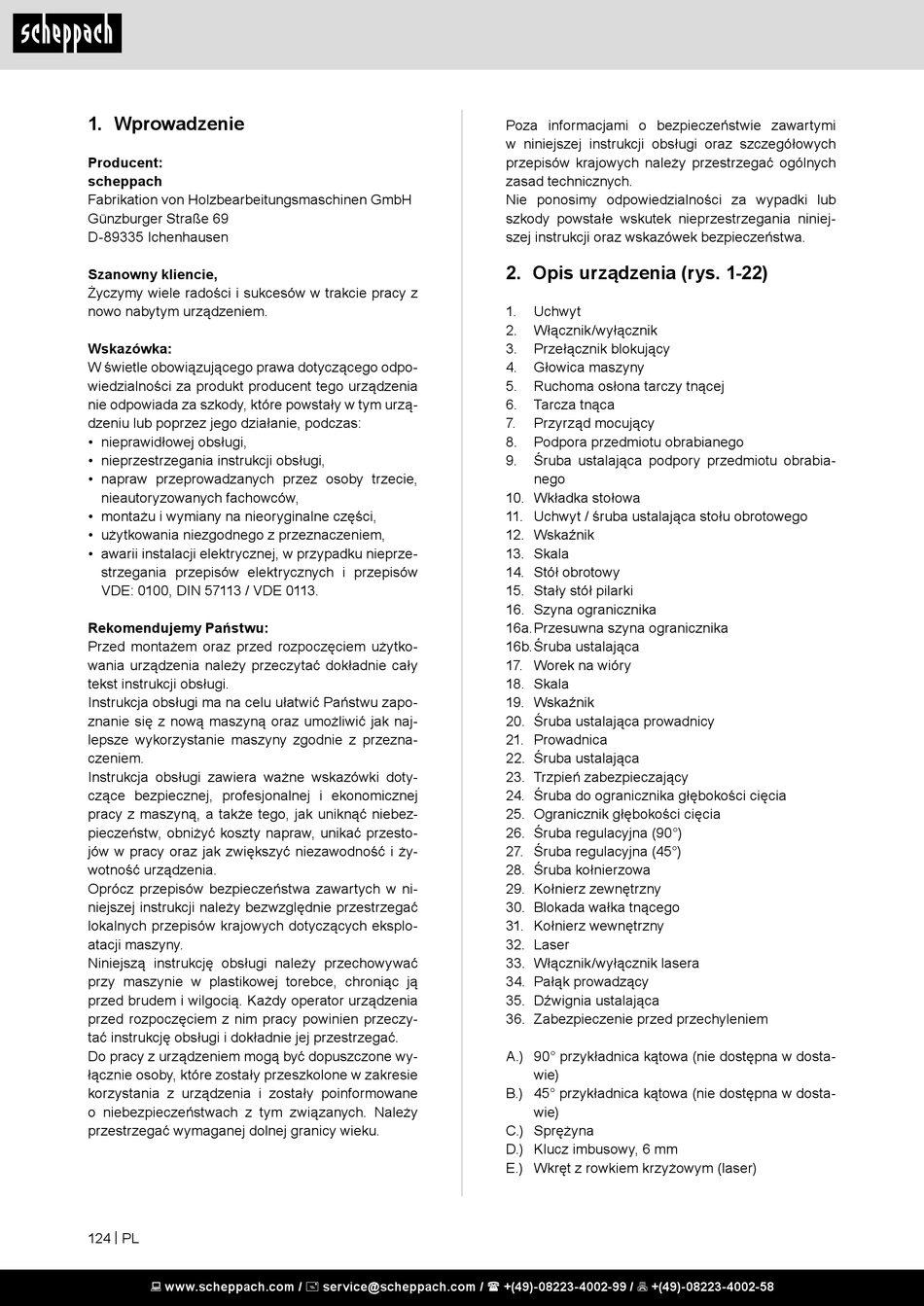

1. Wprowadzenie

Producent:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Szanowny kliencie,
Życzymy wiele radości i sukcesów w trakcie pracy z
nowo nabytym urządzeniem.
Wskazówka:
W świetle obowiązującego prawa dotyczącego odpo-
wiedzialności za produkt producent tego urządzenia
nie odpowiada za szkody, które powstały w tym urzą-
dzeniu lub poprzez jego działanie, podczas:
• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie,
nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprze-
strzegania przepisów elektrycznych i przepisów
VDE: 0100, DIN 57113 / VDE 0113.
Rekomendujemy Państwu:
Przed montażem oraz przed rozpoczęciem użytko-
wania urządzenia należy przeczytać dokładnie cały
tekst instrukcji obsługi.
Instrukcja obsługi ma na celu ułatwić Państwu zapo-
znanie się z nową maszyną oraz umożliwić jak naj-
lepsze wykorzystanie maszyny zgodnie z przezna-
czeniem.
Instrukcja obsługi zawiera ważne wskazówki doty-
czące bezpiecznej, profesjonalnej i ekonomicznej
pracy z maszyną, a także tego, jak uniknąć niebez-
pieczeństw, obniżyć koszty napraw, unikać przesto-
jów w pracy oraz jak zwiększyć niezawodność i ży-
wotność urządzenia.
Oprócz przepisów bezpieczeństwa zawartych w ni-
niejszej instrukcji należy bezwzględnie przestrzegać
lokalnych przepisów krajowych dotyczących eksplo-
atacji maszyny.
Niniejszą instrukcję obsługi należy przechowywać
przy maszynie w plastikowej torebce, chroniąc ją
przed brudem i wilgocią. Każdy operator urządzenia
przed rozpoczęciem z nim pracy powinien przeczy-
tać instrukcję obsługi i dokładnie jej przestrzegać.
Do pracy z urządzeniem mogą być dopuszczone wy-
łącznie osoby, które zostały przeszkolone w zakresie
korzystania z urządzenia i zostały poinformowane
o niebezpieczeństwach z tym związanych. Należy
przestrzegać wymaganej dolnej granicy wieku.
124 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Poza informacjami o bezpieczeństwie zawartymi
w niniejszej instrukcji obsługi oraz szczegółowych
przepisów krajowych należy przestrzegać ogólnych
zasad technicznych.
Nie ponosimy odpowiedzialności za wypadki lub
szkody powstałe wskutek nieprzestrzegania niniej-
szej instrukcji oraz wskazówek bezpieczeństwa.
2. Opis urządzenia (rys. 1-22)
1. Uchwyt
2. Włącznik/wyłącznik
3. Przełącznik blokujący
4. Głowica maszyny
5. Ruchoma osłona tarczy tnącej
6. Tarcza tnąca
7. Przyrząd mocujący
8. Podpora przedmiotu obrabianego
9. Śruba ustalająca podpory przedmiotu obrabia-
nego
10. Wkładka stołowa
11. Uchwyt / śruba ustalająca stołu obrotowego
12. Wskaźnik
13. Skala
14. Stół obrotowy
15. Stały stół pilarki
16. Szyna ogranicznika
16a. Przesuwna szyna ogranicznika
16b. Śruba ustalająca
17. Worek na wióry
18. Skala
19. Wskaźnik
20. Śruba ustalająca prowadnicy
21. Prowadnica
22. Śruba ustalająca
23. Trzpień zabezpieczający
24. Śruba do ogranicznika głębokości cięcia
25. Ogranicznik głębokości cięcia
26. Śruba regulacyjna (90°)
27. Śruba regulacyjna (45°)
28. Śruba kołnierzowa
29. Kołnierz zewnętrzny
30. Blokada wałka tnącego
31. Kołnierz wewnętrzny
32. Laser
33. Włącznik/wyłącznik lasera
34. Pałąk prowadzący
35. Dźwignia ustalająca
36. Zabezpieczenie przed przechyleniem
A.) 90° przykładnica kątowa (nie dostępna w dosta-
wie)
B.) 45° przykładnica kątowa (nie dostępna w dosta-
wie)
C.) Sprężyna
D.) Klucz imbusowy, 6 mm
E.) Wkręt z rowkiem krzyżowym (laser)
