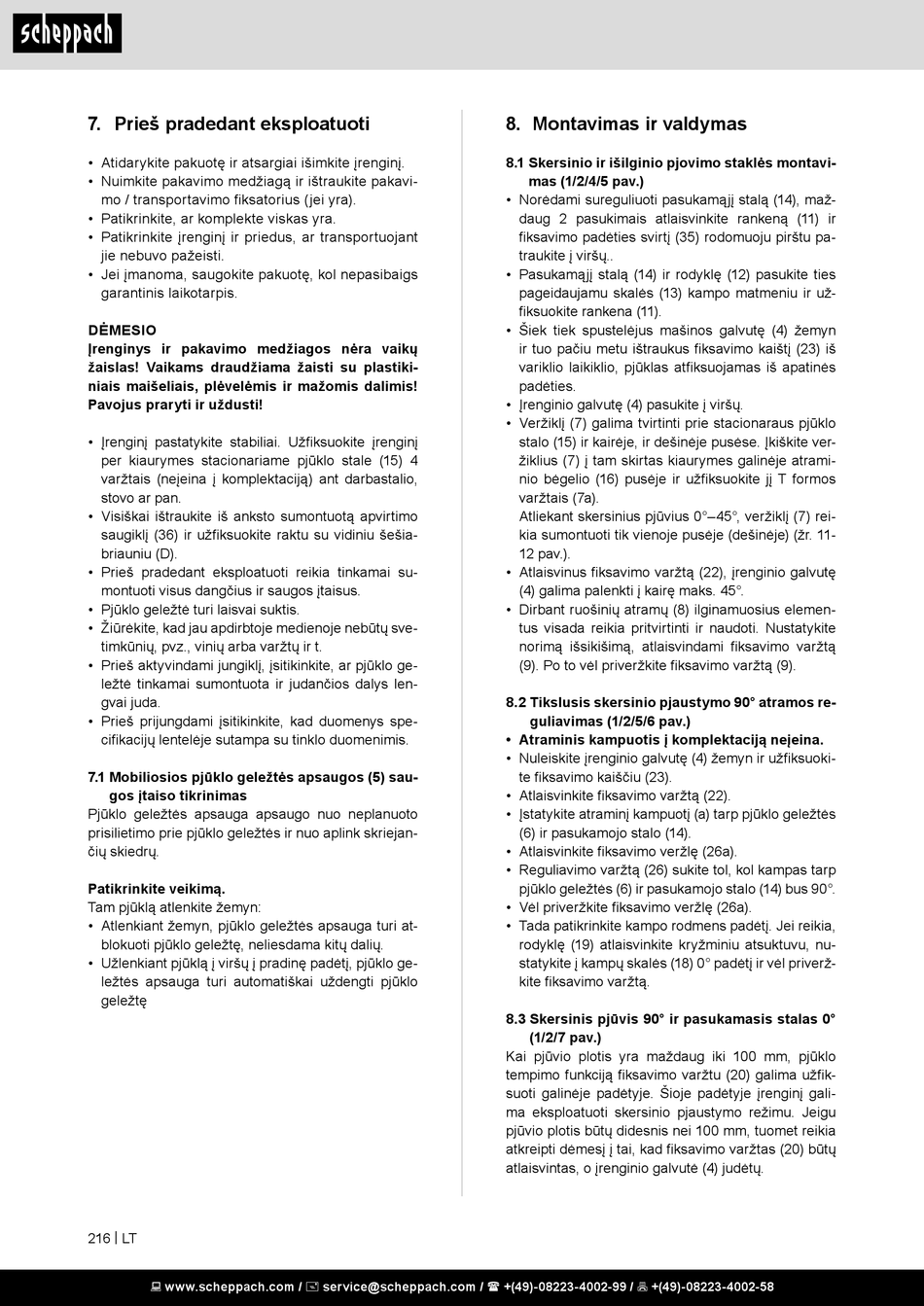

7. Prieš pradedant eksploatuoti
• Atidarykite pakuotę ir atsargiai išimkite įrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavi-
mo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplekte viskas yra.
• Patikrinkite įrenginį ir priedus, ar transportuojant
jie nebuvo pažeisti.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų
žaislas! Vaikams draudžiama žaisti su plastiki-
niais maišeliais, plėvelėmis ir mažomis dalimis!
Pavojus praryti ir uždusti!
• Įrenginį pastatykite stabiliai. Užfiksuokite įrenginį
per kiaurymes stacionariame pjūklo stale (15) 4
varžtais (neįeina į komplektaciją) ant darbastalio,
stovo ar pan.
• Visiškai ištraukite iš anksto sumontuotą apvirtimo
saugiklį (36) ir užfiksuokite raktu su vidiniu šešia-
briauniu (D).
• Prieš pradedant eksploatuoti reikia tinkamai su-
montuoti visus dangčius ir saugos įtaisus.
• Pjūklo geležtė turi laisvai suktis.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-
timkūnių, pvz., vinių arba varžtų ir t.
• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge-
ležtė tinkamai sumontuota ir judančios dalys len-
gvai juda.
• Prieš prijungdami įsitikinkite, kad duomenys spe-
cifikacijų lentelėje sutampa su tinklo duomenimis.
7.1 Mobiliosios pjūklo geležtės apsaugos (5) sau-
gos įtaiso tikrinimas
Pjūklo geležtės apsauga apsaugo nuo neplanuoto
prisilietimo prie pjūklo geležtės ir nuo aplink skriejan-
čių skiedrų.
Patikrinkite veikimą.
Tam pjūklą atlenkite žemyn:
• Atlenkiant žemyn, pjūklo geležtės apsauga turi at-
blokuoti pjūklo geležtę, neliesdama kitų dalių.
• Užlenkiant pjūklą į viršų į pradinę padėtį, pjūklo ge-
ležtės apsauga turi automatiškai uždengti pjūklo
geležtę
216 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Montavimas ir valdymas

8.1 Skersinio ir išilginio pjovimo staklės montavi-
mas (1/2/4/5 pav.)
• Norėdami sureguliuoti pasukamąjį stalą (14), maž-
daug 2 pasukimais atlaisvinkite rankeną (11) ir
fiksavimo padėties svirtį (35) rodomuoju pirštu pa-
traukite į viršų..
• Pasukamąjį stalą (14) ir rodyklę (12) pasukite ties
pageidaujamu skalės (13) kampo matmeniu ir už-
fiksuokite rankena (11).
• Šiek tiek spustelėjus mašinos galvutę (4) žemyn
ir tuo pačiu metu ištraukus fiksavimo kaištį (23) iš
variklio laikiklio, pjūklas atfiksuojamas iš apatinės
padėties.
• Įrenginio galvutę (4) pasukite į viršų.
• Veržiklį (7) galima tvirtinti prie stacionaraus pjūklo
stalo (15) ir kairėje, ir dešinėje pusėse. Įkiškite ver-
žiklius (7) į tam skirtas kiaurymes galinėje atrami-
nio bėgelio (16) pusėje ir užfiksuokite jį T formos
varžtais (7a).
Atliekant skersinius pjūvius 0°–45°, veržiklį (7) rei-
kia sumontuoti tik vienoje pusėje (dešinėje) (žr. 11-
12 pav.).
• Atlaisvinus fiksavimo varžtą (22), įrenginio galvutę
(4) galima palenkti į kairę maks. 45°.
• Dirbant ruošinių atramų (8) ilginamuosius elemen-
tus visada reikia pritvirtinti ir naudoti. Nustatykite
norimą išsikišimą, atlaisvindami fiksavimo varžtą
(9). Po to vėl priveržkite fiksavimo varžtą (9).
8.2 Tikslusis skersinio pjaustymo 90° atramos re-
guliavimas (1/2/5/6 pav.)
• Atraminis kampuotis į komplektaciją neįeina.
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuoki-
te fiksavimo kaiščiu (23).
• Atlaisvinkite fiksavimo varžtą (22).
• Įstatykite atraminį kampuotį (a) tarp pjūklo geležtės
(6) ir pasukamojo stalo (14).
• Atlaisvinkite fiksavimo veržlę (26a).
• Reguliavimo varžtą (26) sukite tol, kol kampas tarp
pjūklo geležtės (6) ir pasukamojo stalo (14) bus 90°.
• Vėl priveržkite fiksavimo veržlę (26a).
• Tada patikrinkite kampo rodmens padėtį. Jei reikia,
rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nu-
statykite į kampų skalės (18) 0° padėtį ir vėl priverž-
kite fiksavimo varžtą.
8.3 Skersinis pjūvis 90° ir pasukamasis stalas 0°
(1/2/7 pav.)
Kai pjūvio plotis yra maždaug iki 100 mm, pjūklo
tempimo funkciją fiksavimo varžtu (20) galima užfik-
suoti galinėje padėtyje. Šioje padėtyje įrenginį gali-
ma eksploatuoti skersinio pjaustymo režimu. Jeigu
pjūvio plotis būtų didesnis nei 100 mm, tuomet reikia
atkreipti dėmesį į tai, kad fiksavimo varžtas (20) būtų
atlaisvintas, o įrenginio galvutė (4) judėtų.
