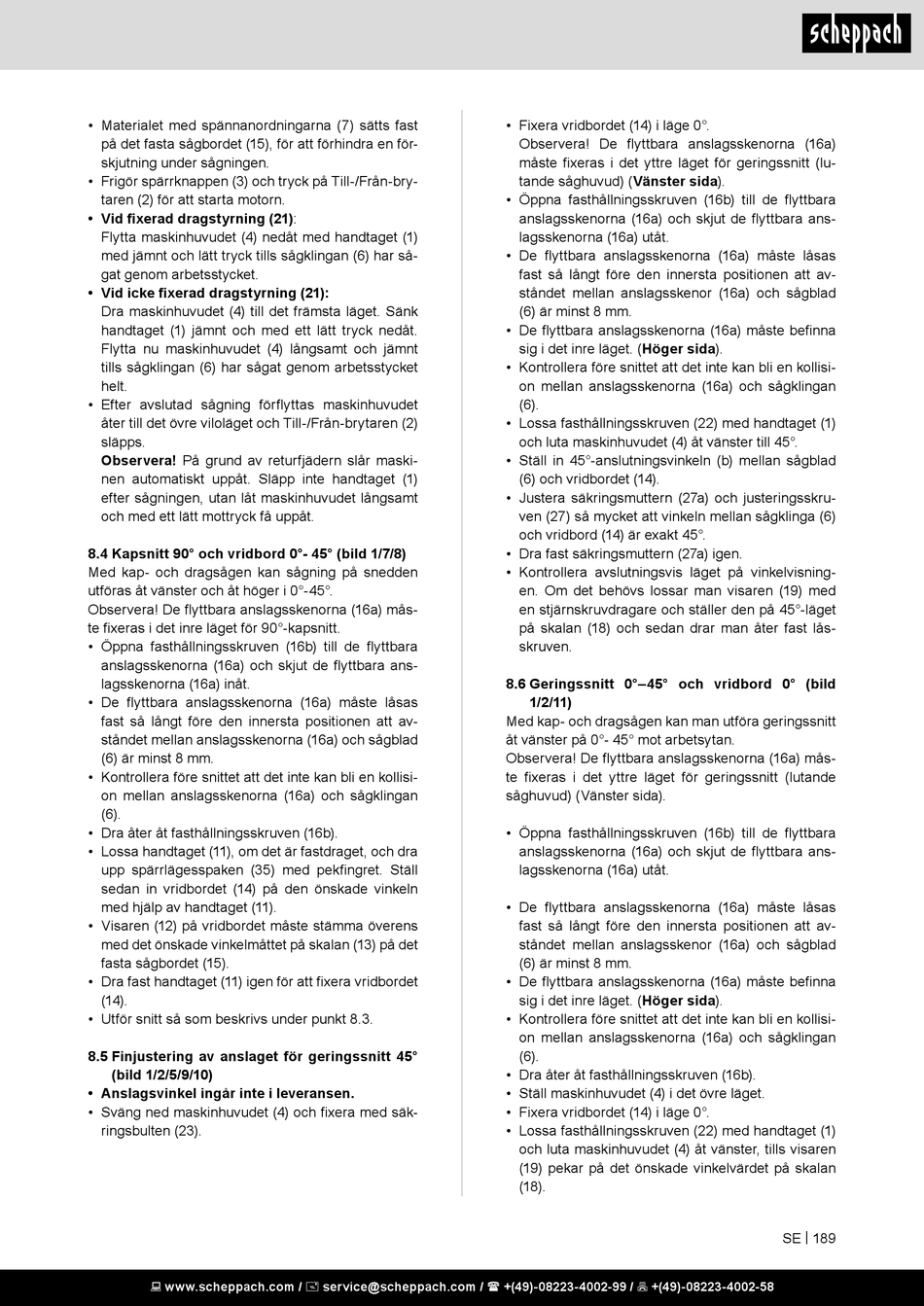

Scheppach HM254 Original Bedienungsanleitung Seite 189

• Materialet med spännanordningarna (7) sätts fast
på det fasta sågbordet (15), för att förhindra en för-
skjutning under sågningen.
• Frigör spärrknappen (3) och tryck på Till-/Från-bry-
taren (2) för att starta motorn.
• Vid fixerad dragstyrning (21):
Flytta maskinhuvudet (4) nedåt med handtaget (1)
med jämnt och lätt tryck tills sågklingan (6) har så-
gat genom arbetsstycket.
• Vid icke fixerad dragstyrning (21):
Dra maskinhuvudet (4) till det främsta läget. Sänk
handtaget (1) jämnt och med ett lätt tryck nedåt.
Flytta nu maskinhuvudet (4) långsamt och jämnt
tills sågklingan (6) har sågat genom arbetsstycket
helt.
• Efter avslutad sågning förflyttas maskinhuvudet
åter till det övre viloläget och Till-/Från-brytaren (2)
släpps.
Observera! På grund av returfjädern slår maski-
nen automatiskt uppåt. Släpp inte handtaget (1)
efter sågningen, utan låt maskinhuvudet långsamt
och med ett lätt mottryck få uppåt.
8.4 Kapsnitt 90° och vridbord 0°- 45° (bild 1/7/8)
Med kap- och dragsågen kan sågning på snedden
utföras åt vänster och åt höger i 0°-45°.
Observera! De flyttbara anslagsskenorna (16a) mås-
te fixeras i det inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruven (16b) till de flyttbara
anslagsskenorna (16a) och skjut de flyttbara ans-
lagsskenorna (16a) inåt.
• De flyttbara anslagsskenorna (16a) måste låsas
fast så långt före den innersta positionen att av-
ståndet mellan anslagsskenorna (16a) och sågblad
(6) är minst 8 mm.
• Kontrollera före snittet att det inte kan bli en kollisi-
on mellan anslagsskenorna (16a) och sågklingan
(6).
• Dra åter åt fasthållningsskruven (16b).
• Lossa handtaget (11), om det är fastdraget, och dra
upp spärrlägesspaken (35) med pekfingret. Ställ
sedan in vridbordet (14) på den önskade vinkeln
med hjälp av handtaget (11).
• Visaren (12) på vridbordet måste stämma överens
med det önskade vinkelmåttet på skalan (13) på det
fasta sågbordet (15).
• Dra fast handtaget (11) igen för att fixera vridbordet
(14).
• Utför snitt så som beskrivs under punkt 8.3.
8.5 Finjustering av anslaget för geringssnitt 45°
(bild 1/2/5/9/10)
• Anslagsvinkel ingår inte i leveransen.
• Sväng ned maskinhuvudet (4) och fixera med säk-
ringsbulten (23).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Fixera vridbordet (14) i läge 0°.
Observera! De flyttbara anslagsskenorna (16a)
måste fixeras i det yttre läget för geringssnitt (lu-
tande såghuvud) (Vänster sida).
• Öppna fasthållningsskruven (16b) till de flyttbara
anslagsskenorna (16a) och skjut de flyttbara ans-
lagsskenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas
fast så långt före den innersta positionen att av-
ståndet mellan anslagsskenor (16a) och sågblad
(6) är minst 8 mm.
• De flyttbara anslagsskenorna (16a) måste befinna
sig i det inre läget. (Höger sida).
• Kontrollera före snittet att det inte kan bli en kollisi-
on mellan anslagsskenorna (16a) och sågklingan
(6).
• Lossa fasthållningsskruven (22) med handtaget (1)
och luta maskinhuvudet (4) åt vänster till 45°.
• Ställ in 45°-anslutningsvinkeln (b) mellan sågblad
(6) och vridbordet (14).
• Justera säkringsmuttern (27a) och justeringsskru-
ven (27) så mycket att vinkeln mellan sågklinga (6)
och vridbord (14) är exakt 45°.
• Dra fast säkringsmuttern (27a) igen.
• Kontrollera avslutningsvis läget på vinkelvisning-
en. Om det behövs lossar man visaren (19) med
en stjärnskruvdragare och ställer den på 45°-läget
på skalan (18) och sedan drar man åter fast lås-
skruven.
8.6 Geringssnitt 0°–45° och vridbord 0° (bild
1/2/11)
Med kap- och dragsågen kan man utföra geringssnitt
åt vänster på 0°- 45° mot arbetsytan.
Observera! De flyttbara anslagsskenorna (16a) mås-
te fixeras i det yttre läget för geringssnitt (lutande
såghuvud) (Vänster sida).
• Öppna fasthållningsskruven (16b) till de flyttbara
anslagsskenorna (16a) och skjut de flyttbara ans-
lagsskenorna (16a) utåt.
• De flyttbara anslagsskenorna (16a) måste låsas
fast så långt före den innersta positionen att av-
ståndet mellan anslagsskenor (16a) och sågblad
(6) är minst 8 mm.
• De flyttbara anslagsskenorna (16a) måste befinna
sig i det inre läget. (Höger sida).
• Kontrollera före snittet att det inte kan bli en kollisi-
on mellan anslagsskenorna (16a) och sågklingan
(6).
• Dra åter åt fasthållningsskruven (16b).
• Ställ maskinhuvudet (4) i det övre läget.
• Fixera vridbordet (14) i läge 0°.
• Lossa fasthållningsskruven (22) med handtaget (1)
och luta maskinhuvudet (4) åt vänster, tills visaren
(19) pekar på det önskade vinkelvärdet på skalan
(18).
