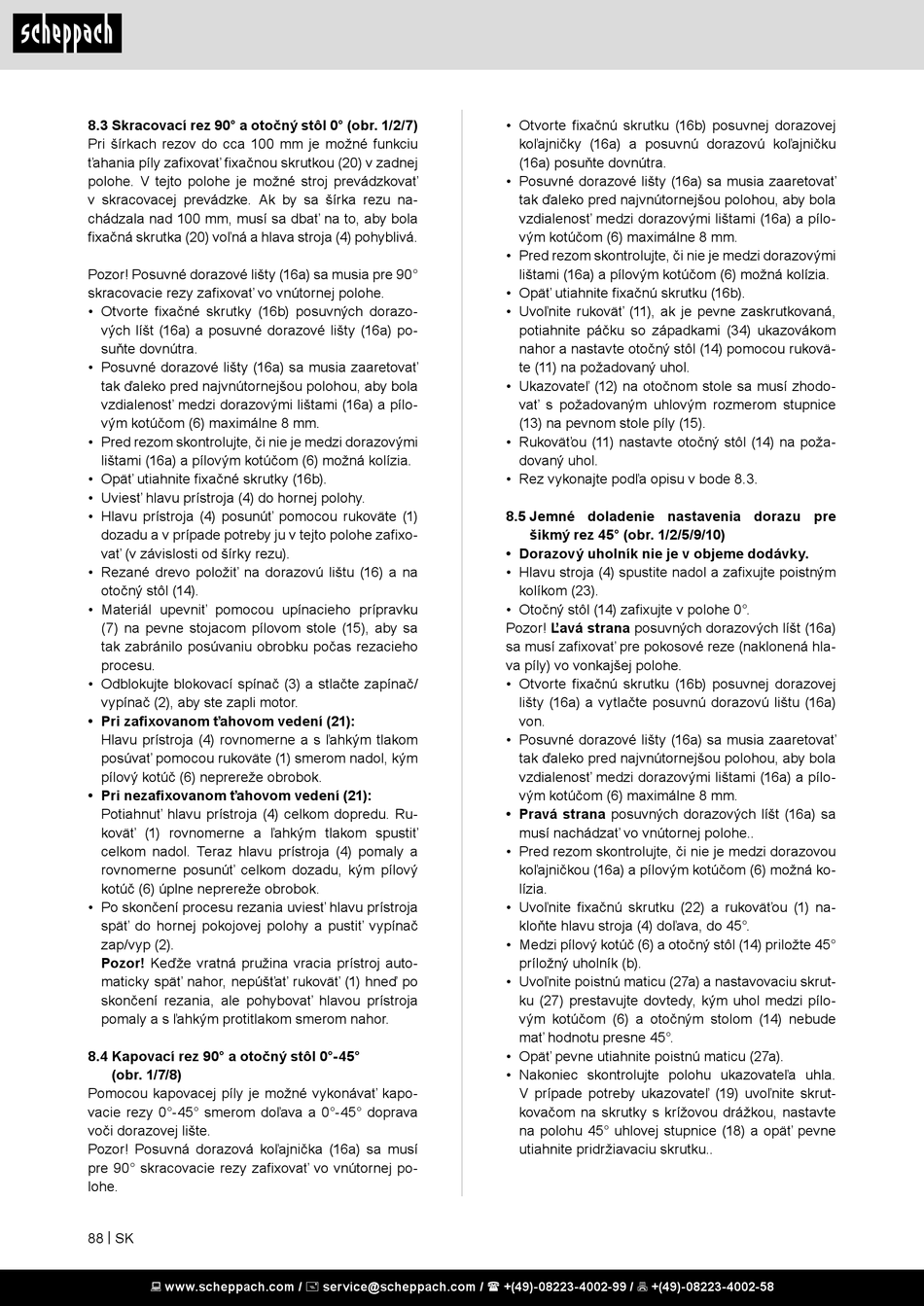

8.3 Skracovací rez 90° a otočný stôl 0° (obr. 1/2/7)
Pri šírkach rezov do cca 100 mm je možné funkciu
ťahania píly zafixovať fixačnou skrutkou (20) v zadnej
polohe. V tejto polohe je možné stroj prevádzkovať
v skracovacej prevádzke. Ak by sa šírka rezu na-
chádzala nad 100 mm, musí sa dbať na to, aby bola
fixačná skrutka (20) voľná a hlava stroja (4) pohyblivá.
Pozor! Posuvné dorazové lišty (16a) sa musia pre 90°
skracovacie rezy zafixovať vo vnútornej polohe.
• Otvorte fixačné skrutky (16b) posuvných dorazo-
vých líšt (16a) a posuvné dorazové lišty (16a) po-
suňte dovnútra.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovými
lištami (16a) a pílovým kotúčom (6) možná kolízia.
• Opäť utiahnite fixačné skrutky (16b).
• Uviesť hlavu prístroja (4) do hornej polohy.
• Hlavu prístroja (4) posunúť pomocou rukoväte (1)
dozadu a v prípade potreby ju v tejto polohe zafixo-
vať (v závislosti od šírky rezu).
• Rezané drevo položiť na dorazovú lištu (16) a na
otočný stôl (14).
• Materiál upevniť pomocou upínacieho prípravku
(7) na pevne stojacom pílovom stole (15), aby sa
tak zabránilo posúvaniu obrobku počas rezacieho
procesu.
• Odblokujte blokovací spínač (3) a stlačte zapínač/
vypínač (2), aby ste zapli motor.
• Pri zafixovanom ťahovom vedení (21):
Hlavu prístroja (4) rovnomerne a s ľahkým tlakom
posúvať pomocou rukoväte (1) smerom nadol, kým
pílový kotúč (6) neprereže obrobok.
• Pri nezafixovanom ťahovom vedení (21):
Potiahnuť hlavu prístroja (4) celkom dopredu. Ru-
koväť (1) rovnomerne a ľahkým tlakom spustiť
celkom nadol. Teraz hlavu prístroja (4) pomaly a
rovnomerne posunúť celkom dozadu, kým pílový
kotúč (6) úplne neprereže obrobok.
• Po skončení procesu rezania uviesť hlavu prístroja
späť do hornej pokojovej polohy a pustiť vypínač
zap/vyp (2).
Pozor! Keďže vratná pružina vracia prístroj auto-
maticky späť nahor, nepúšťať rukoväť (1) hneď po
skončení rezania, ale pohybovať hlavou prístroja
pomaly a s ľahkým protitlakom smerom nahor.
8.4 Kapovací rez 90° a otočný stôl 0°-45°
(obr. 1/7/8)
Pomocou kapovacej píly je možné vykonávať kapo-
vacie rezy 0°-45° smerom doľava a 0°-45° doprava
voči dorazovej lište.
Pozor! Posuvná dorazová koľajnička (16a) sa musí
pre 90° skracovacie rezy zafixovať vo vnútornej po-
lohe.
88 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Otvorte fixačnú skrutku (16b) posuvnej dorazovej
koľajničky (16a) a posuvnú dorazovú koľajničku
(16a) posuňte dovnútra.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovými
lištami (16a) a pílovým kotúčom (6) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16b).
• Uvoľnite rukoväť (11), ak je pevne zaskrutkovaná,
potiahnite páčku so západkami (34) ukazovákom
nahor a nastavte otočný stôl (14) pomocou rukovä-
te (11) na požadovaný uhol.
• Ukazovateľ (12) na otočnom stole sa musí zhodo-
vať s požadovaným uhlovým rozmerom stupnice
(13) na pevnom stole píly (15).
• Rukoväťou (11) nastavte otočný stôl (14) na poža-
dovaný uhol.
• Rez vykonajte podľa opisu v bode 8.3.
8.5 Jemné doladenie nastavenia dorazu pre
šikmý rez 45° (obr. 1/2/5/9/10)
• Dorazový uholník nie je v objeme dodávky.
• Hlavu stroja (4) spustite nadol a zafixujte poistným
kolíkom (23).
• Otočný stôl (14) zafixujte v polohe 0°.
Pozor! Ľavá strana posuvných dorazových líšt (16a)
sa musí zafixovať pre pokosové reze (naklonená hla-
va píly) vo vonkajšej polohe.
• Otvorte fixačnú skrutku (16b) posuvnej dorazovej
lišty (16a) a vytlačte posuvnú dorazovú lištu (16a)
von.
• Posuvné dorazové lišty (16a) sa musia zaaretovať
tak ďaleko pred najvnútornejšou polohou, aby bola
vzdialenosť medzi dorazovými lištami (16a) a pílo-
vým kotúčom (6) maximálne 8 mm.
• Pravá strana posuvných dorazových líšt (16a) sa
musí nachádzať vo vnútornej polohe..
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (16a) a pílovým kotúčom (6) možná ko-
lízia.
• Uvoľnite fixačnú skrutku (22) a rukoväťou (1) na-
kloňte hlavu stroja (4) doľava, do 45°.
• Medzi pílový kotúč (6) a otočný stôl (14) priložte 45°
príložný uholník (b).
• Uvoľnite poistnú maticu (27a) a nastavovaciu skrut-
ku (27) prestavujte dovtedy, kým uhol medzi pílo-
vým kotúčom (6) a otočným stolom (14) nebude
mať hodnotu presne 45°.
• Opäť pevne utiahnite poistnú maticu (27a).
• Nakoniec skontrolujte polohu ukazovateľa uhla.
V prípade potreby ukazovateľ (19) uvoľnite skrut-
kovačom na skrutky s krížovou drážkou, nastavte
na polohu 45° uhlovej stupnice (18) a opäť pevne
utiahnite pridržiavaciu skrutku..
