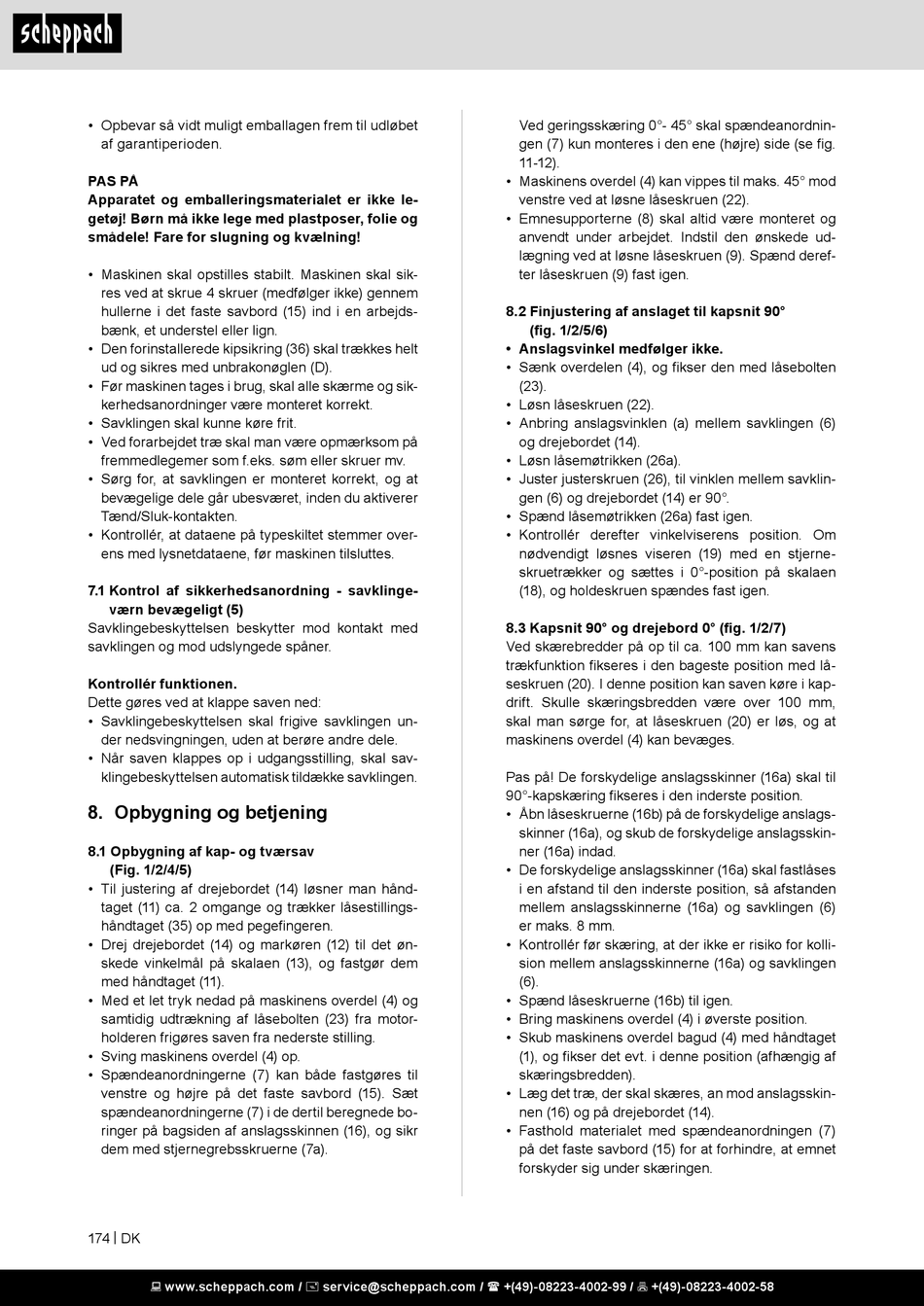

• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
PAS PÅ
Apparatet og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
• Maskinen skal opstilles stabilt. Maskinen skal sik-
res ved at skrue 4 skruer (medfølger ikke) gennem
hullerne i det faste savbord (15) ind i en arbejds-
bænk, et understel eller lign.
• Den forinstallerede kipsikring (36) skal trækkes helt
ud og sikres med unbrakonøglen (D).
• Før maskinen tages i brug, skal alle skærme og sik-
kerhedsanordninger være monteret korrekt.
• Savklingen skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på
fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savklingen er monteret korrekt, og at
bevægelige dele går ubesværet, inden du aktiverer
Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer over-
ens med lysnetdataene, før maskinen tilsluttes.
7.1 Kontrol af sikkerhedsanordning - savklinge-
værn bevægeligt (5)
Savklingebeskyttelsen beskytter mod kontakt med
savklingen og mod udslyngede spåner.
Kontrollér funktionen.
Dette gøres ved at klappe saven ned:
• Savklingebeskyttelsen skal frigive savklingen un-
der nedsvingningen, uden at berøre andre dele.
• Når saven klappes op i udgangsstilling, skal sav-
klingebeskyttelsen automatisk tildække savklingen.

8. Opbygning og betjening

8.1 Opbygning af kap- og tværsav
(Fig. 1/2/4/5)
• Til justering af drejebordet (14) løsner man hånd-
taget (11) ca. 2 omgange og trækker låsestillings-
håndtaget (35) op med pegefingeren.
• Drej drejebordet (14) og markøren (12) til det øn-
skede vinkelmål på skalaen (13), og fastgør dem
med håndtaget (11).
• Med et let tryk nedad på maskinens overdel (4) og
samtidig udtrækning af låsebolten (23) fra motor-
holderen frigøres saven fra nederste stilling.
• Sving maskinens overdel (4) op.
• Spændeanordningerne (7) kan både fastgøres til
venstre og højre på det faste savbord (15). Sæt
spændeanordningerne (7) i de dertil beregnede bo-
ringer på bagsiden af anslagsskinnen (16), og sikr
dem med stjernegrebsskruerne (7a).
174 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ved geringsskæring 0°- 45° skal spændeanordnin-
gen (7) kun monteres i den ene (højre) side (se fig.
11-12).
• Maskinens overdel (4) kan vippes til maks. 45° mod
venstre ved at løsne låseskruen (22).
• Emnesupporterne (8) skal altid være monteret og
anvendt under arbejdet. Indstil den ønskede ud-
lægning ved at løsne låseskruen (9). Spænd deref-
ter låseskruen (9) fast igen.
8.2 Finjustering af anslaget til kapsnit 90°
(fig. 1/2/5/6)
• Anslagsvinkel medfølger ikke.
• Sænk overdelen (4), og fikser den med låsebolten
(23).
• Løsn låseskruen (22).
• Anbring anslagsvinklen (a) mellem savklingen (6)
og drejebordet (14).
• Løsn låsemøtrikken (26a).
• Juster justerskruen (26), til vinklen mellem savklin-
gen (6) og drejebordet (14) er 90°.
• Spænd låsemøtrikken (26a) fast igen.
• Kontrollér derefter vinkelviserens position. Om
nødvendigt løsnes viseren (19) med en stjerne-
skruetrækker og sættes i 0°-position på skalaen
(18), og holdeskruen spændes fast igen.
8.3 Kapsnit 90° og drejebord 0° (fig. 1/2/7)
Ved skærebredder på op til ca. 100 mm kan savens
trækfunktion fikseres i den bageste position med lå-
seskruen (20). I denne position kan saven køre i kap-
drift. Skulle skæringsbredden være over 100 mm,
skal man sørge for, at låseskruen (20) er løs, og at
maskinens overdel (4) kan bevæges.
Pas på! De forskydelige anslagsskinner (16a) skal til
90°-kapskæring fikseres i den inderste position.
• Åbn låseskruerne (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses
i en afstand til den inderste position, så afstanden
mellem anslagsskinnerne (16a) og savklingen (6)
er maks. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruerne (16b) til igen.
• Bring maskinens overdel (4) i øverste position.
• Skub maskinens overdel bagud (4) med håndtaget
(1), og fikser det evt. i denne position (afhængig af
skæringsbredden).
• Læg det træ, der skal skæres, an mod anslagsskin-
nen (16) og på drejebordet (14).
• Fasthold materialet med spændeanordningen (7)
på det faste savbord (15) for at forhindre, at emnet
forskyder sig under skæringen.
