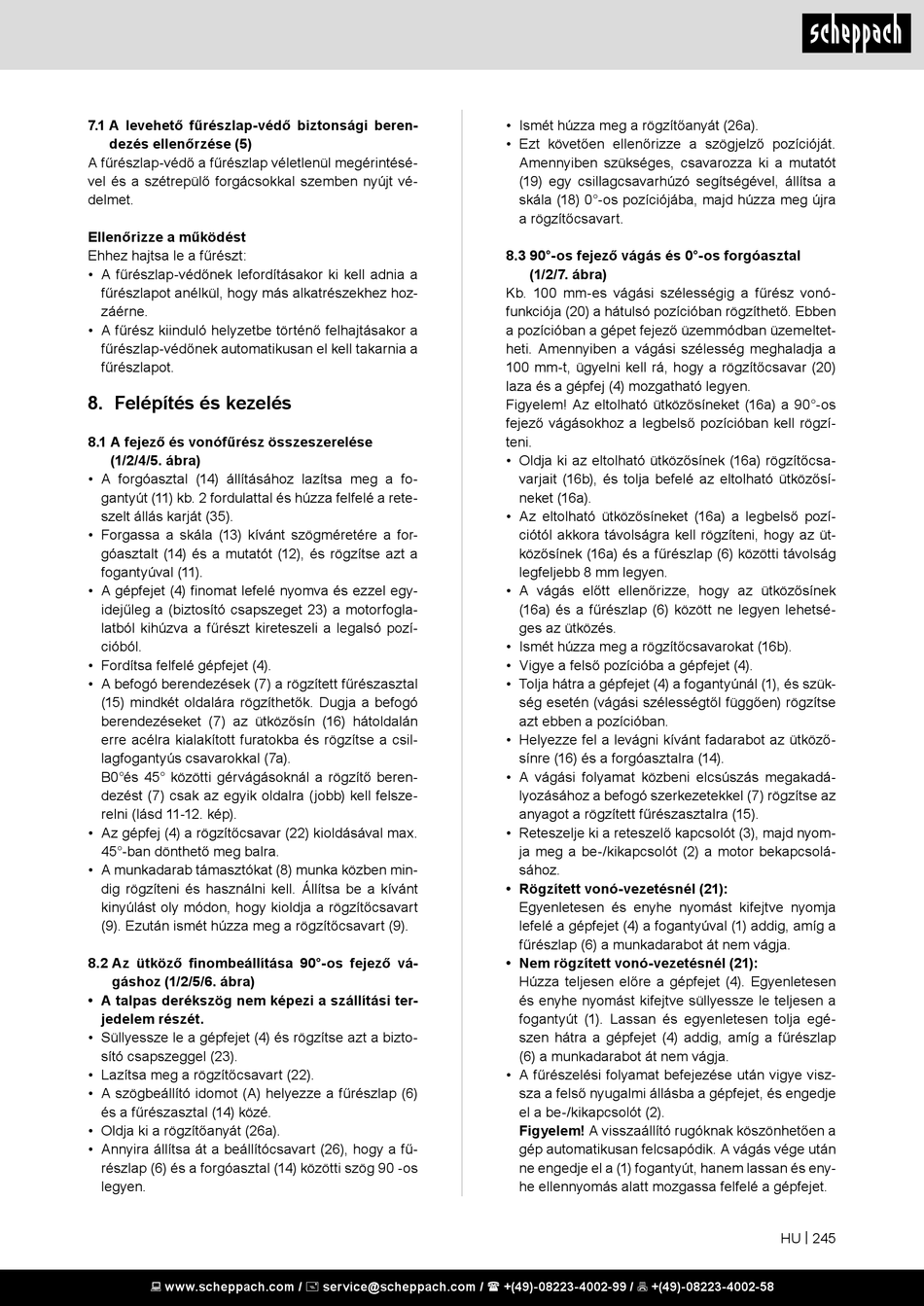

7.1 A levehető fűrészlap-védő biztonsági beren-
dezés ellenőrzése (5)
A fűrészlap-védő a fűrészlap véletlenül megérintésé-
vel és a szétrepülő forgácsokkal szemben nyújt vé-
delmet.
Ellenőrizze a működést
Ehhez hajtsa le a fűrészt:
• A fűrészlap-védőnek lefordításakor ki kell adnia a
fűrészlapot anélkül, hogy más alkatrészekhez hoz-
záérne.
• A fűrész kiinduló helyzetbe történő felhajtásakor a
fűrészlap-védőnek automatikusan el kell takarnia a
fűrészlapot.
8. Felépítés és kezelés
8.1 A fejező és vonófűrész összeszerelése
(1/2/4/5. ábra)
• A forgóasztal (14) állításához lazítsa meg a fo-
gantyút (11) kb. 2 fordulattal és húzza felfelé a rete-
szelt állás karját (35).
• Forgassa a skála (13) kívánt szögméretére a for-
góasztalt (14) és a mutatót (12), és rögzítse azt a
fogantyúval (11).
• A gépfejet (4) finomat lefelé nyomva és ezzel egy-
idejűleg a (biztosító csapszeget 23) a motorfogla-
latból kihúzva a fűrészt kireteszeli a legalsó pozí-
cióból.
• Fordítsa felfelé gépfejet (4).
• A befogó berendezések (7) a rögzített fűrészasztal
(15) mindkét oldalára rögzíthetők. Dugja a befogó
berendezéseket (7) az ütközősín (16) hátoldalán
erre acélra kialakított furatokba és rögzítse a csil-
lagfogantyús csavarokkal (7a).
B0°és 45° közötti gérvágásoknál a rögzítő beren-
dezést (7) csak az egyik oldalra (jobb) kell felsze-
relni (lásd 11-12. kép).
• Az gépfej (4) a rögzítőcsavar (22) kioldásával max.
45°-ban dönthető meg balra.
• A munkadarab támasztókat (8) munka közben min-
dig rögzíteni és használni kell. Állítsa be a kívánt
kinyúlást oly módon, hogy kioldja a rögzítőcsavart
(9). Ezután ismét húzza meg a rögzítőcsavart (9).
8.2 Az ütköző finombeállítása 90°-os fejező vá-
gáshoz (1/2/5/6. ábra)
• A talpas derékszög nem képezi a szállítási ter-
jedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a bizto-
sító csapszeggel (23).
• Lazítsa meg a rögzítőcsavart (22).
• A szögbeállító idomot (A) helyezze a fűrészlap (6)
és a fűrészasztal (14) közé.
• Oldja ki a rögzítőanyát (26a).
• Annyira állítsa át a beállítócsavart (26), hogy a fű-
részlap (6) és a forgóasztal (14) közötti szög 90 -os
legyen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Ismét húzza meg a rögzítőanyát (26a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, csavarozza ki a mutatót
(19) egy csillagcsavarhúzó segítségével, állítsa a
skála (18) 0°-os pozíciójába, majd húzza meg újra
a rögzítőcsavart.
8.3 90°-os fejező vágás és 0°-os forgóasztal
(1/2/7. ábra)
Kb. 100 mm-es vágási szélességig a fűrész vonó-
funkciója (20) a hátulsó pozícióban rögzíthető. Ebben
a pozícióban a gépet fejező üzemmódban üzemeltet-
heti. Amennyiben a vágási szélesség meghaladja a
100 mm-t, ügyelni kell rá, hogy a rögzítőcsavar (20)
laza és a gépfej (4) mozgatható legyen.
Figyelem! Az eltolható ütközősíneket (16a) a 90°-os
fejező vágásokhoz a legbelső pozícióban kell rögzí-
teni.
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varjait (16b), és tolja befelé az eltolható ütközősí-
neket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legfeljebb 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavarokat (16b).
• Vigye a felső pozícióba a gépfejet (4).
• Tolja hátra a gépfejet (4) a fogantyúnál (1), és szük-
ség esetén (vágási szélességtől függően) rögzítse
azt ebben a pozícióban.
• Helyezze fel a levágni kívánt fadarabot az ütköző-
sínre (16) és a forgóasztalra (14).
• A vágási folyamat közbeni elcsúszás megakadá-
lyozásához a befogó szerkezetekkel (7) rögzítse az
anyagot a rögzített fűrészasztalra (15).
• Reteszelje ki a reteszelő kapcsolót (3), majd nyom-
ja meg a be-/kikapcsolót (2) a motor bekapcsolá-
sához.
• Rögzített vonó-vezetésnél (21):
Egyenletesen és enyhe nyomást kifejtve nyomja
lefelé a gépfejet (4) a fogantyúval (1) addig, amíg a
fűrészlap (6) a munkadarabot át nem vágja.
• Nem rögzített vonó-vezetésnél (21):
Húzza teljesen előre a gépfejet (4). Egyenletesen
és enyhe nyomást kifejtve süllyessze le teljesen a
fogantyút (1). Lassan és egyenletesen tolja egé-
szen hátra a gépfejet (4) addig, amíg a fűrészlap
(6) a munkadarabot át nem vágja.
• A fűrészelési folyamat befejezése után vigye visz-
sza a felső nyugalmi állásba a gépfejet, és engedje
el a be-/kikapcsolót (2).
Figyelem! A visszaállító rugóknak köszönhetően a
gép automatikusan felcsapódik. A vágás vége után
ne engedje el a (1) fogantyút, hanem lassan és eny-
he ellennyomás alatt mozgassa felfelé a gépfejet.
HU | 245
