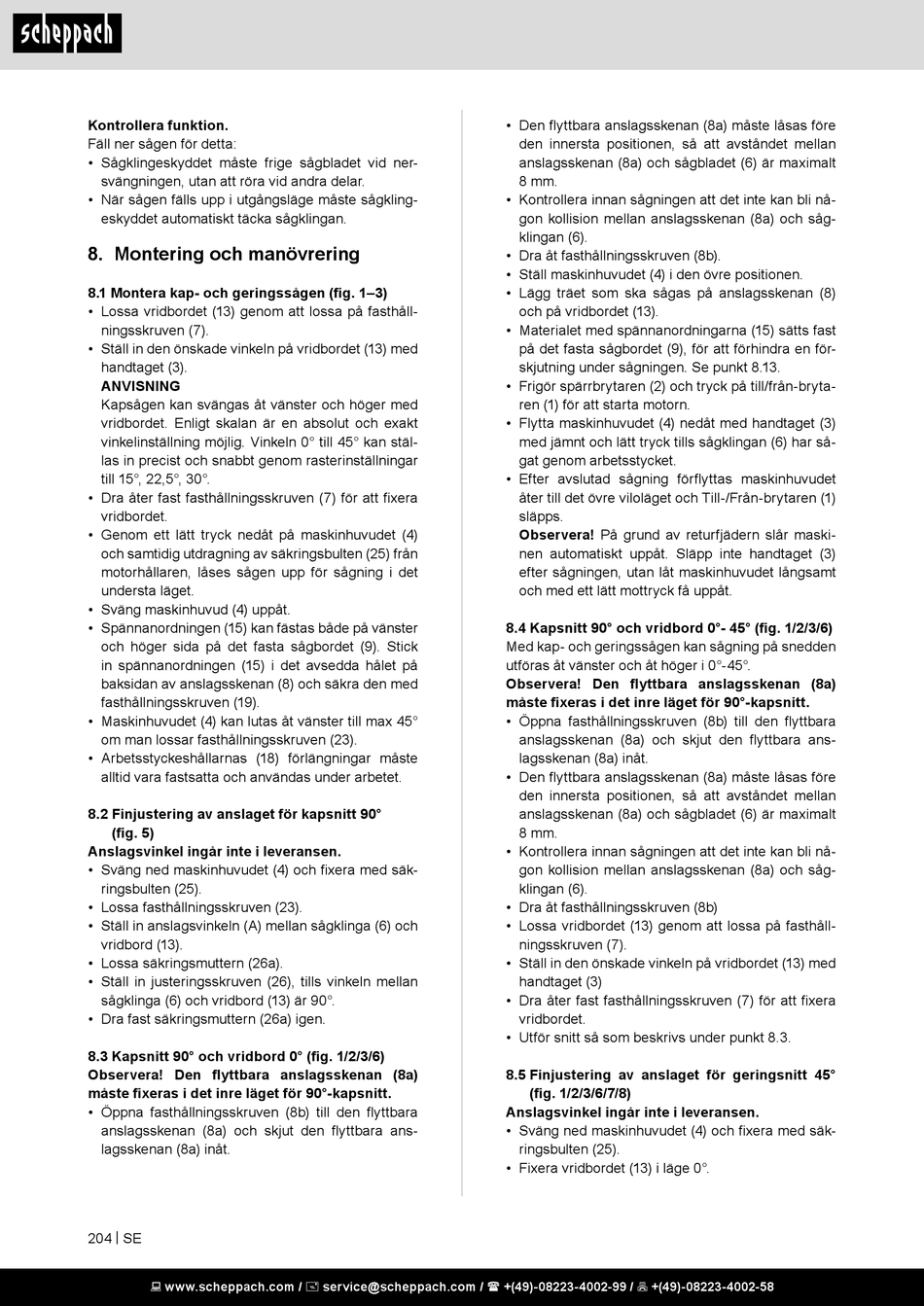

Kontrollera funktion.
Fäll ner sågen för detta:
• Sågklingeskyddet måste frige sågbladet vid ner-
svängningen, utan att röra vid andra delar.
• När sågen fälls upp i utgångsläge måste sågkling-
eskyddet automatiskt täcka sågklingan.
8. Montering och manövrering
8.1 Montera kap- och geringssågen (fig. 1–3)
• Lossa vridbordet (13) genom att lossa på fasthåll-
ningsskruven (7).
• Ställ in den önskade vinkeln på vridbordet (13) med
handtaget (3).
ANVISNING
Kapsågen kan svängas åt vänster och höger med
vridbordet. Enligt skalan är en absolut och exakt
vinkelinställning möjlig. Vinkeln 0° till 45° kan stäl-
las in precist och snabbt genom rasterinställningar
till 15°, 22,5°, 30°.
• Dra åter fast fasthållningsskruven (7) för att fixera
vridbordet.
• Genom ett lätt tryck nedåt på maskinhuvudet (4)
och samtidig utdragning av säkringsbulten (25) från
motorhållaren, låses sågen upp för sågning i det
understa läget.
• Sväng maskinhuvud (4) uppåt.
• Spännanordningen (15) kan fästas både på vänster
och höger sida på det fasta sågbordet (9). Stick
in spännanordningen (15) i det avsedda hålet på
baksidan av anslagsskenan (8) och säkra den med
fasthållningsskruven (19).
• Maskinhuvudet (4) kan lutas åt vänster till max 45°
om man lossar fasthållningsskruven (23).
• Arbetsstyckeshållarnas (18) förlängningar måste
alltid vara fastsatta och användas under arbetet.
8.2 Finjustering av anslaget för kapsnitt 90°
(fig. 5)
Anslagsvinkel ingår inte i leveransen.
• Sväng ned maskinhuvudet (4) och fixera med säk-
ringsbulten (25).
• Lossa fasthållningsskruven (23).
• Ställ in anslagsvinkeln (A) mellan sågklinga (6) och
vridbord (13).
• Lossa säkringsmuttern (26a).
• Ställ in justeringsskruven (26), tills vinkeln mellan
sågklinga (6) och vridbord (13) är 90°.
• Dra fast säkringsmuttern (26a) igen.
8.3 Kapsnitt 90° och vridbord 0° (fig. 1/2/3/6)
Observera! Den flyttbara anslagsskenan (8a)
måste fixeras i det inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruven (8b) till den flyttbara
anslagsskenan (8a) och skjut den flyttbara ans-
lagsskenan (8a) inåt.
204 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Den flyttbara anslagsskenan (8a) måste låsas före
den innersta positionen, så att avståndet mellan
anslagsskenan (8a) och sågbladet (6) är maximalt
8 mm.
• Kontrollera innan sågningen att det inte kan bli nå-
gon kollision mellan anslagsskenan (8a) och såg-
klingan (6).
• Dra åt fasthållningsskruven (8b).
• Ställ maskinhuvudet (4) i den övre positionen.
• Lägg träet som ska sågas på anslagsskenan (8)
och på vridbordet (13).
• Materialet med spännanordningarna (15) sätts fast
på det fasta sågbordet (9), för att förhindra en för-
skjutning under sågningen. Se punkt 8.13.
• Frigör spärrbrytaren (2) och tryck på till/från-bryta-
ren (1) för att starta motorn.
• Flytta maskinhuvudet (4) nedåt med handtaget (3)
med jämnt och lätt tryck tills sågklingan (6) har så-
gat genom arbetsstycket.
• Efter avslutad sågning förflyttas maskinhuvudet
åter till det övre viloläget och Till-/Från-brytaren (1)
släpps.
Observera! På grund av returfjädern slår maski-
nen automatiskt uppåt. Släpp inte handtaget (3)
efter sågningen, utan låt maskinhuvudet långsamt
och med ett lätt mottryck få uppåt.
8.4 Kapsnitt 90° och vridbord 0°- 45° (fig. 1/2/3/6)
Med kap- och geringssågen kan sågning på snedden
utföras åt vänster och åt höger i 0°-45°.
Observera! Den flyttbara anslagsskenan (8a)
måste fixeras i det inre läget för 90°-kapsnitt.
• Öppna fasthållningsskruven (8b) till den flyttbara
anslagsskenan (8a) och skjut den flyttbara ans-
lagsskenan (8a) inåt.
• Den flyttbara anslagsskenan (8a) måste låsas före
den innersta positionen, så att avståndet mellan
anslagsskenan (8a) och sågbladet (6) är maximalt
8 mm.
• Kontrollera innan sågningen att det inte kan bli nå-
gon kollision mellan anslagsskenan (8a) och såg-
klingan (6).
• Dra åt fasthållningsskruven (8b)
• Lossa vridbordet (13) genom att lossa på fasthåll-
ningsskruven (7).
• Ställ in den önskade vinkeln på vridbordet (13) med
handtaget (3)
• Dra åter fast fasthållningsskruven (7) för att fixera
vridbordet.
• Utför snitt så som beskrivs under punkt 8.3.
8.5 Finjustering av anslaget för geringsnitt 45°
(fig. 1/2/3/6/7/8)
Anslagsvinkel ingår inte i leveransen.
• Sväng ned maskinhuvudet (4) och fixera med säk-
ringsbulten (25).
• Fixera vridbordet (13) i läge 0°.
