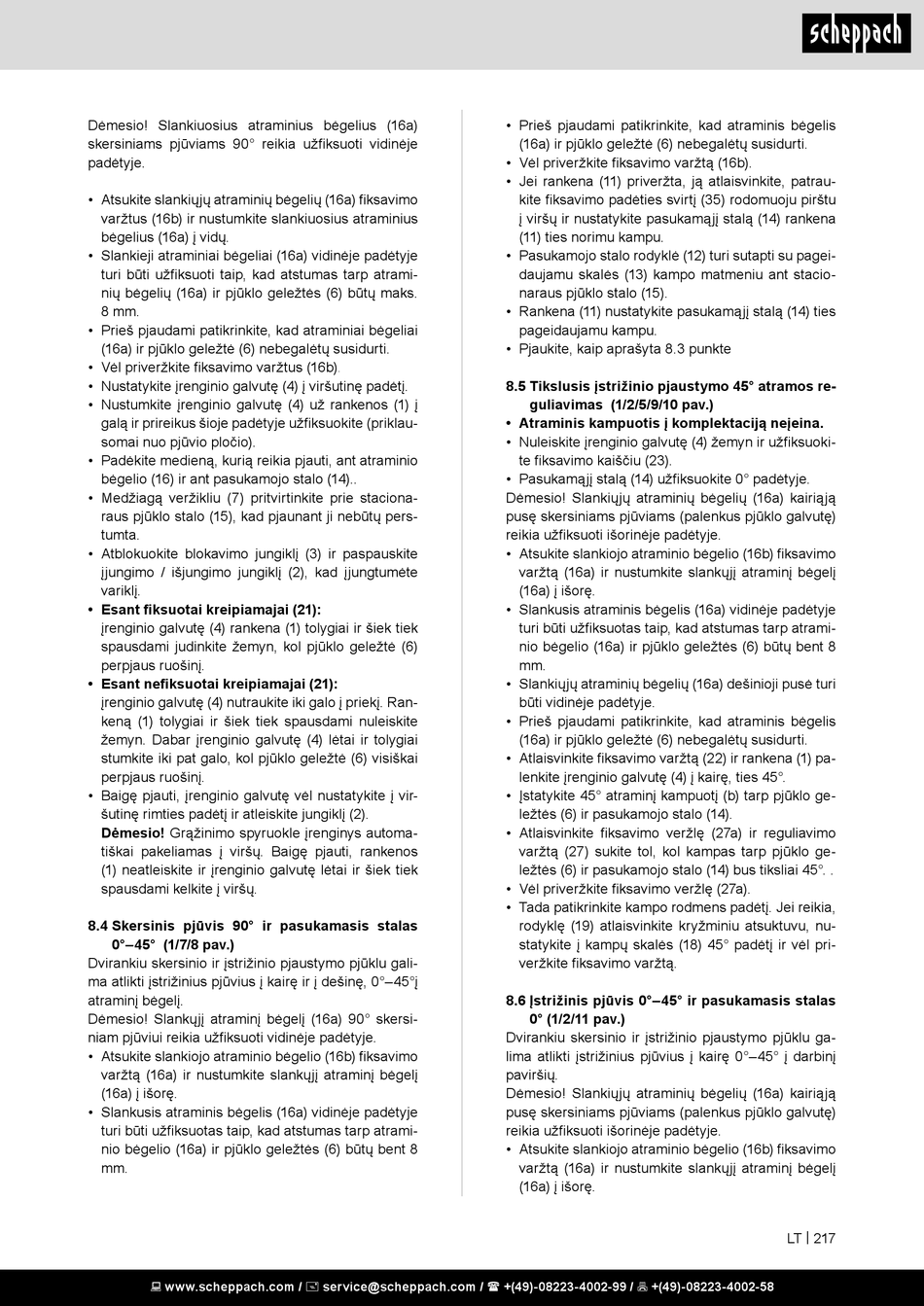

Dėmesio! Slankiuosius atraminius bėgelius (16a)
skersiniams pjūviams 90° reikia užfiksuoti vidinėje
padėtyje.
• Atsukite slankiųjų atraminių bėgelių (16a) fiksavimo
varžtus (16b) ir nustumkite slankiuosius atraminius
bėgelius (16a) į vidų.
• Slankieji atraminiai bėgeliai (16a) vidinėje padėtyje
turi būti užfiksuoti taip, kad atstumas tarp atrami-
nių bėgelių (16a) ir pjūklo geležtės (6) būtų maks.
8 mm.
• Prieš pjaudami patikrinkite, kad atraminiai bėgeliai
(16a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtus
• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.
• Nustumkite įrenginio galvutę (4) už rankenos (1) į
galą ir prireikus šioje padėtyje užfiksuokite (priklau-
somai nuo pjūvio pločio).
• Padėkite medieną, kurią reikia pjauti, ant atraminio
bėgelio (16) ir ant pasukamojo stalo (14)..
• Medžiagą veržikliu (7) pritvirtinkite prie staciona-
raus pjūklo stalo (15), kad pjaunant ji nebūtų pers-
tumta.
• Atblokuokite blokavimo jungiklį (3) ir paspauskite
įjungimo / išjungimo jungiklį (2), kad įjungtumėte
variklį.
• Esant fiksuotai kreipiamajai (21):
įrenginio galvutę (4) rankena (1) tolygiai ir šiek tiek
spausdami judinkite žemyn, kol pjūklo geležtė (6)
perpjaus ruošinį.
• Esant nefiksuotai kreipiamajai (21):
įrenginio galvutę (4) nutraukite iki galo į priekį. Ran-
keną (1) tolygiai ir šiek tiek spausdami nuleiskite
žemyn. Dabar įrenginio galvutę (4) lėtai ir tolygiai
stumkite iki pat galo, kol pjūklo geležtė (6) visiškai
perpjaus ruošinį.
• Baigę pjauti, įrenginio galvutę vėl nustatykite į vir-
šutinę rimties padėtį ir atleiskite jungiklį (2).
Dėmesio! Grąžinimo spyruokle įrenginys automa-
tiškai pakeliamas į viršų. Baigę pjauti, rankenos
(1) neatleiskite ir įrenginio galvutę lėtai ir šiek tiek
spausdami kelkite į viršų.
8.4 Skersinis pjūvis 90° ir pasukamasis stalas
0°–45° (1/7/8 pav.)
Dvirankiu skersinio ir įstrižinio pjaustymo pjūklu gali-
ma atlikti įstrižinius pjūvius į kairę ir į dešinę, 0°–45°į
atraminį bėgelį.
Dėmesio! Slankųjį atraminį bėgelį (16a) 90° skersi-
niam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (16b) fiksavimo
varžtą (16a) ir nustumkite slankųjį atraminį bėgelį
(16a) į išorę.
• Slankusis atraminis bėgelis (16a) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atrami-
nio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8
mm.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
(16b).
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(16a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (16b).
• Jei rankena (11) priveržta, ją atlaisvinkite, patrau-
kite fiksavimo padėties svirtį (35) rodomuoju pirštu
į viršų ir nustatykite pasukamąjį stalą (14) rankena
(11) ties norimu kampu.
• Pasukamojo stalo rodyklė (12) turi sutapti su pagei-
daujamu skalės (13) kampo matmeniu ant stacio-
naraus pjūklo stalo (15).
• Rankena (11) nustatykite pasukamąjį stalą (14) ties
pageidaujamu kampu.
• Pjaukite, kaip aprašyta 8.3 punkte
8.5 Tikslusis įstrižinio pjaustymo 45° atramos re-
guliavimas (1/2/5/9/10 pav.)
• Atraminis kampuotis į komplektaciją neįeina.
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuoki-
te fiksavimo kaiščiu (23).
• Pasukamąjį stalą (14) užfiksuokite 0° padėtyje.
Dėmesio! Slankiųjų atraminių bėgelių (16a) kairiąją
pusę skersiniams pjūviams (palenkus pjūklo galvutę)
reikia užfiksuoti išorinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (16b) fiksavimo
varžtą (16a) ir nustumkite slankųjį atraminį bėgelį
(16a) į išorę.
• Slankusis atraminis bėgelis (16a) vidinėje padėtyje
turi būti užfiksuotas taip, kad atstumas tarp atrami-
nio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8
mm.
• Slankiųjų atraminių bėgelių (16a) dešinioji pusė turi
būti vidinėje padėtyje.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(16a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Atlaisvinkite fiksavimo varžtą (22) ir rankena (1) pa-
lenkite įrenginio galvutę (4) į kairę, ties 45°.
• Įstatykite 45° atraminį kampuotį (b) tarp pjūklo ge-
ležtės (6) ir pasukamojo stalo (14).
• Atlaisvinkite fiksavimo veržlę (27a) ir reguliavimo
varžtą (27) sukite tol, kol kampas tarp pjūklo ge-
ležtės (6) ir pasukamojo stalo (14) bus tiksliai 45°. .
• Vėl priveržkite fiksavimo veržlę (27a).
• Tada patikrinkite kampo rodmens padėtį. Jei reikia,
rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nu-
statykite į kampų skalės (18) 45° padėtį ir vėl pri-
veržkite fiksavimo varžtą.
8.6 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0° (1/2/11 pav.)
Dvirankiu skersinio ir įstrižinio pjaustymo pjūklu ga-
lima atlikti įstrižinius pjūvius į kairę 0°–45° į darbinį
paviršių.
Dėmesio! Slankiųjų atraminių bėgelių (16a) kairiąją
pusę skersiniams pjūviams (palenkus pjūklo galvutę)
reikia užfiksuoti išorinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (16b) fiksavimo
varžtą (16a) ir nustumkite slankųjį atraminį bėgelį
(16a) į išorę.
