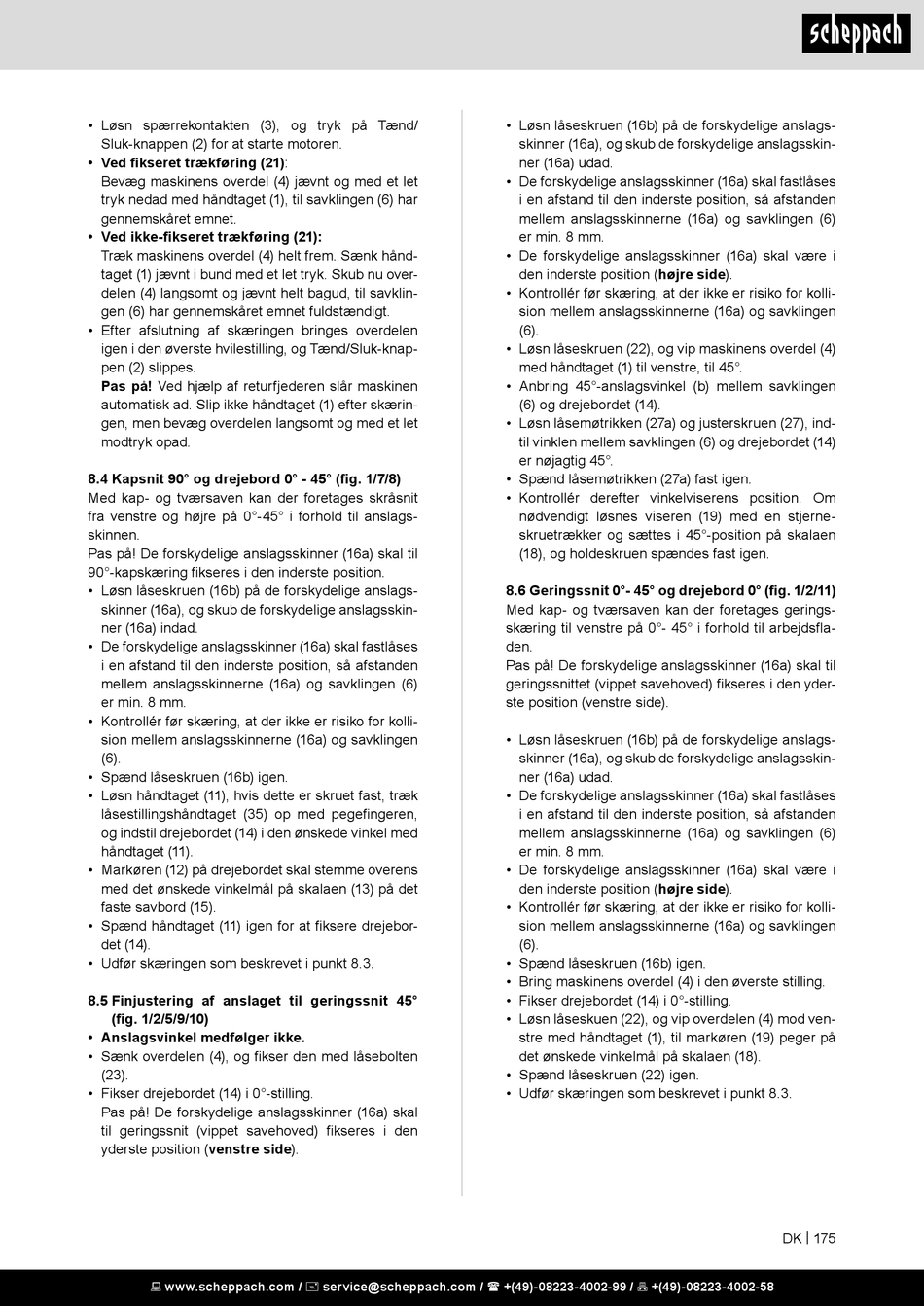

Scheppach HM254 Original Bedienungsanleitung Seite 175

• Løsn spærrekontakten (3), og tryk på Tænd/
Sluk-knappen (2) for at starte motoren.
• Ved fikseret trækføring (21):
Bevæg maskinens overdel (4) jævnt og med et let
tryk nedad med håndtaget (1), til savklingen (6) har
gennemskåret emnet.
• Ved ikke-fikseret trækføring (21):
Træk maskinens overdel (4) helt frem. Sænk hånd-
taget (1) jævnt i bund med et let tryk. Skub nu over-
delen (4) langsomt og jævnt helt bagud, til savklin-
gen (6) har gennemskåret emnet fuldstændigt.
• Efter afslutning af skæringen bringes overdelen
igen i den øverste hvilestilling, og Tænd/Sluk-knap-
pen (2) slippes.
Pas på! Ved hjælp af returfjederen slår maskinen
automatisk ad. Slip ikke håndtaget (1) efter skærin-
gen, men bevæg overdelen langsomt og med et let
modtryk opad.
8.4 Kapsnit 90° og drejebord 0° - 45° (fig. 1/7/8)
Med kap- og tværsaven kan der foretages skråsnit
fra venstre og højre på 0°-45° i forhold til anslags-
skinnen.
Pas på! De forskydelige anslagsskinner (16a) skal til
90°-kapskæring fikseres i den inderste position.
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses
i en afstand til den inderste position, så afstanden
mellem anslagsskinnerne (16a) og savklingen (6)
er min. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruen (16b) igen.
• Løsn håndtaget (11), hvis dette er skruet fast, træk
låsestillingshåndtaget (35) op med pegefingeren,
og indstil drejebordet (14) i den ønskede vinkel med
håndtaget (11).
• Markøren (12) på drejebordet skal stemme overens
med det ønskede vinkelmål på skalaen (13) på det
faste savbord (15).
• Spænd håndtaget (11) igen for at fiksere drejebor-
det (14).
• Udfør skæringen som beskrevet i punkt 8.3.
8.5 Finjustering af anslaget til geringssnit 45°
(fig. 1/2/5/9/10)
• Anslagsvinkel medfølger ikke.
• Sænk overdelen (4), og fikser den med låsebolten
(23).
• Fikser drejebordet (14) i 0°-stilling.
Pas på! De forskydelige anslagsskinner (16a) skal
til geringssnit (vippet savehoved) fikseres i den
yderste position (venstre side).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses
i en afstand til den inderste position, så afstanden
mellem anslagsskinnerne (16a) og savklingen (6)
er min. 8 mm.
• De forskydelige anslagsskinner (16a) skal være i
den inderste position (højre side).
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Løsn låseskruen (22), og vip maskinens overdel (4)
med håndtaget (1) til venstre, til 45°.
• Anbring 45°-anslagsvinkel (b) mellem savklingen
(6) og drejebordet (14).
• Løsn låsemøtrikken (27a) og justerskruen (27), ind-
til vinklen mellem savklingen (6) og drejebordet (14)
er nøjagtig 45°.
• Spænd låsemøtrikken (27a) fast igen.
• Kontrollér derefter vinkelviserens position. Om
nødvendigt løsnes viseren (19) med en stjerne-
skruetrækker og sættes i 45°-position på skalaen
(18), og holdeskruen spændes fast igen.
8.6 Geringssnit 0°- 45° og drejebord 0° (fig. 1/2/11)
Med kap- og tværsaven kan der foretages gerings-
skæring til venstre på 0°- 45° i forhold til arbejdsfla-
den.
Pas på! De forskydelige anslagsskinner (16a) skal til
geringssnittet (vippet savehoved) fikseres i den yder-
ste position (venstre side).
• Løsn låseskruen (16b) på de forskydelige anslags-
skinner (16a), og skub de forskydelige anslagsskin-
ner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses
i en afstand til den inderste position, så afstanden
mellem anslagsskinnerne (16a) og savklingen (6)
er min. 8 mm.
• De forskydelige anslagsskinner (16a) skal være i
den inderste position (højre side).
• Kontrollér før skæring, at der ikke er risiko for kolli-
sion mellem anslagsskinnerne (16a) og savklingen
(6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Fikser drejebordet (14) i 0°-stilling.
• Løsn låseskuen (22), og vip overdelen (4) mod ven-
stre med håndtaget (1), til markøren (19) peger på
det ønskede vinkelmål på skalaen (18).
• Spænd låseskruen (22) igen.
• Udfør skæringen som beskrevet i punkt 8.3.
