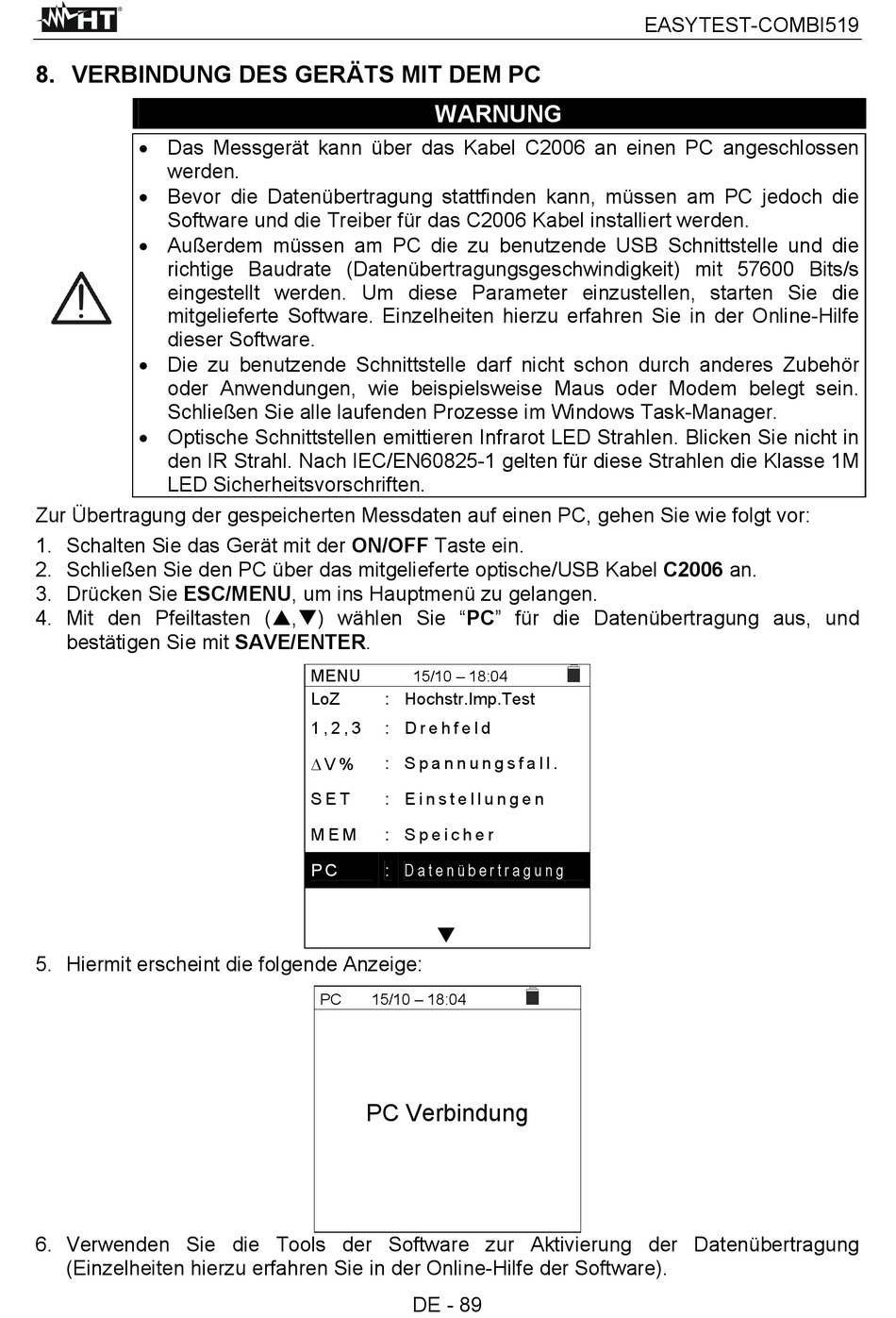

8. VERBINDUNG DES GERÄTS MIT DEM PC
Das Messgerät kann über das Kabel C2006 an einen PC angeschlossen
werden.
Bevor die Datenübertragung stattfinden kann, müssen am PC jedoch die
Software und die Treiber für das C2006 Kabel installiert werden.
Außerdem müssen am PC die zu benutzende USB Schnittstelle und die
richtige Baudrate (Datenübertragungsgeschwindigkeit) mit 57600 Bits/s
eingestellt werden. Um diese Parameter einzustellen, starten Sie die
mitgelieferte Software. Einzelheiten hierzu erfahren Sie in der Online-Hilfe
dieser Software.
Die zu benutzende Schnittstelle darf nicht schon durch anderes Zubehör
oder Anwendungen, wie beispielsweise Maus oder Modem belegt sein.
Schließen Sie alle laufenden Prozesse im Windows Task-Manager.
Optische Schnittstellen emittieren Infrarot LED Strahlen. Blicken Sie nicht in
den IR Strahl. Nach IEC/EN60825-1 gelten für diese Strahlen die Klasse 1M
LED Sicherheitsvorschriften.
Zur Übertragung der gespeicherten Messdaten auf einen PC, gehen Sie wie folgt vor:
1. Schalten Sie das Gerät mit der ON/OFF Taste ein.
2. Schließen Sie den PC über das mitgelieferte optische/USB Kabel C2006 an.
3. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen.
4. Mit den Pfeiltasten (,) wählen Sie "PC" für die Datenübertragung aus, und
bestätigen Sie mit SAVE/ENTER.
5. Hiermit erscheint die folgende Anzeige:
6. Verwenden Sie die Tools der Software zur Aktivierung der Datenübertragung
(Einzelheiten hierzu erfahren Sie in der Online-Hilfe der Software).
WARNUNG
MENU
15/10 – 18:04
LoZ
: Hochstr.Imp.Test
1 , 2 , 3
: D r e h f e l d
V %
: S p a n n u n g s f a l l .
S E T
: E i n s t e l l u n g e n
M E M
: S p e i c h e r
: D a t e n ü b e r t r a g u n g
P C
PC
15/10 – 18:04
PC Verbindung
DE - 89
EASYTEST-COMBI519
