HINWEIS.
Oszilloskopeingänge bieten keine ordnungsgemäßen Abschlusswiderstände
für niederohmige Kabel. Zur Vermeidung ungenauer Amplituden aufgrund
falscher Lasten und Reflexionen setzen Sie einen Durchführungsabschluss
mit 75 Ohm (Tektronix Teilenummer 011-0055-02 oder gleichwertig)
zwischen das 75-Ohm-Koaxialkabel der Signalquelle und den
BNC-Eingangsstecker des Oszilloskops.

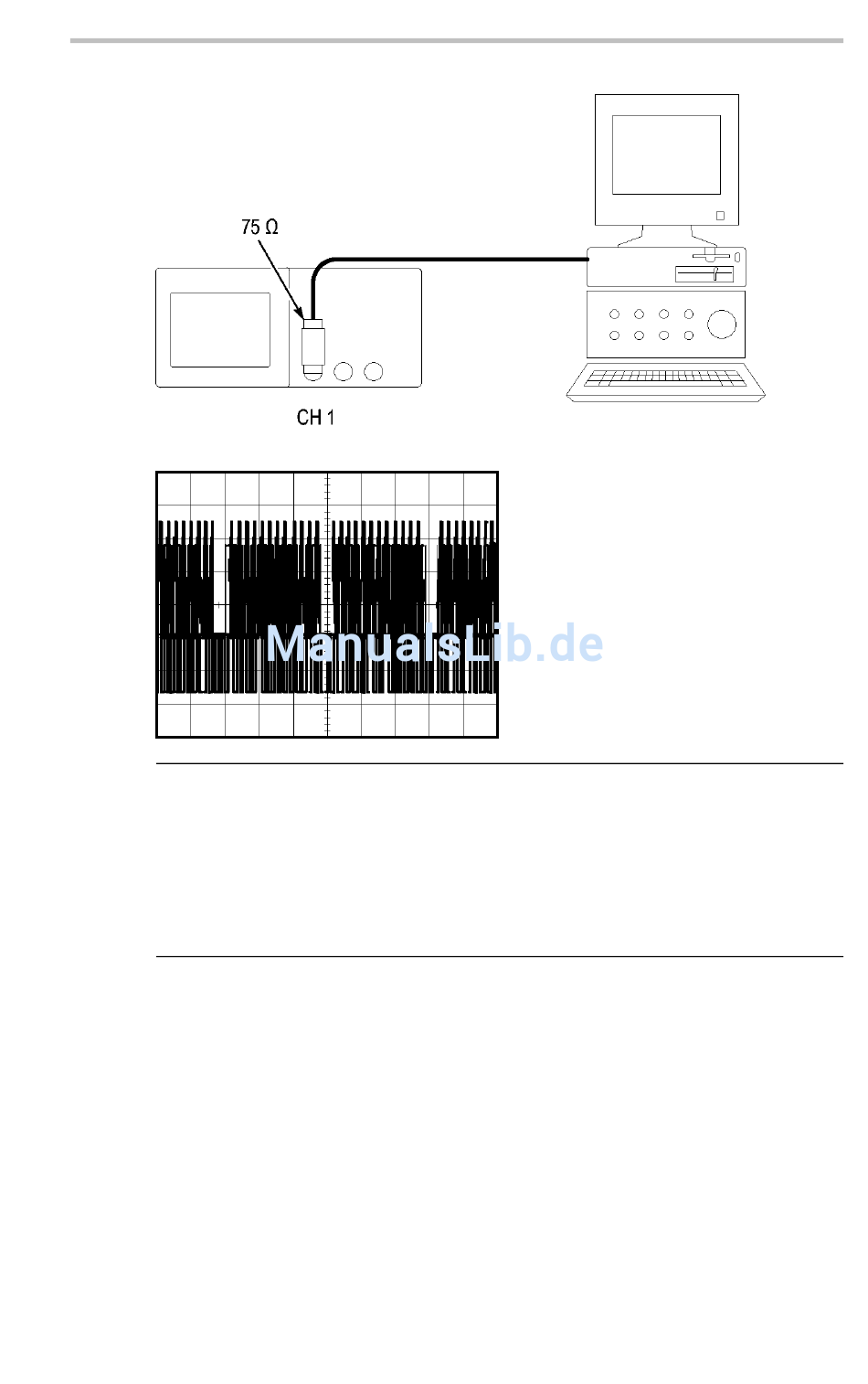

Triggerung auf Videohalbbilder

Automatisch.
vor:
1. Drücken Sie die Taste AUTOSET. Wenn Auto-Setup abgeschlossen
ist, zeigt das Oszilloskop das Videosignal mit Synchronisation auf
Alle Halbbilder an.
