Hintergrundwissen zur Funktionsweise von Oszilloskopen
niedrigeren Frequenz an als das tatsächliche Eingangssignal oder zeigt
trotz Triggerung ein instabiles Signal an.
hochfrequentes Signal
Aufgrund von Aliasing
erscheinendes Signal
Das Oszilloskop stellt Signale präzise dar, wird jedoch durch die
Bandbreite des Tastkopfs, die Bandbreite des Oszilloskops sowie die
Abtastrate eingeschränkt. Zur Vermeidung von Aliasing muss das
Oszilloskop das Signal mehr als doppelt so schnell abtasten wie die
höchste Frequenzkomponente des Signals.
Die höchste Frequenz, die die Oszilloskop-Abtastrate theoretisch
darstellen kann, wird als Nyquist-Frequenz bezeichnet. Die Abtastrate
wird als Nyquist-Rate bezeichnet und beträgt das Doppelte der
Nyquist-Frequenz.
Die maximalen Abtastraten des Oszilloskops betragen mindestens das
Zehnfache der Bandbreite. Dank dieser hohen Abtastraten wird die
Möglichkeit für Aliasing deutlich verringert.
Es gibt verschiedene Verfahren, Aliasing zu erkennen:
Drehen Sie den Knopf SEC/DIV, um die Horizontalskala zu
verändern. Wenn die Signalform sich drastisch verändert, kann dies
ein Hinweis auf Aliasing sein.
Wählen Sie den Spitzenwert-Erfassungsmodus aus. (Siehe Seite 32,
Spitzenwerterfassung.)Bei diesem Modus werden die höchsten und
niedrigsten Werte abgetastet, sodass das Oszilloskop schnellere
Signale erkennen kann. Wenn die Signalform sich stark verändert,
kann dies ein Hinweis auf Aliasing sein.
Wenn die Triggerfrequenz höher ist als die Daten auf der Anzeige,
liegt womöglich Aliasing oder ein Signal vor, das den Triggerpegel
mehrfach schneidet. Durch eine Analyse des Signals können Sie
feststellen, ob die Signalform eine einzelne Triggerdurchschreitung
pro Zyklus auf dem ausgewählten Triggerpegel zulässt.
34

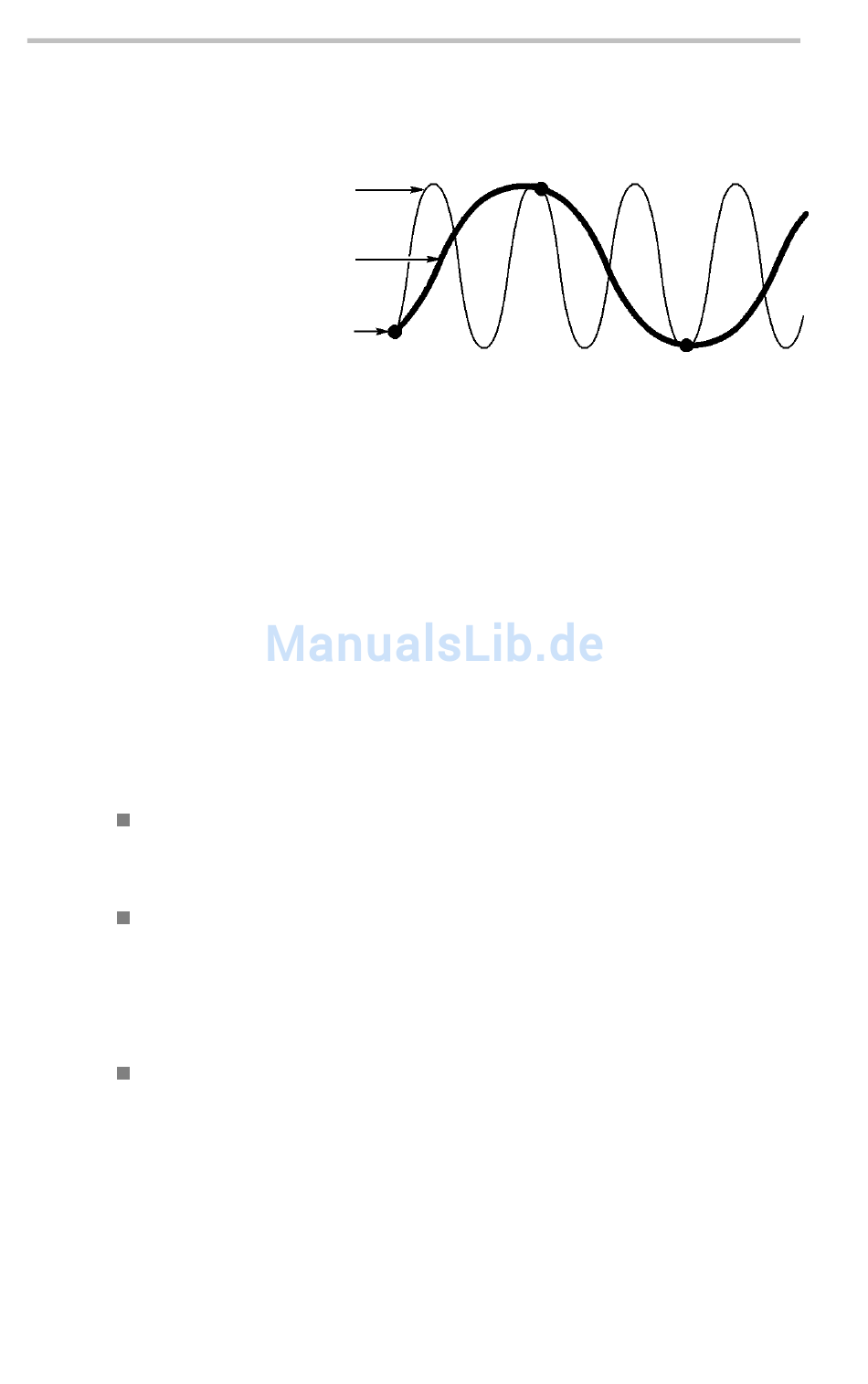

Tatsächliches
niederfrequent
Abtastpunkte
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
