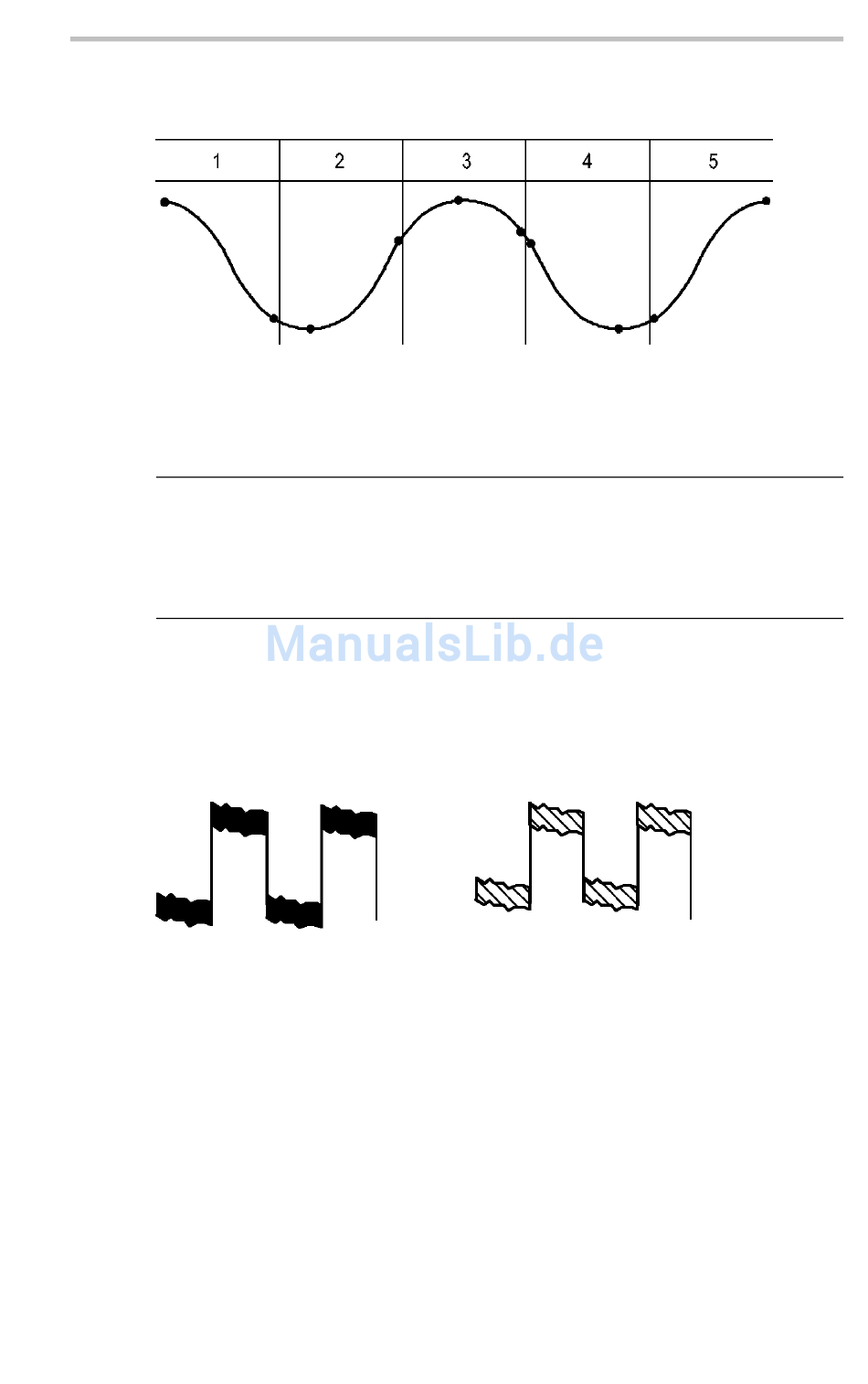

Erfassungsintervalle im Spitzenwerterfassungsmodus (1250)
• Angezeigte Abtastpunkte
Beim Spitzenwerterfassungsmodus werden die höchsten und niedrigsten in
einem Intervall erfassten Spannungen angezeigt.
HINWEIS.
einstellen, wechselt der Erfassungsmodus auf Normale Abtastung, da die
Abtastrate hoch genug ist, sodass keine Spitzenwerterfassung erforderlich
ist. Allerdings zeigt das Oszilloskop keine Meldung an, um auf den auf
Abtastung geänderten Modus hinzuweisen.
Wenn das Signal über ein hinreichendes Rauschen verfügt, weist
eine typische Spitzenwertanzeige große schwarze Bereiche auf.
Zur Verbesserung der Anzeigeleistung wird dieser Bereich mit
Diagonallinien dargestellt.
Typische Spitzenwertanzeige
Mittelwert.
unkorreliertes Rauschen eines Signals, das Sie anzeigen möchten,
zu reduzieren. Die Daten werden im Abtastmodus erfasst, und
anschließend wird daraus der Mittelwert gebildet.
Wählen Sie die Anzahl der Erfassungen aus (4, 16, 64 oder 128), aus
denen der Mittelwert des Signals gebildet werden soll.
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
Wenn Sie die SEC/DIV-Einstellung auf 2,5 ms/div oder schneller
Verwenden Sie den Mittelwerterfassungsmodus, um
Spitzenwertanzeige bei Modell
TDS1000B/2000B
Referenz
101
