Tastkopfsicherheit
Überprüfen und beachten Sie ggf. vor dem Einsatz von Tastköpfen die
Tastkopfnennwerte.
Eine Fingerschutzmanschette um das Tastkopfgehäuse P2220 herum
schützt vor Stromschlag.
Fingerschutzmanschette
WARNUNG.
vermeiden, halten Sie das Gerät immer am Tastkopfgehäuseschutz.
Um einen Stromschlag bei der Verwendung des Tastkopfs zu vermeiden,
berühren Sie keine Metallteile des Tastkopfs, wenn der Tastkopf in Betrieb
ist.
Schließen Sie den Tastkopf an das Oszilloskop und die Erdungsklemme
an die Erdung an, bevor Sie Messungen vornehmen.
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
3.
Um einen Stromschlag bei der Verwendung des Tastkopfs zu

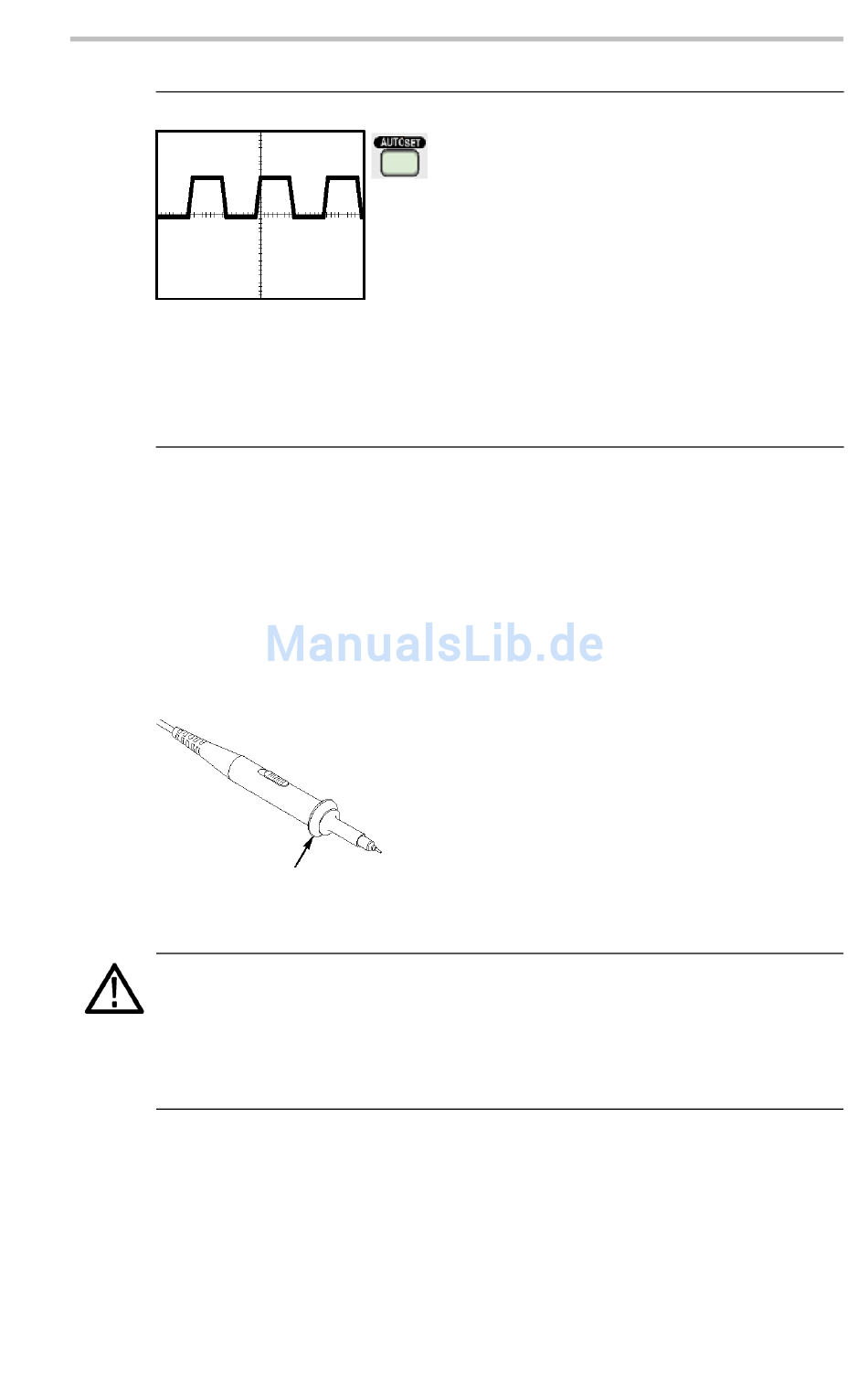

Drücken Sie die Taste AUTOSET.
Innerhalb weniger Sekunden wird auf
der Anzeige ein Rechtecksignal mit
ca. 5 V Spitze-zu-Spitze bei 1 kHz
angezeigt.
Drücken Sie die Taste CH 1 MENU
auf dem vorderen Bedienfeld zweimal,
um Kanal 1 zu entfernen. Drücken Sie
die Taste CH 2 MENU, um Kanal 2
anzuzeigen, und wiederholen Sie die
Schritte 2 und 3. Bei Oszilloskopen mit
4 Kanälen wiederholen Sie das Ganze
für CH 3 und CH 4.
Erste Schritte
5
