Anwendungsbeispiele
Analyse von Störsignalen
Das Signal scheint zu rauschen, und Sie vermuten, dass dieses Rauschen
Probleme in Ihrem Schaltkreis verursacht. Gehen Sie zur Analyse des
Rauschens wie folgt vor:
1.
Drücken Sie die Taste ERFASSUNG, um das Menü Erfassung
anzuzeigen.
2.
Drücken Sie die Optionstaste Spitzenwert.
3.
Drücken Sie, sofern erforderlich, die Taste DISPLAY, um das
Display-Menü anzuzeigen. Benutzen Sie die Optionstaste Kontrast
mit dem Multifunktions-Drehknopf, um die Anzeige einzuregeln,
damit das Rauschen besser zu erkennen ist.

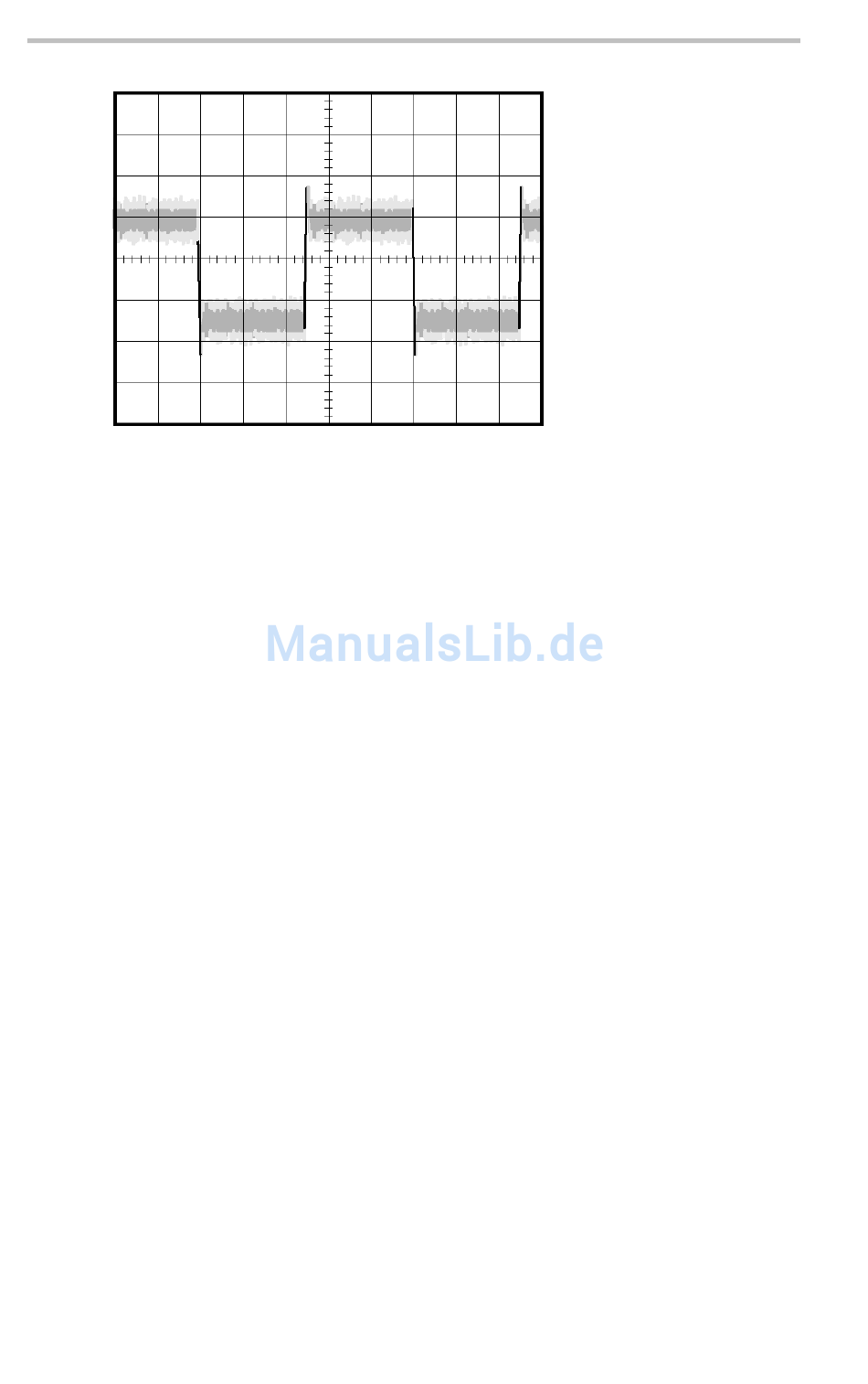

Bei der Spitzenwerterfassung werden Störspannungsspitzen und
Glitches im Signal hervorgehoben, insbesondere wenn eine langsame
Zeitbasis eingestellt wurde.
52
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
