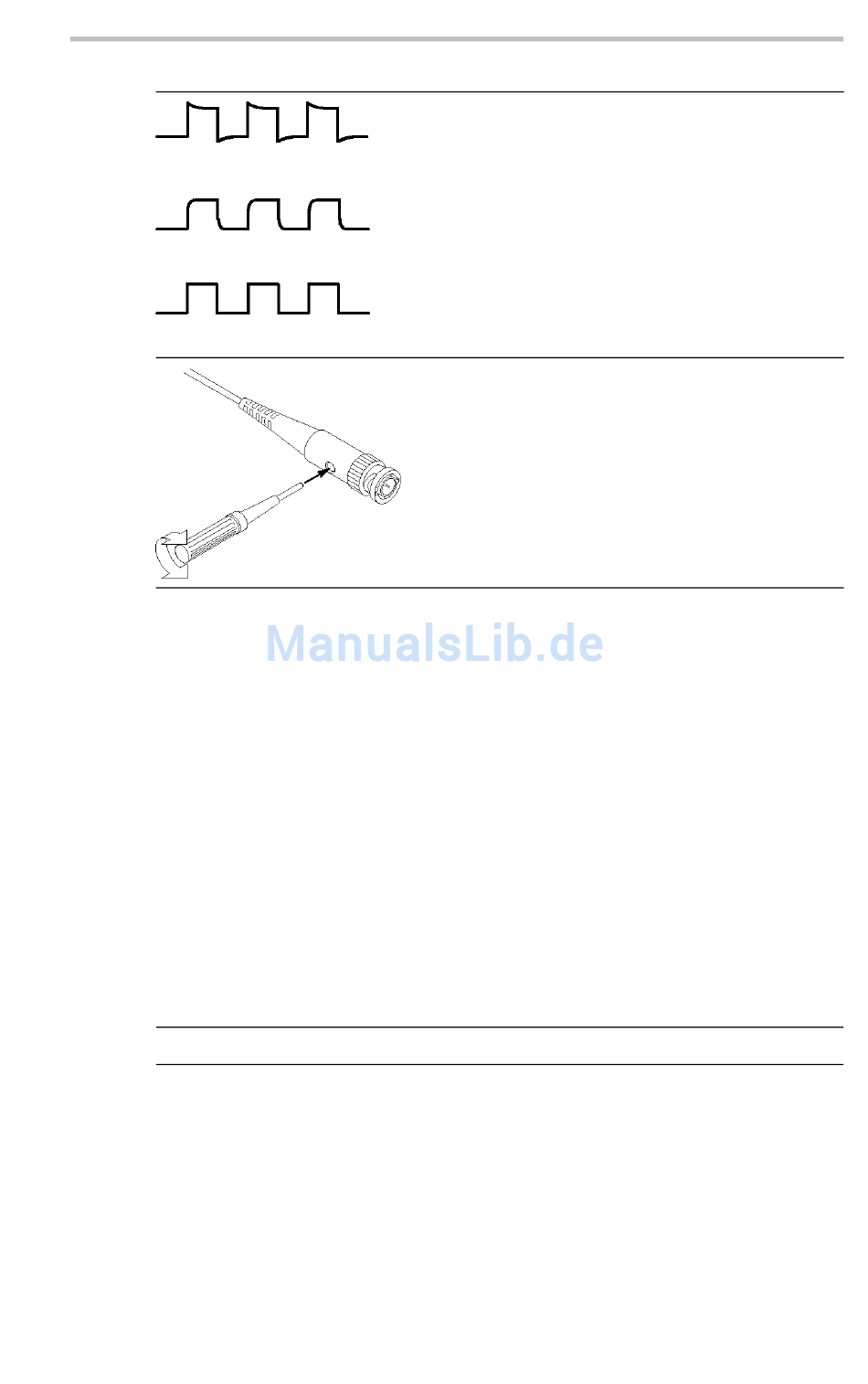

Überkompensiert
Unterkompensiert
Richtig kompensiert
Tastkopfabschwächungseinstellung
Tastköpfe sind mit unterschiedlichen Abschwächungsfaktoren
verfügbar, die sich auf die Vertikalskala des Signals auswirken. Mit
dem Tastkopfüberprüfungsassistenten können Sie sicherstellen, dass
der Dämpfungsfaktor im Oszilloskop der Dämpfung des Tastkopfes
entspricht.
Als Alternative zur Tastkopfüberprüfung können Sie den entsprechenden
Faktor für die Dämpfung des Tastkopfes auch manuell auswählen.
Um z. B. einen auf 10fach festgelegten und an CH 1 angeschlossenen
Tastkopf abzugleichen, drücken Sie die Option CH 1 MENU ►
Tastkopf ► Spannung ► Teilung, und wählen Sie 10fach aus.
HINWEIS.
Wenn Sie den Dämpfungsschalter am Tastkopf P2220 verstellen,
müssen Sie auch die Dämpfungsoption des Oszilloskops entsprechend
ändern. Die Schaltereinstellungen lauten 1fach und 10fach.
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
Die Standardeinstellung der Dämpfungsoption ist 10fach.
3.
Überprüfen Sie die Form des
angezeigten Signals.
4.
Ändern Sie, falls erforderlich, die
Tastkopfeinstellung. Das Beispiel zeigt
den Tastkopf P2220.
Wiederholen Sie ggf. die oben
beschriebenen Vorgänge.
Erste Schritte
9
