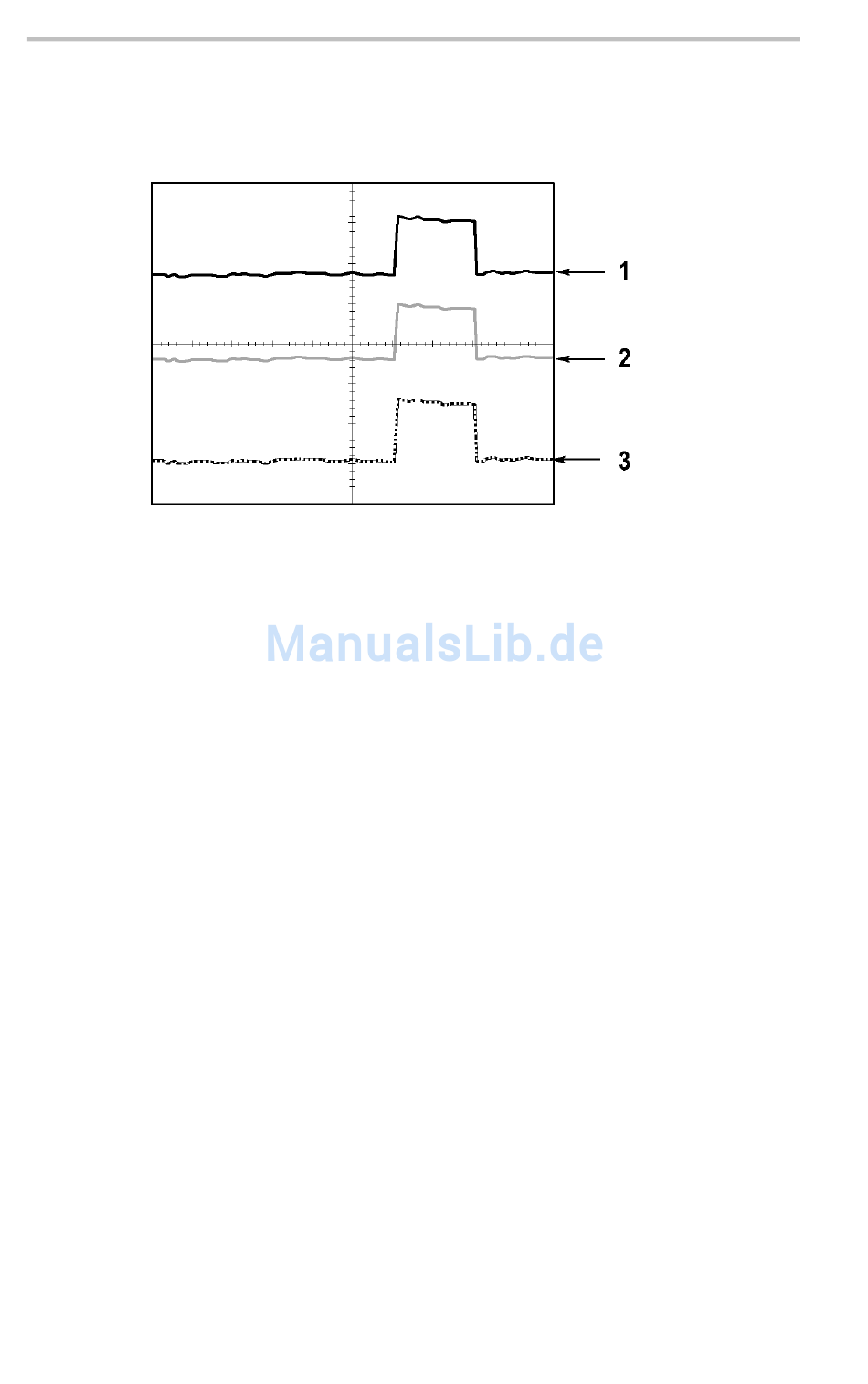

Je nach Typ werden Signale in drei verschiedenen Darstellarten
angezeigt: durchgängig, ausgeblendet und gestrichelt.
1.
Bei einem durchgängig dargestellten Signal handelt es sich um
ein direkt erfasstes „Live"-Kanalsignal. Das Signal wird auch
nach Anhalten der Erfassung durchgängig angezeigt, sofern keine
Bedienelemente benutzt werden, um die Anzeigegenauigkeit zu
verändern.
Bei Erfassungen, die angehalten wurden, können die vertikalen und
horizontalen Bedienelemente verändert werden.
2.
Bei TDS1000B-Modellen (monochrome Anzeige) werden die
Bezugssignale oder Signale mit Nachleuchten ausgeblendet
angezeigt.
Bei den TDS2000B-Modellen (Farbanzeige) werden
Referenzsignale weiß und Signale mit aktiviertem Nachleuchten in
derselben Farbe, weniger intensiv als das Hauptsignal dargestellt.
3.
Eine gestrichelte Linie weist darauf hin, dass die Signalanzeige
nicht mehr mit den Einstellungen übereinstimmt. Das passiert,
wenn die Erfassung angehalten und eine Einstellung geändert wird,
die das Oszilloskop dann nicht auf das angezeigte Signal anwenden
kann. So wird beispielsweise ein Signal gestrichelt dargestellt,
wenn die Triggeroptionen nach dem Anhalten der Erfassung
verändert werden.
112
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B
