2.
Der Triggerstatus weist auf Folgendes hin:
3.
Der Marker zeigt die horizontale Triggerposition an. Drehen Sie
den Knopf POSITION im Feld HORIZONTAL, um die Position
des Markers einzustellen.
4.
In der Anzeige wird der Zeitpunkt an der Rastermitte angezeigt.
Die Triggerzeit ist Null.
5.
Der Marker zeigt den Flankentriggerpegel oder den
Impulsbreiten-Triggerpegel an.
6.
Bildschirmmarkierungen zeigen die erdbezogenen Messpunkte der
angezeigten Signale an. Falls keine Markierung vorliegt, wird der
Kanal nicht angezeigt.
7.
Ein Pfeilsymbol weist darauf hin, dass das Signal invertiert wird.
8.
Die vertikalen Skalenfaktoren der Kanäle werden angezeigt.
9.
Das B
Kanals begrenzt wurde.
10. Anzeige zeigt die Einstellung der Hauptzeitbasis an.
11. Anzeige zeigt die Einstellung für die Fensterzeitbasis an, wenn
diese verwendet wird.
12. Anzeige zeigt die zur Triggerung verwendete Triggerquelle an.
Benutzerhandbuch Oszilloskop der Serie TDS1000B/2000B

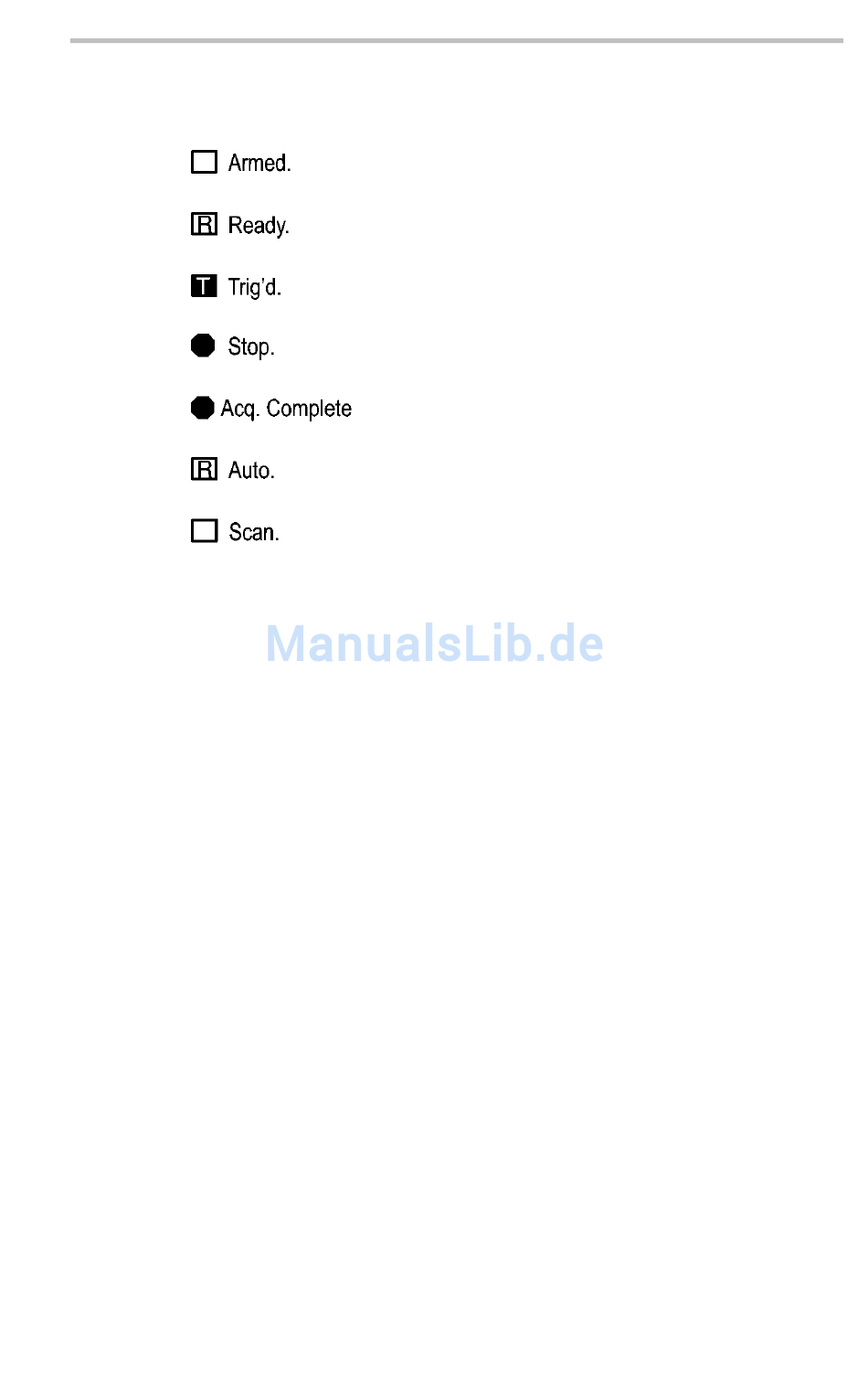

Das Oszilloskop erfasst Vortriggerdaten. In diesem
Zustand werden sämtliche Trigger ignoriert.
Alle Vortriggerdaten wurden erfasst, das Oszilloskop
ist jetzt zur Triggererkennung bereit.
Das Oszilloskop hat einen Trigger erkannt und
erfasst jetzt die Nachtriggerdaten.
Das Oszilloskop hat die Erfassung der Signaldaten
beendet.
Das Oszilloskop hat eine Einzelfolgeerfassung
abgeschlossen.
Das Oszilloskop arbeitet im Automatikbetrieb und
erfasst Signale in Abwesenheit von Triggern.
Signaldaten werden im Abtastmodus vom
Oszilloskop kontinuierlich erfasst und angezeigt.
-Symbol deutet darauf hin, dass die Bandbreite dieses
W
Bedienungsgrundlagen
13
