10.5 Elektrischer Anschluss Feldbus-Modul

HINWEIS:
Im SAK der Sonde befindet sich ein Absperrhahn, der während einem Abgleich mit
Instrumentenluft oder Testgas, geöffnet werden muss.
Sollte die Sonde unzugänglich eingebaut sein, kann ein entsprechender
Absperrhahn auch in der Nähe des LT2 angebaut werden. In solch einen Fall, kann
der interne Hahn geöffnet bleiben.
ACHTUNG!
Nach einem Abgleich muss die Instrumentenluft oder das Testgas wieder
geschlossen werden.
Die Referenzluft bleibt immer angeschlossen und geöffnet.

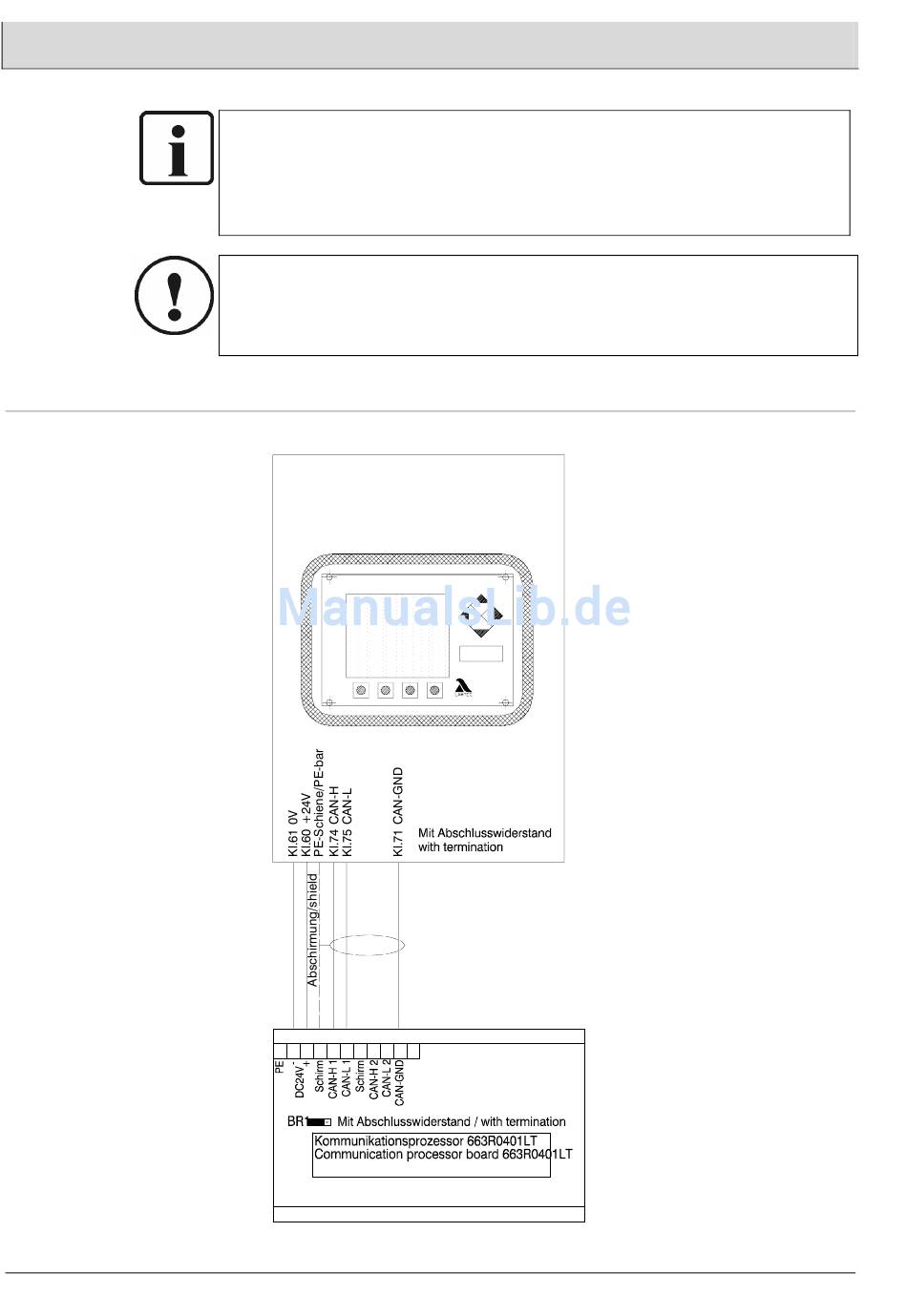

LT2/KS 1DK
LAMTEC SYSTEM BUS
2 3 4 5 6 7 8 9 10
ohne Funktion / without function
X2
ENTER
PB X1 PB X2
Profibus DP Profibus DP
PROFIBUS
X3
