8 Störungsanalyse / Störungsbehebung
8
Störungsanalyse / Störungsbehebung
8.1
Störungsanzeige über LED-Zeile im LT 2/KS1-DK
8.1.1
Sondenspannung U-O
8.1.2
Sondenheizung defekt
Meldungen im Klartext:
•
über Anzeige- und Bedieneinheit unter „diag"
•
über Remote-Display-Software (Option)
•

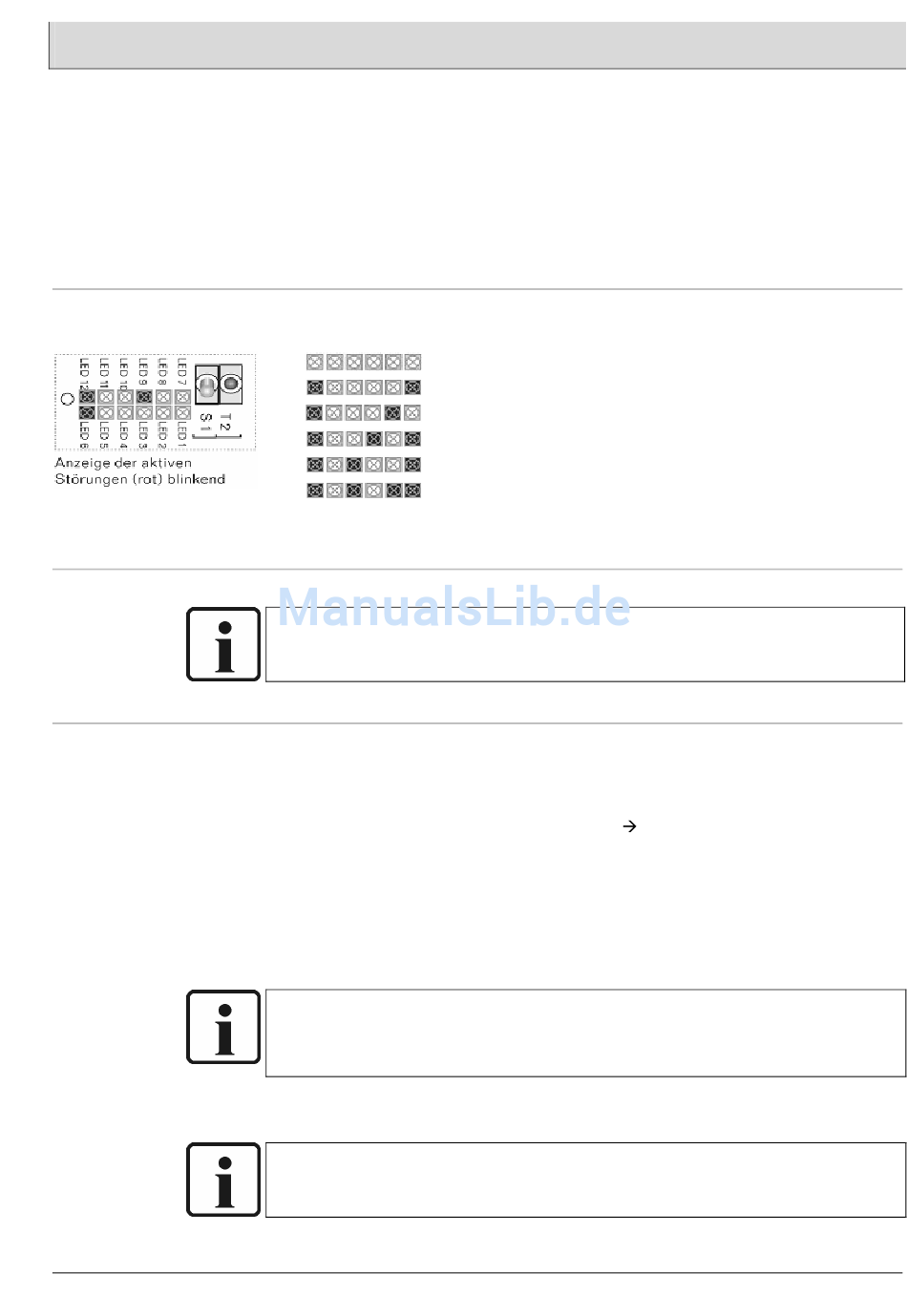

Meldung über LED-Zeile, LED 7 bis 12, auf Prozessorplatine im LT 2/KS1-DK
Meldung über LED-Zeile, LED 7 bis 12, LED 12 blinkt (Störungen blinken)
LED
Störungen
12 11 10 9 8 7
Keine Störung aktiv
Sondenspannung U-O
Sondenheizung defekt
Drahtbruch Sonde / Sonde defekt
Sondendynamik fehlt
Störung Analogausgänge
– Nur relevant in Verbindung mit einer integr. O2-Regelung
(1)
< -20mV
2
Sonde vergifted → austauschen
•
HINWEIS:
Sondenspannung U-O
2
•
Sicherung F 5 kontrollieren (siehe Kapitel 10.6)
•
Sondenheizer überprüfen. Bei intaktem Heizer müssen zwischen den beiden
Stiften des Sondensteckers Heizung (erkennbar durch die beiden weißen Adern)
im kalten Zustand, ca. 2 Ohm, im betriebswarmen Zustand ca. 10 Ohm gemessen
werden. Wenn nicht (Widerstand unendlich)
austauschen.
•
Sofern in Ordnung, Spannungsversorgung prüfen (mit Effektivmessgerät oder
Oszilloskop), ca. 13 V DC Gleichspannung die zyklisch umgepolt wird, muss zur
Sondenheizung gehen.
•
EMV-Einkopplungen durch falsche Leitungsverlegung evtl. parallel zu
Frequenzumrichtern, Schützen, Motoren.
HINWEIS:
Die Versorgung der Sondenheizung erfolgt mit einer Gleichspannung von ca. 13V die
zyklisch umgepolt wird. Die Messung mit einem Multimeter gestaltet sich daher als
problematisch.
•
wenn nicht, Verdrahtung Klemmstellen überprüfen, ggf. nachziehen.
HINWEIS:
Unter Betriebsdaten Parameter 41/42/43 können die aktuellen Heizungsdaten
ausgelesen werden.
< -20mV
2
(1)
an Luft –20...+20mV
75
Heizer defekt - Sonde
