4 Technische Beschreibung LT2
4.7

Analogausgang des Lambda Transmitters LT 2/KS1-DK

Über Steckbrücken wird nur hardwaremäßig zwischen Strom- und Spannungsausgang umgeschaltet.
Die Auswahl zwischen 0 oder 4...20mA erfolgt über die Parameter 531/541/551/561.
Analogausgang 1 - Klemme 42 (-), 43 (+)
Ausgabe des O -Wertes 0...10%
2
Analogausgang 2 - Klemme 44 (-), 45 (+)
Ausgabe des COe-Wertes 0...1000ppm
Modul 3 und 4 Option
Parameter 530 / 540 / 550 / 560
• AUS /Diagnose
• O2-Messwert
• Konfigurierter Messwert 1...6
• Ri – Sonde
• O2-Sondenspannung (U-O2)
• COe
• U-COe
Parameter 531 / 541 / 551 / 561
• 4...20mA / Fehler 20mA
• 4...20mA / Fehler 0mA
• 4...20mA
• 0...20mA / 0...10V
• 4...20mA / Wartung 0mA
Parameter 532 / 542 / 552 / 562
Parameter 533 / 543 / 553 / 563
Über Steckkärtchen auf LT 2/KS1-DK-Prozessorkarte (max. 4) – jederzeit nachrüstbar
Typ 6 57 R 0050 potentialbehaftet
Typ 6 57 R 0051 potentialfrei maximal mögliche Potentialdifferenz ± 20 V (nur bei
Ausgang 1 und 2 möglich)
4...20mA, alternativ 0/2...10V
4...20mA, alternativ 0/2...10V
Einstellung der Funktion:
Einstellung des Ausgabewertes:
Untere Bereichsgrenze
Obere Bereichsgrenze

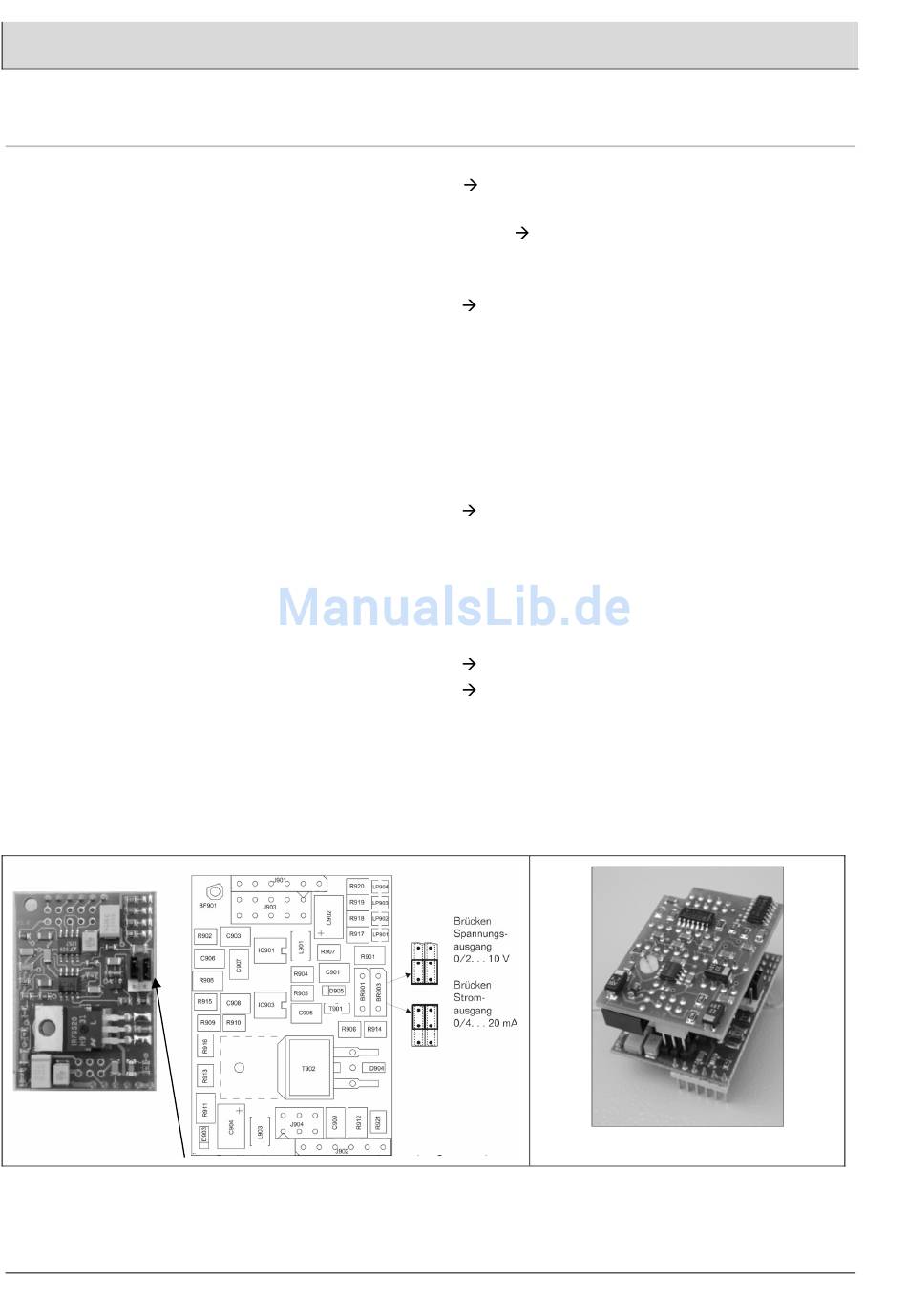

Potentialfreie Ausgangskarte 657R0051
