10 Anhang

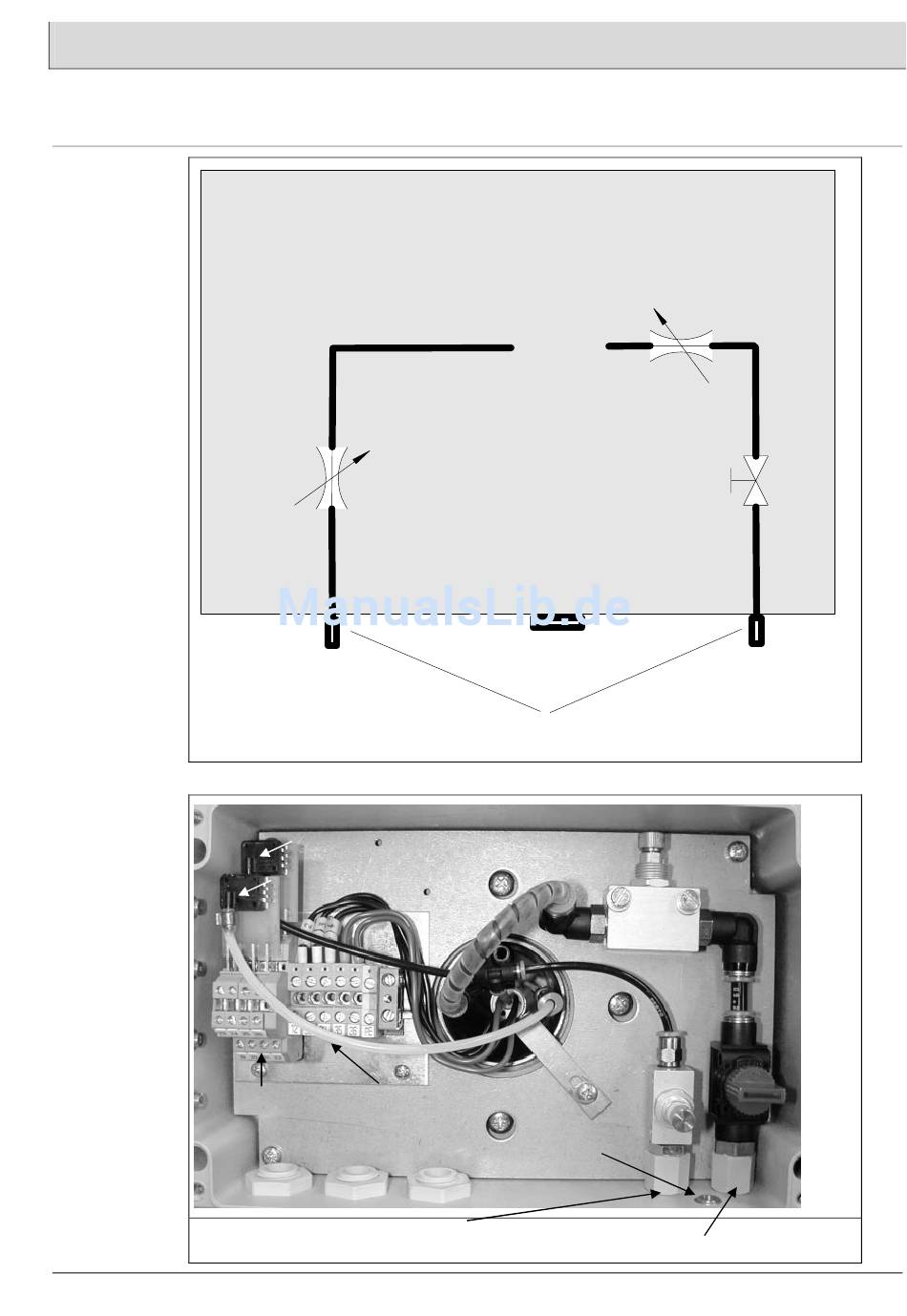

10.4 Pneumatischer Anschluss
Sondenanschlusskasten KS1-DK
Differenzdruck
auf 2-4 mbar
einstellen.
Elek. Anschlüsse
Drucksensoren
Schlauchanschluss Referenzluft (Instrumentenluft Vordruck 0,3bar)
Drossel für
Referenzluft
Schlauchanschluss
Referenzluft
(Instrumentenluft
Vordruck 0,3bar)
Differenzdrucksensor
Absolutdrucksensor
Elek. Anschlüsse
Sonde
Schlauchanschluss Testgas (Instrumentenluft oder Prüfgas Vordruck 0,3bar)
nach Auslösen eines automatischen
Offsetabgleichs mit Pressluft oder
eines Abgleichs mit Testgas den
Druckanstieg (dP) mit der Drossel
auf 2-4 mbar einstellen.
zur Sonde
Luftauslass
Schlauchanschlüsse
4/6mm
Drossel
Testgas
Drossel
Referenzluft
Luft-
auslass
93
Drossel für
Testgas
Absperrhahn
Testgas
Schlauchanschluss
Testgas
(Instrumentenluft
oder Prüfgas
Vordruck 0,3bar)
Absperrhahn
Testgas
