4 Technische Beschreibung LT2
4.8
Digitaleingänge des Lambda Transmitters LT 2/KS1-DK
Für den Lambda Transmitter LT 2/KS1-DK können 8 Digitaleingänge konfiguriert
werden. Je nach angelegter Spannung nehmen die Digitaleingänge die Stellung High
(angelegte Spannung 24 V) oder Low (Eingang offen oder angelegte Spannung (0 V)
ein.
Parametergruppe 1170...1245
In Abhängigkeit dieser Stellung kann der Lambda Transmitter LT 2/KS1-DK bestimmte
Aktionen ausführen. Alle 8 Digitaleingänge sind identisch in Bezug auf den Aufbau

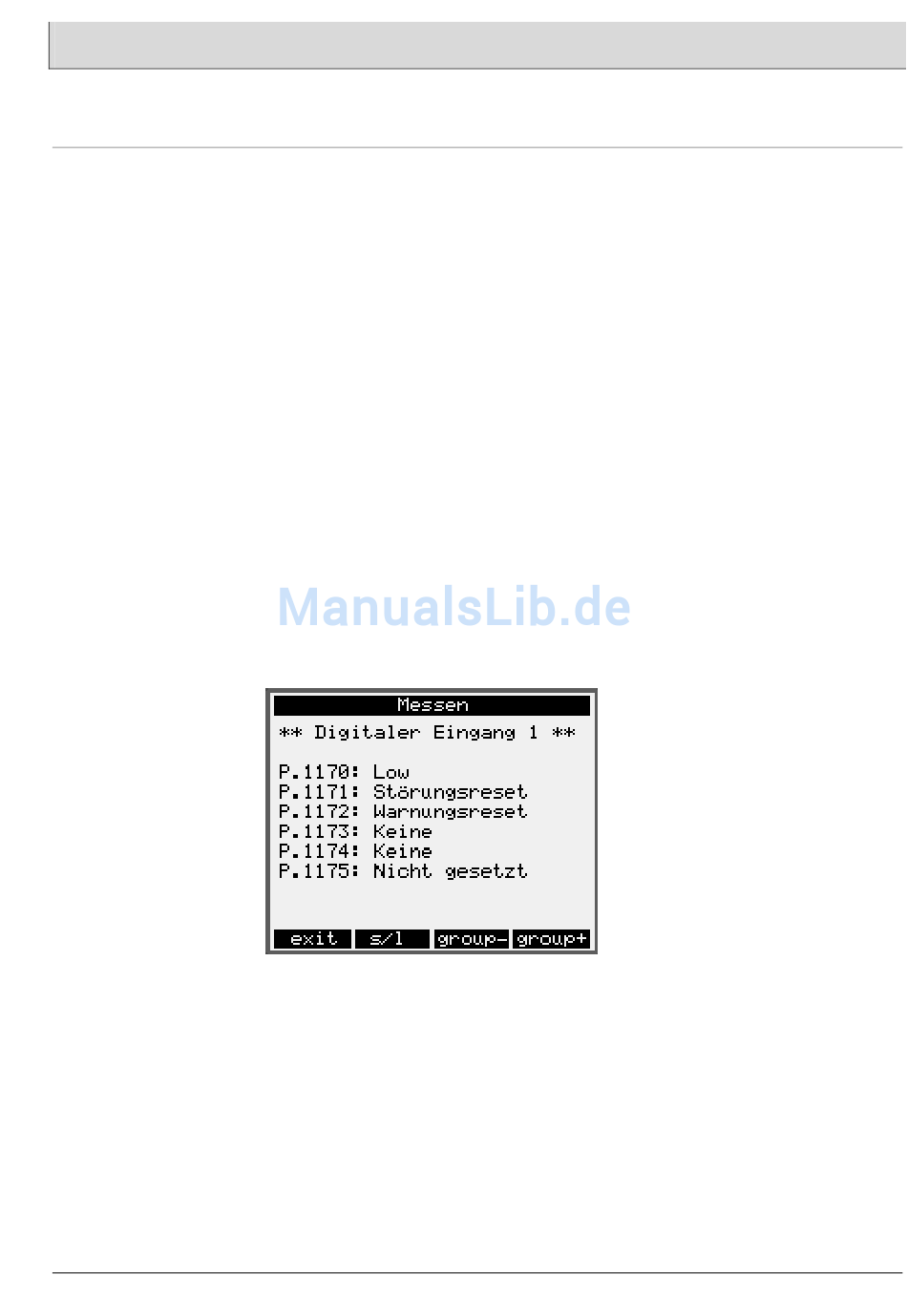

sowie der Funktionalität. Die Konfiguration der Digitaleingänge wird über die folgend
dargestellten Parameter vorgenommen.
Werkseitige Belegung der digitalen Eingänge
Eingang 1 → Störung / Warnung zurücksetzen
•
Eingang 2 → Grenzwertmeldung zurücksetzen (siehe auch 5.4)
•
Eingang 3 → Offsetabgleich
•
Eingang 4 → PID-Regler Aus
•
Eingang 5 → Wartung Ein/Aus (ab1v33a)
•
(1)
Eingang 6 →
• Brennstoff 2 (Gas)
(1)
Eingang 7 →
• Brennstoff 3
(1)
Eingang 8 →
• Brennstoff 4
(1)
Parameter 836 – Service-Ebene – muss auf "Digital Eingänge" stehen.
Ohne Signalvorgabe → Heizöl EL
