Störungsbehebung
"
!
Nr.
Fehlermeldung / Typ
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ausgänge)
Nr. # 0xx → Hardware-Fehler
001
S: SCHWERER FEHLER
$: # 001
011
S: AMP HW-EEPROM
$: # 011
012
S: AMP SW-EEPROM
$: # 012
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
Nr. # 1xx → Software-Fehler
101
S: GAIN FEHL. VERST.
$: # 101
111
S: CHECKSUM TOTAL.
$: # 111
121
S: V/K KOMPATIBEL
!: # 121
80
9.2

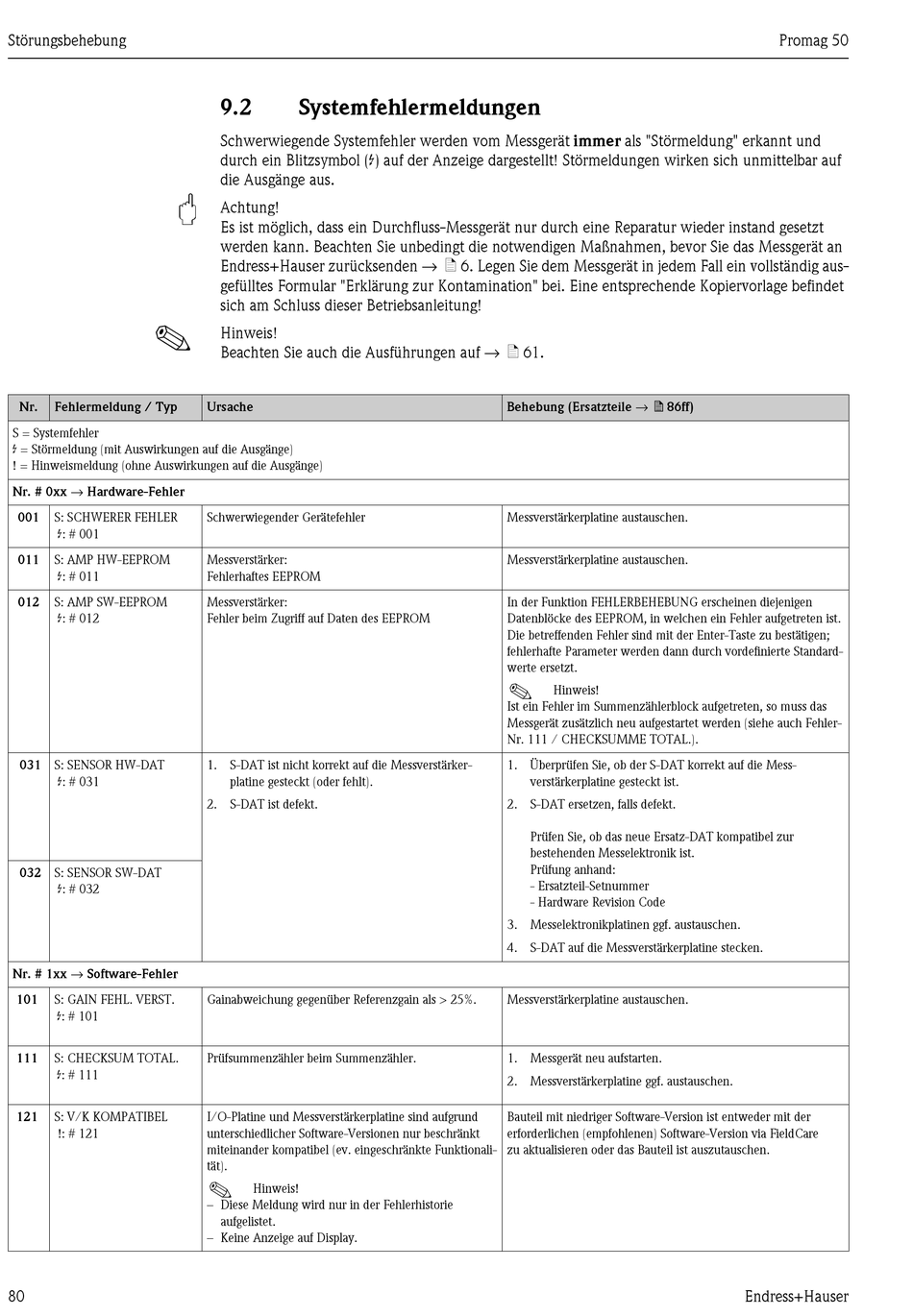

Systemfehlermeldungen
Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ausgänge aus.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt
werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät an
Endress+Hauser zurücksenden → ä 6. Legen Sie dem Messgerät in jedem Fall ein vollständig aus-
gefülltes Formular "Erklärung zur Kontamination" bei. Eine entsprechende Kopiervorlage befindet
sich am Schluss dieser Betriebsanleitung!
Hinweis!
Beachten Sie auch die Ausführungen auf → ä 61.
Ursache
Schwerwiegender Gerätefehler
Messverstärker:
Fehlerhaftes EEPROM
Messverstärker:
Fehler beim Zugriff auf Daten des EEPROM
1. S-DAT ist nicht korrekt auf die Messverstärker-
platine gesteckt (oder fehlt).
2. S-DAT ist defekt.
Gainabweichung gegenüber Referenzgain als > 25%.
Prüfsummenzähler beim Summenzähler.
I/O-Platine und Messverstärkerplatine sind aufgrund
unterschiedlicher Software-Versionen nur beschränkt
miteinander kompatibel (ev. eingeschränkte Funktionali-
tät).
!
Hinweis!
– Diese Meldung wird nur in der Fehlerhistorie
aufgelistet.
– Keine Anzeige auf Display.
Behebung (Ersatzteile → ä 86ff)
Messverstärkerplatine austauschen.
Messverstärkerplatine austauschen.
In der Funktion FEHLERBEHEBUNG erscheinen diejenigen
Datenblöcke des EEPROM, in welchen ein Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der Enter-Taste zu bestätigen;
fehlerhafte Parameter werden dann durch vordefinierte Standard-
werte ersetzt.
!
Hinweis!
Ist ein Fehler im Summenzählerblock aufgetreten, so muss das
Messgerät zusätzlich neu aufgestartet werden (siehe auch Fehler-
Nr. 111 / CHECKSUMME TOTAL.).
1. Überprüfen Sie, ob der S-DAT korrekt auf die Mess-
verstärkerplatine gesteckt ist.
2. S-DAT ersetzen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompatibel zur
bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. S-DAT auf die Messverstärkerplatine stecken.
Messverstärkerplatine austauschen.
1. Messgerät neu aufstarten.
2. Messverstärkerplatine ggf. austauschen.
Bauteil mit niedriger Software-Version ist entweder mit der
erforderlichen (empfohlenen) Software-Version via FieldCare
zu aktualisieren oder das Bauteil ist auszutauschen.
Promag 50
Endress+Hauser
