OFF
ON

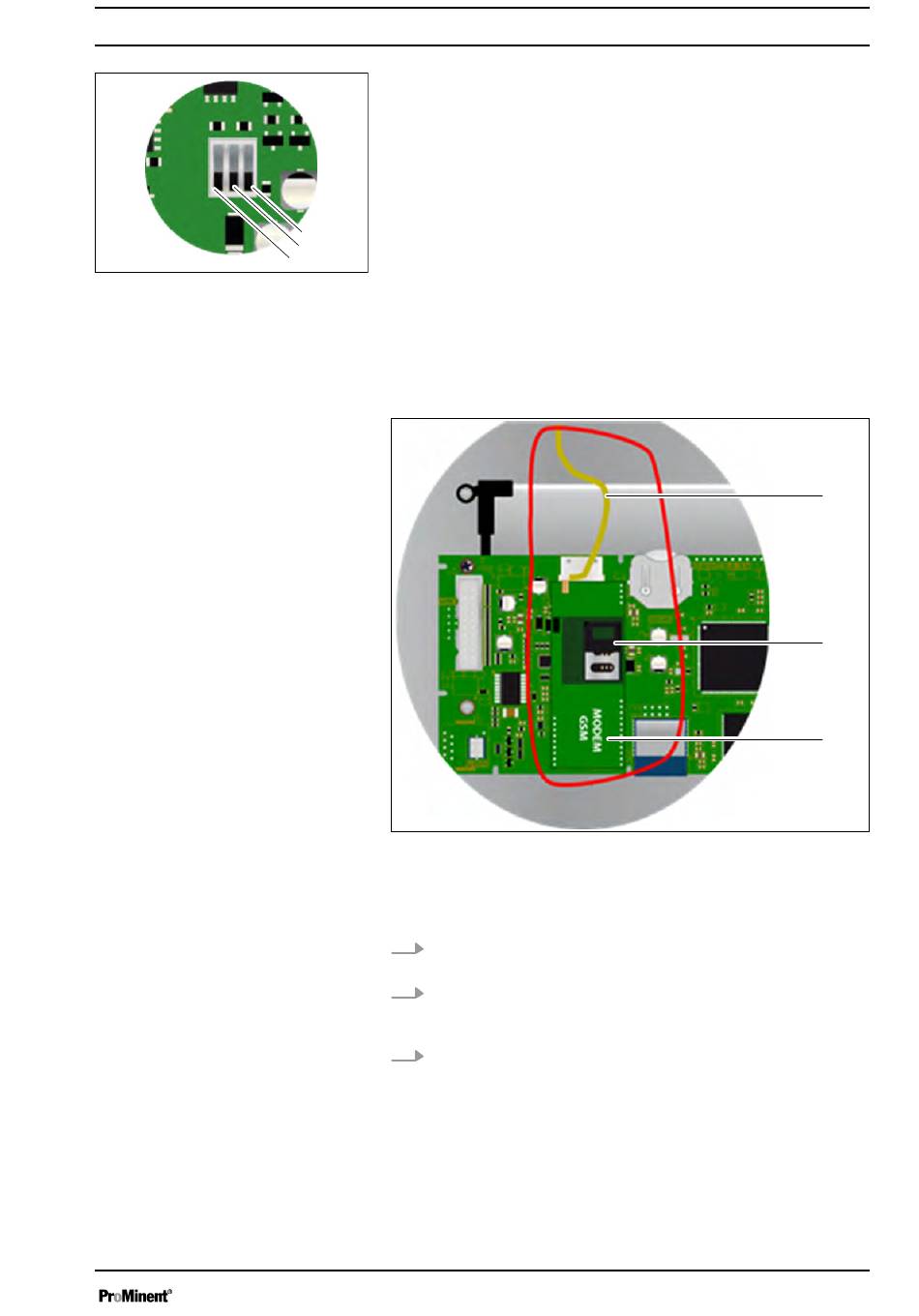

Abb. 56: Polarisierung und Terminie‐
rung des RS485-Busses

7.3 Anschluss des internen GSM-Modems

Anweisungen zur Kommunikationsprogrammierung
1 Terminal RS
2 RS Minus (B)
3 RS Plus (A)
Der Bus kann bei Bedarf von Ihrem Gerät aus gepolt werden. Dazu
müssen Sie die beiden Mikroschalter (RS+ (A) und RS-(B)) der
elektronischen Steckkarte in die Position ON schalten
Wenn Ihr Gerät das letzte Gerät auf der Leitung des RS485-
Busses ist, können Sie den Terminal RS umschalten. Schalten Sie
1
RS auf ON, um die Terminierung der Leitung zu aktivieren.
2
3
A3020
Ihr Mobilfunkvertrag muss ein Daten-Minimum von 5 MB/Monat
haben. Die PIN-Funktion der SIM-Karte müssen Sie deaktivieren.
Abb. 57: Anschluss des internen GSM-Modems
1 Antennenkabel
2 SIM-Karte
3 GSM-Modem
1. Installieren Sie das GSM-Modem (3) an der dafür vorgese‐
henen Stelle.
2. Positionieren Sie die Antenne (1) in einer Kabelverschrau‐
bung und schließen Sie die Antenne mit dem mitgelieferten
Kabel an.
3. Positionieren Sie die SIM-Karte (2) an der vorgesehenen
Stelle.
1
2
3
A3053
