Installation und Montage
Anschluss eines Durchflussmesser‐
sensors am DI3:
26
3.
Führen Sie das Kabel durch die Kabelverschraubung.
4.
Schließen Sie die braune Ader an DI2 (Plus) (33) an.
5.
Schließen Sie den blauen Stromstrang an DI2 (Minus) (35)
an.
6.
Schließen Sie die schwarze Ader an DI2 (SW) (34) an.
7.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.

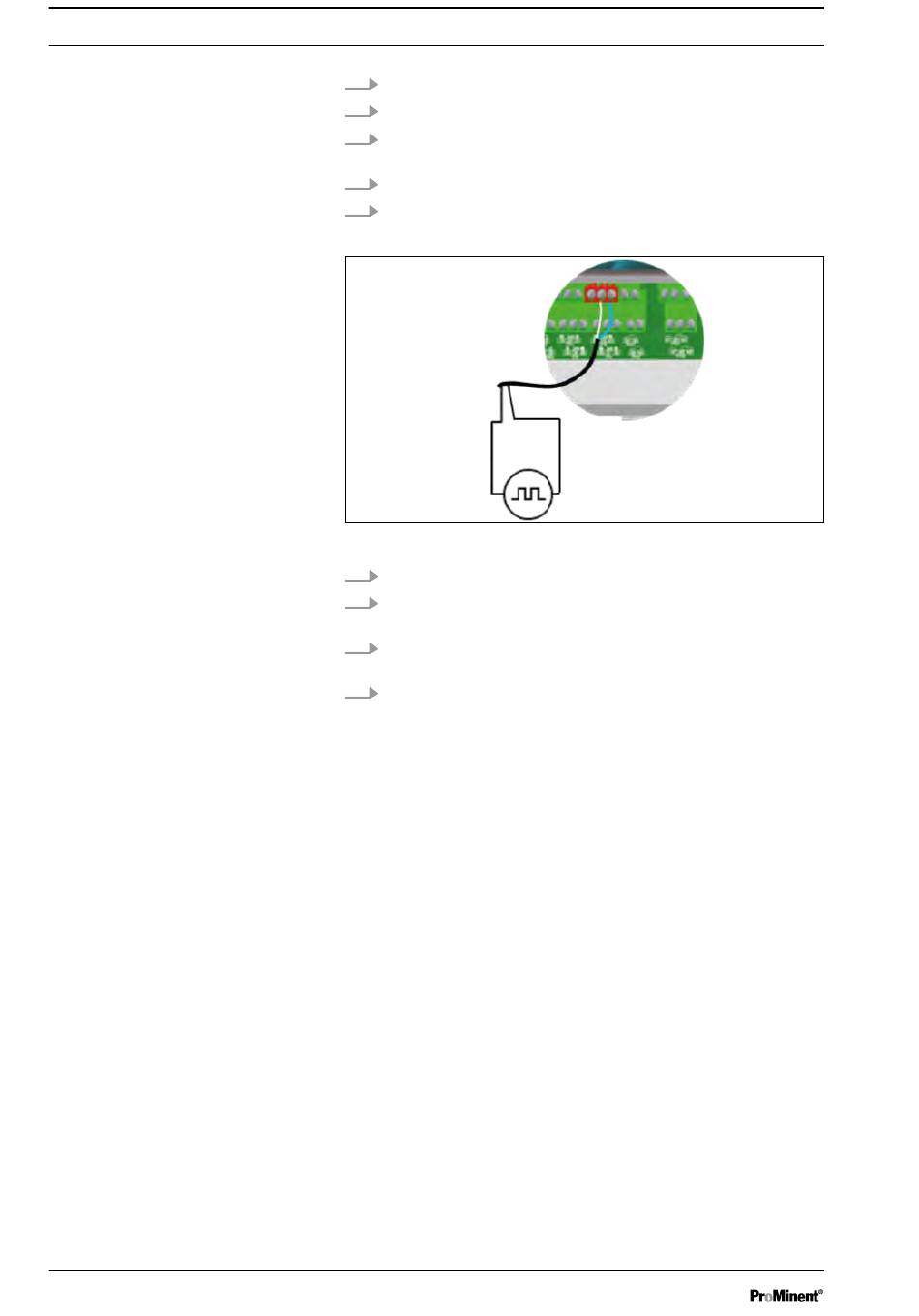

Abb. 16: Anschluss eines Durchflussmessersensors am DI3
1.
Verwenden Sie ein zweiadriges Kabel.
2.
Schließen Sie einen Sensorstrang an den Anschluss DI3
(SW) (23) an.
3.
Schließen Sie den anderen Sensorstrang an den Anschluss
DI3 (Minus) (24) an.
4.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.
A3007
