7.5.7 Modbus-Slave-Konfiguration |7731]

70
Hilfs-DNS 8.8.4.4
Wenn die DNS-Verwaltung nicht automatisch erfolgt, müssen
n
Sie die IP-Adresse des Hilfs-DNS eingeben.
Drücken Sie auf Hilfs-DNS , um die numerische Tastatur zu
n
öffnen und geben Sie den gewünschten Wert ein.
Speichern
Wenn eine Änderung vorgenommen wurde, erscheint die
n
Schaltfläche " Save " (Diskettensymbol), die Sie drücken
müssen, um Ihre Konfiguration zu speichern.
Drücken Sie auf Modbus-Slave , um den folgenden Bildschirm zu
öffnen.
Modbus
Slave
Slave-Konfiguration
Slave-Typ CONTROLLER
Slave-Typ Keiner
Slave-Typ Keiner
Slave-Typ Keiner

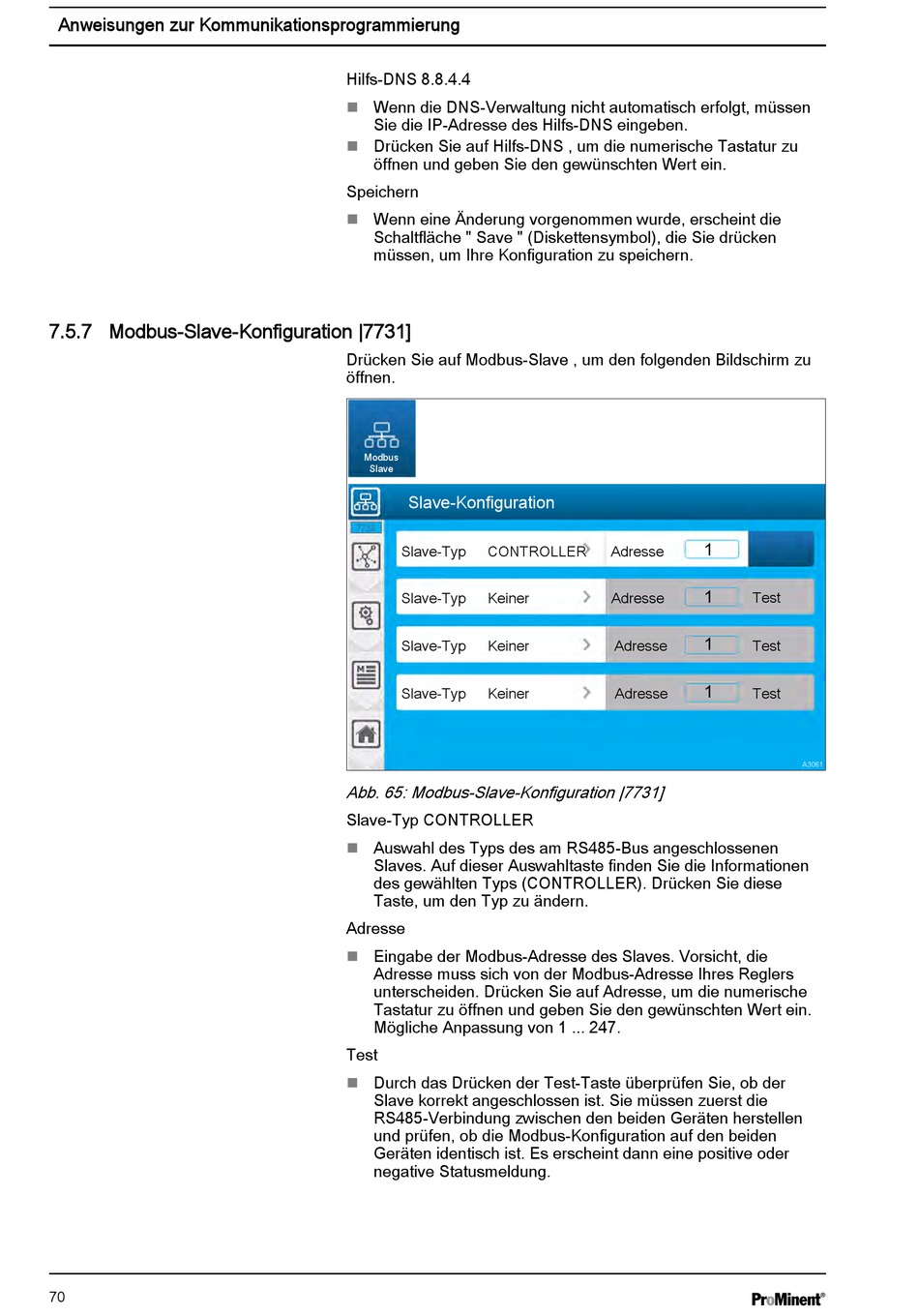

Abb. 65: Modbus-Slave-Konfiguration |7731]
Slave-Typ CONTROLLER
Auswahl des Typs des am RS485-Bus angeschlossenen
n
Slaves. Auf dieser Auswahltaste finden Sie die Informationen
des gewählten Typs (CONTROLLER). Drücken Sie diese
Taste, um den Typ zu ändern.
Adresse
Eingabe der Modbus-Adresse des Slaves. Vorsicht, die
n
Adresse muss sich von der Modbus-Adresse Ihres Reglers
unterscheiden. Drücken Sie auf Adresse, um die numerische
Tastatur zu öffnen und geben Sie den gewünschten Wert ein.
Mögliche Anpassung von 1 ... 247.
Test
Durch das Drücken der Test-Taste überprüfen Sie, ob der
n
Slave korrekt angeschlossen ist. Sie müssen zuerst die
RS485-Verbindung zwischen den beiden Geräten herstellen
und prüfen, ob die Modbus-Konfiguration auf den beiden
Geräten identisch ist. Es erscheint dann eine positive oder
negative Statusmeldung.
1
Adresse
1
Test
Adresse
1
Adresse Test
1
Adresse Test
