Installation und Montage
4.3.11
4 ... 20mA-Ausgangsanschlüsse (AO1 ... AO4)
Ausgang
AO1
AO2
AO3
AO4
30
4 ... 20 mA-Ausgänge werden verwendet, um Informationen an ein
Gebäudemanagementsystem zu senden oder um ein Dosiergerät
über ein 4 ... 20mA-Signal zu steuern. Die Analogausgänge sind
generativ und arbeiten mit einer internen Spannung von 12 VDC.
Die maximale Bürde ist 500 Ω. 4 ... 20mA-Ausgänge sind voll‐
ständig konfigurierbar. Sie können im Regel- oder Datenübertra‐
gungsmodus jeden Parameter (gemessen oder berechnet)
zuweisen.

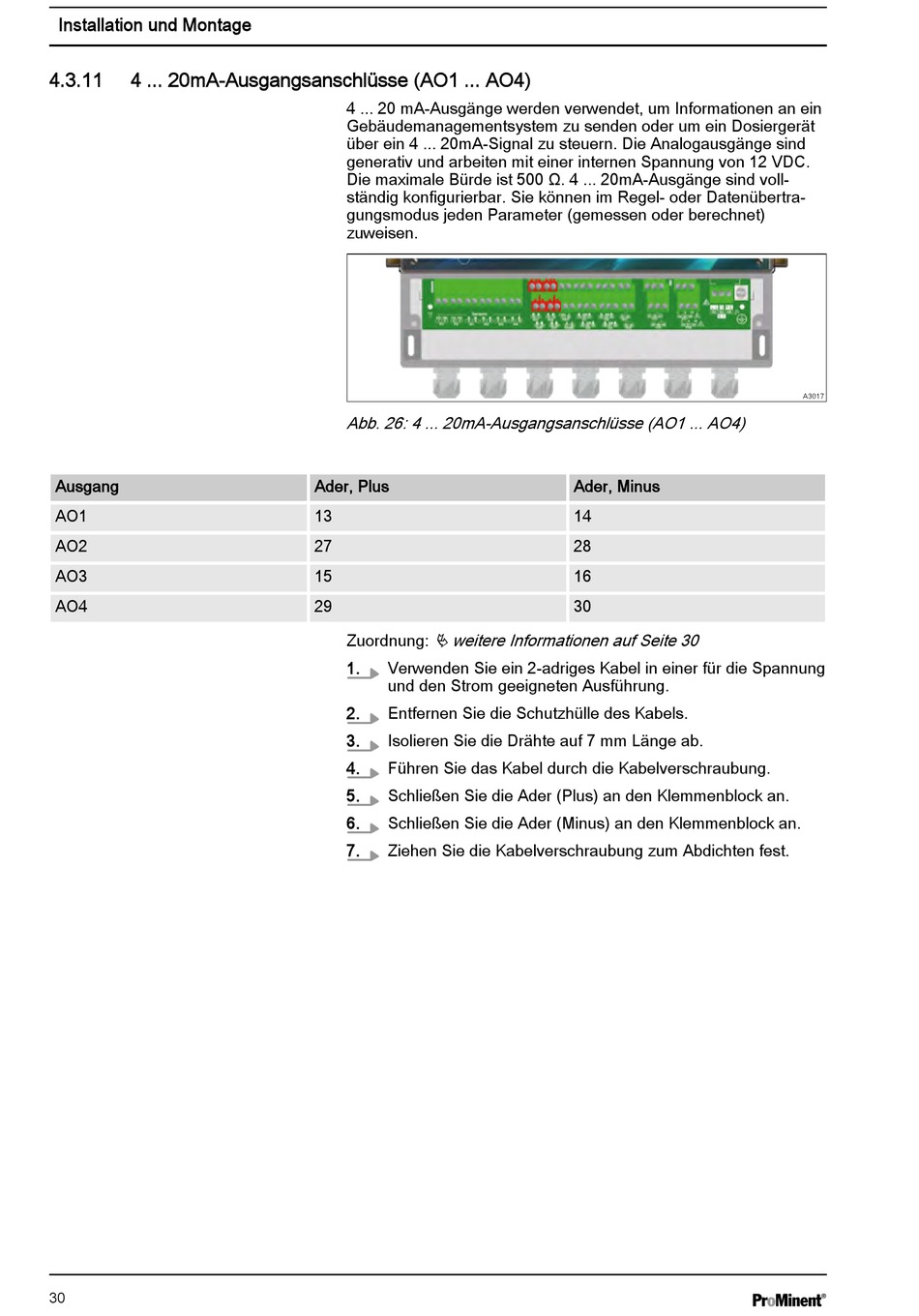

Abb. 26: 4 ... 20mA-Ausgangsanschlüsse (AO1 ... AO4)
Ader, Plus
13
27
15
29
Ä weitere Informationen auf Seite 30
Zuordnung:
1.
Verwenden Sie ein 2-adriges Kabel in einer für die Spannung
und den Strom geeigneten Ausführung.
2.
Entfernen Sie die Schutzhülle des Kabels.
3.
Isolieren Sie die Drähte auf 7 mm Länge ab.
4.
Führen Sie das Kabel durch die Kabelverschraubung.
5.
Schließen Sie die Ader (Plus) an den Klemmenblock an.
6.
Schließen Sie die Ader (Minus) an den Klemmenblock an.
7.
Ziehen Sie die Kabelverschraubung zum Abdichten fest.
Ader, Minus
14
28
16
30
A3017
