Anschluss der Sensoren
Anschluss des Sensors an AI1:
Anschluss des Sensors an AI2:
Analoge Eingänge 4...20 mA nicht
isoliert AI3 & AI4
Tab. 4: Die Definition der unterstützten Sensoren lautet wie folgt:
Trübung
(*): Die Skala des Kunden kann zwischen 0 ... 2000 (NTU oder FNU) definiert werden.
Tab. 5: Die Definition der unterstützten Sensoren lautet wie folgt:
Temperatur
(*): Die Skala des Kunden kann zwischen -10 ... 100 °C definiert werden.
Tab. 6: Die Definition der unterstützten Sensoren lautet wie folgt:
0 ... 5
mS/cm
Leitfähig‐
-•
keit
(*): Die Skala des Kunden kann zwischen 0 ... 2000 (µS/cm, mS/cm) definiert werden.
1.
Verwenden Sie ein zweiadriges Kabel.
2.
Schließen Sie die Sensor(+)-Ader an den Anschluss AI1 +
(5) an.
3.
Schließen Sie die Sensor(-)-Ader an den Anschluss AI1 - (6)
an.
4.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.
5.
Verwenden Sie ein zweiadriges Kabel.
6.
Schließen Sie die Sensor(+)-Ader an den Anschluss AI1 +
(7) an.
7.
Schließen Sie die Sensor(-)-Ader an den Anschluss AI1 - (8)
an.
8.
Ziehen Sie die Kabelverschraubung zur Abdichtung an.

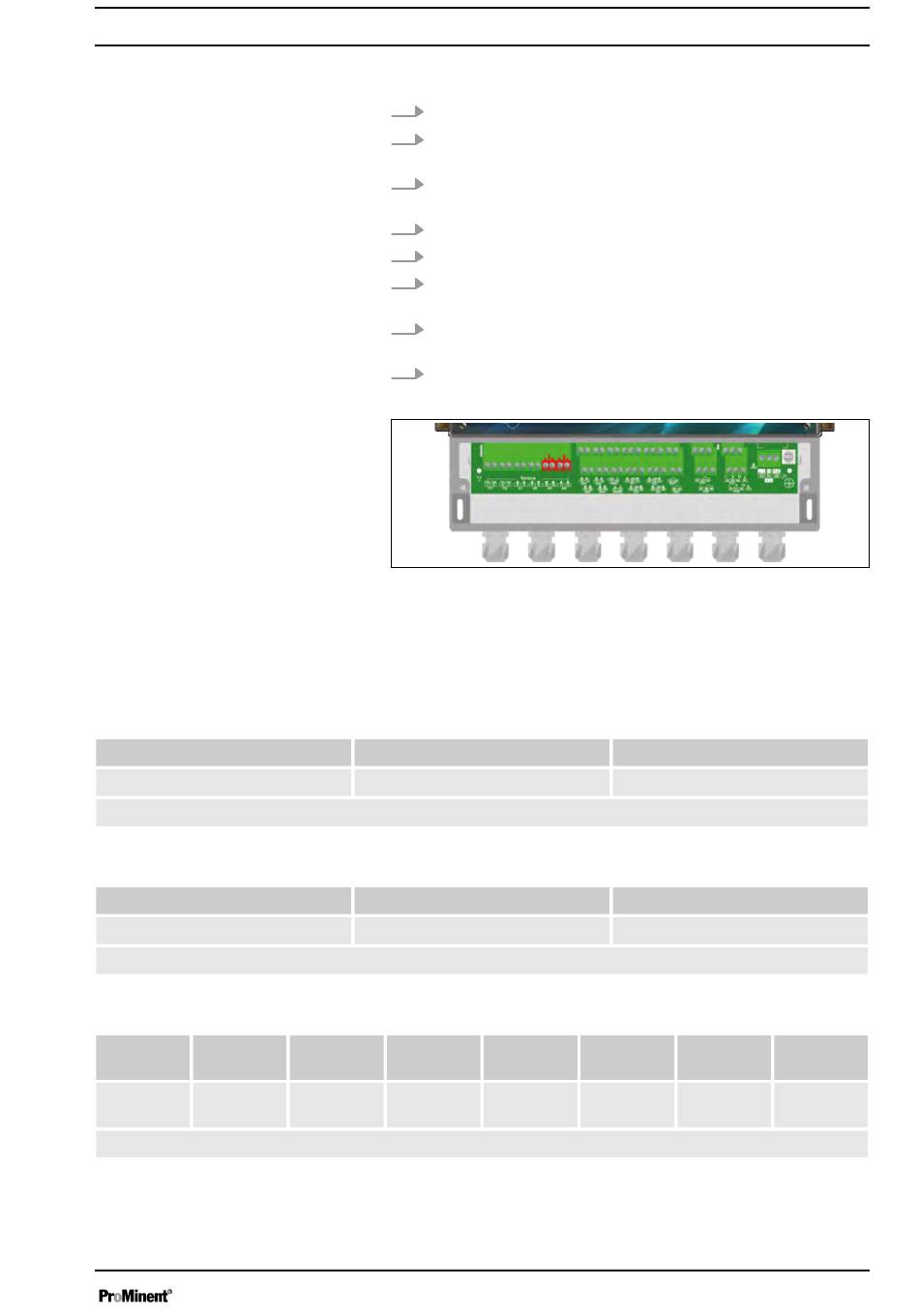

Abb. 11: A3001
Das Gerät verfügt über zwei analoge Eingänge 4 ... 20mA, die
nicht isoliert sind und an die ein isolierter Temperatur-, Leitfähig‐
keits-, Turbulenz-, Durchfluss- oder Volumensensor ange‐
schlossen werden kann.
0,2 ... 100 NTU
-•
-5 ... +45 °C
-•
0 ... 10
0 ... 20
mS/cm
mS/cm
-•
-•
Kunde*
-•
Kunde*
-•
0 ... 50
0 ... 100
mS/cm
mS/cm
-•
-•
Installation und Montage
0 ... 200
Kunde*
mS/cm
-•
-•
A3001
23
