Anweisungen zur Kommunikationsprogrammierung
Anschluss an einen USB-Port eines
Computers
Polarisierung und Terminierung des
RS485-Busses
60
Beachten Sie die Verkabelung des Bus-Systems.
1

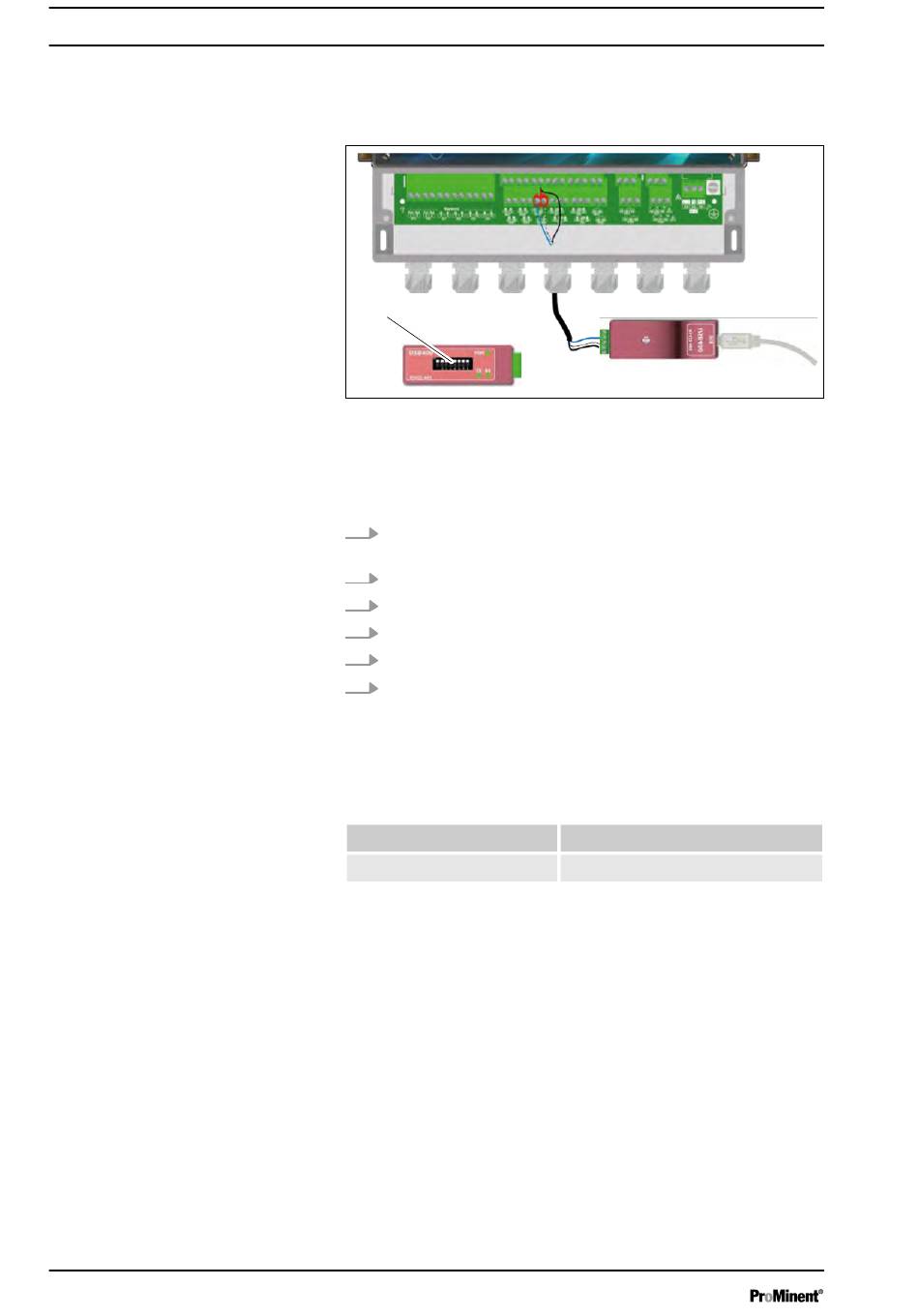

Abb. 55: Anschluss an einen USB-Port eines Computers
Blau (Terminal Nr. 3):
Weiß (Terminal Nr. 4):
Schwarz (Terminal Nr. 5):
Konfiguration: Alle Schalter (1) auf "ON".
1.
Verwenden Sie ein 3-adriges Kabel in einer für die Spannung
und den Strom geeigneten Ausführung.
2.
Führen Sie das Kabel durch die Kabelverschraubung.
3.
Ader AA (Nr. 3) des USB/485-Konverters auf RS485 (A) (31).
4.
Ader BB (Nr. 4) des USB/485-Konverters auf RS485 (B) (32).
5.
Ader C (Nr. 5) des USB/485-Wandlers zu DWR (C) (18)
6.
Ziehen Sie die Kabelverschraubung zum Abdichten fest.
Für den Anschluss des Gerätes an einen Computer wird ein USB/
RS485-Konverter empfohlen. Bitte lesen Sie die Dokumentation
des Konverters, um den Anschluss zu realisieren.
Referenz
INF1021
Die Geräte können unter Beachtung der Reihenfolge der Kabel
vernetzt werden (Parallelverdrahtung).
Aus Sicherheitsgründen ist es unbedingt erforderlich, das Gerät
vor dem Öffnen des Gehäuses spannungsfrei zu machen, zum
Schalten der Mikroschalter.
Name
Konverter USB ➨ 485
A3019
