Mess- und Regelparameter einstellen

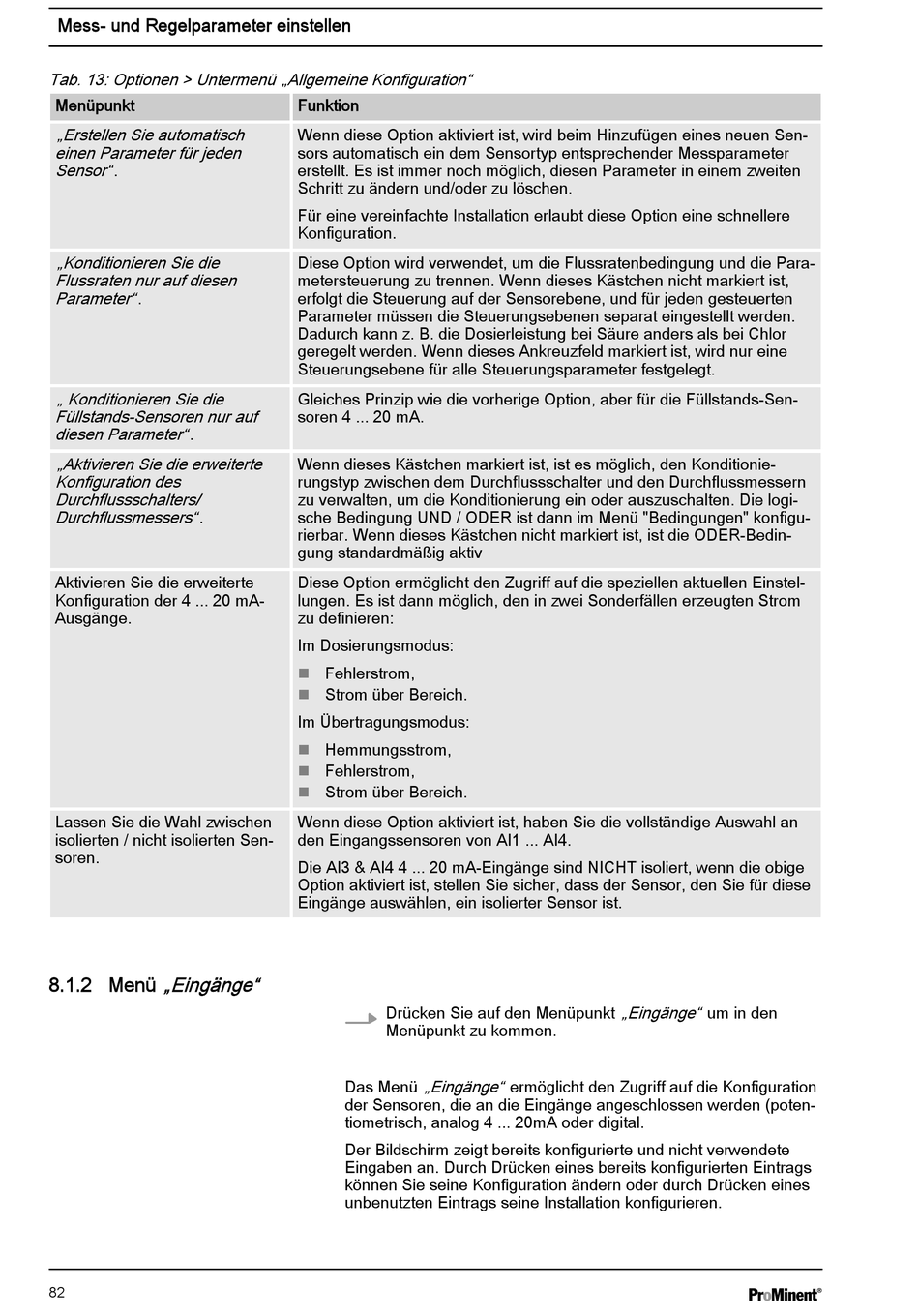

Tab. 13: Optionen > Untermenü „Allgemeine Konfiguration"
Menüpunkt
„Erstellen Sie automatisch
einen Parameter für jeden
Sensor" .
„Konditionieren Sie die
Flussraten nur auf diesen
Parameter" .
„ Konditionieren Sie die
Füllstands-Sensoren nur auf
diesen Parameter" .
„Aktivieren Sie die erweiterte
Konfiguration des
Durchflussschalters/
Durchflussmessers" .
Aktivieren Sie die erweiterte
Konfiguration der 4 ... 20 mA-
Ausgänge.
Lassen Sie die Wahl zwischen
isolierten / nicht isolierten Sen‐
soren.
„Eingänge"
8.1.2 Menü
82
Funktion
Wenn diese Option aktiviert ist, wird beim Hinzufügen eines neuen Sen‐
sors automatisch ein dem Sensortyp entsprechender Messparameter
erstellt. Es ist immer noch möglich, diesen Parameter in einem zweiten
Schritt zu ändern und/oder zu löschen.
Für eine vereinfachte Installation erlaubt diese Option eine schnellere
Konfiguration.
Diese Option wird verwendet, um die Flussratenbedingung und die Para‐
metersteuerung zu trennen. Wenn dieses Kästchen nicht markiert ist,
erfolgt die Steuerung auf der Sensorebene, und für jeden gesteuerten
Parameter müssen die Steuerungsebenen separat eingestellt werden.
Dadurch kann z. B. die Dosierleistung bei Säure anders als bei Chlor
geregelt werden. Wenn dieses Ankreuzfeld markiert ist, wird nur eine
Steuerungsebene für alle Steuerungsparameter festgelegt.
Gleiches Prinzip wie die vorherige Option, aber für die Füllstands-Sen‐
soren 4 ... 20 mA.
Wenn dieses Kästchen markiert ist, ist es möglich, den Konditionie‐
rungstyp zwischen dem Durchflussschalter und den Durchflussmessern
zu verwalten, um die Konditionierung ein oder auszuschalten. Die logi‐
sche Bedingung UND / ODER ist dann im Menü "Bedingungen" konfigu‐
rierbar. Wenn dieses Kästchen nicht markiert ist, ist die ODER-Bedin‐
gung standardmäßig aktiv
Diese Option ermöglicht den Zugriff auf die speziellen aktuellen Einstel‐
lungen. Es ist dann möglich, den in zwei Sonderfällen erzeugten Strom
zu definieren:
Im Dosierungsmodus:
Fehlerstrom,
n
Strom über Bereich.
n
Im Übertragungsmodus:
Hemmungsstrom,
n
Fehlerstrom,
n
Strom über Bereich.
n
Wenn diese Option aktiviert ist, haben Sie die vollständige Auswahl an
den Eingangssensoren von AI1 ... AI4.
Die AI3 & AI4 4 ... 20 mA-Eingänge sind NICHT isoliert, wenn die obige
Option aktiviert ist, stellen Sie sicher, dass der Sensor, den Sie für diese
Eingänge auswählen, ein isolierter Sensor ist.
Drücken Sie auf den Menüpunkt
Menüpunkt zu kommen.
„Eingänge" ermöglicht den Zugriff auf die Konfiguration
Das Menü
der Sensoren, die an die Eingänge angeschlossen werden (poten‐
tiometrisch, analog 4 ... 20mA oder digital.
Der Bildschirm zeigt bereits konfigurierte und nicht verwendete
Eingaben an. Durch Drücken eines bereits konfigurierten Eintrags
können Sie seine Konfiguration ändern oder durch Drücken eines
unbenutzten Eintrags seine Installation konfigurieren.
„Eingänge" um in den
