Anweisungen zur Kommunikationsprogrammierung

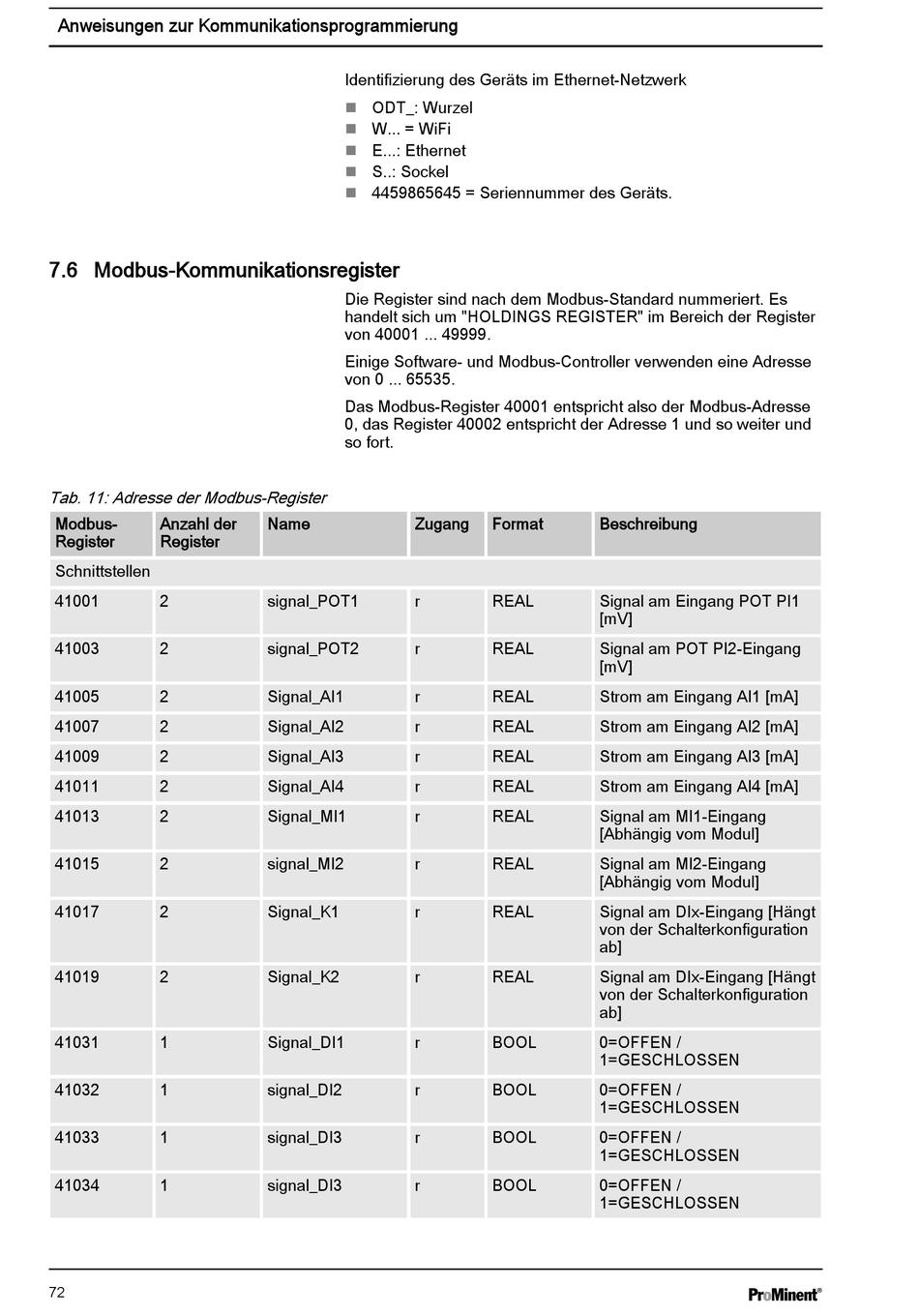

7.6 Modbus-Kommunikationsregister
Tab. 11: Adresse der Modbus-Register
Modbus-
Anzahl der
Register
Register
Schnittstellen
41001
2
41003
2
41005
2
41007
2
41009
2
41011
2
41013
2
41015
2
41017
2
41019
2
41031
1
41032
1
41033
1
41034
1
72
Identifizierung des Geräts im Ethernet-Netzwerk
ODT_: Wurzel
n
W... = WiFi
n
E...: Ethernet
n
S..: Sockel
n
4459865645 = Seriennummer des Geräts.
n
Die Register sind nach dem Modbus-Standard nummeriert. Es
handelt sich um "HOLDINGS REGISTER" im Bereich der Register
von 40001 ... 49999.
Einige Software- und Modbus-Controller verwenden eine Adresse
von 0 ... 65535.
Das Modbus-Register 40001 entspricht also der Modbus-Adresse
0, das Register 40002 entspricht der Adresse 1 und so weiter und
so fort.
Name
Zugang
signal_POT1
r
signal_POT2
r
Signal_AI1
r
Signal_AI2
r
Signal_AI3
r
Signal_AI4
r
Signal_MI1
r
signal_MI2
r
Signal_K1
r
Signal_K2
r
Signal_DI1
r
signal_DI2
r
signal_DI3
r
signal_DI3
r
Format
Beschreibung
REAL
Signal am Eingang POT PI1
[mV]
REAL
Signal am POT PI2-Eingang
[mV]
REAL
Strom am Eingang AI1 [mA]
REAL
Strom am Eingang AI2 [mA]
REAL
Strom am Eingang AI3 [mA]
REAL
Strom am Eingang AI4 [mA]
REAL
Signal am MI1-Eingang
[Abhängig vom Modul]
REAL
Signal am MI2-Eingang
[Abhängig vom Modul]
REAL
Signal am DIx-Eingang [Hängt
von der Schalterkonfiguration
ab]
REAL
Signal am DIx-Eingang [Hängt
von der Schalterkonfiguration
ab]
BOOL
0=OFFEN /
1=GESCHLOSSEN
BOOL
0=OFFEN /
1=GESCHLOSSEN
BOOL
0=OFFEN /
1=GESCHLOSSEN
BOOL
0=OFFEN /
1=GESCHLOSSEN
