Funktionsbeschreibung
1
Funktionsbeschreibung

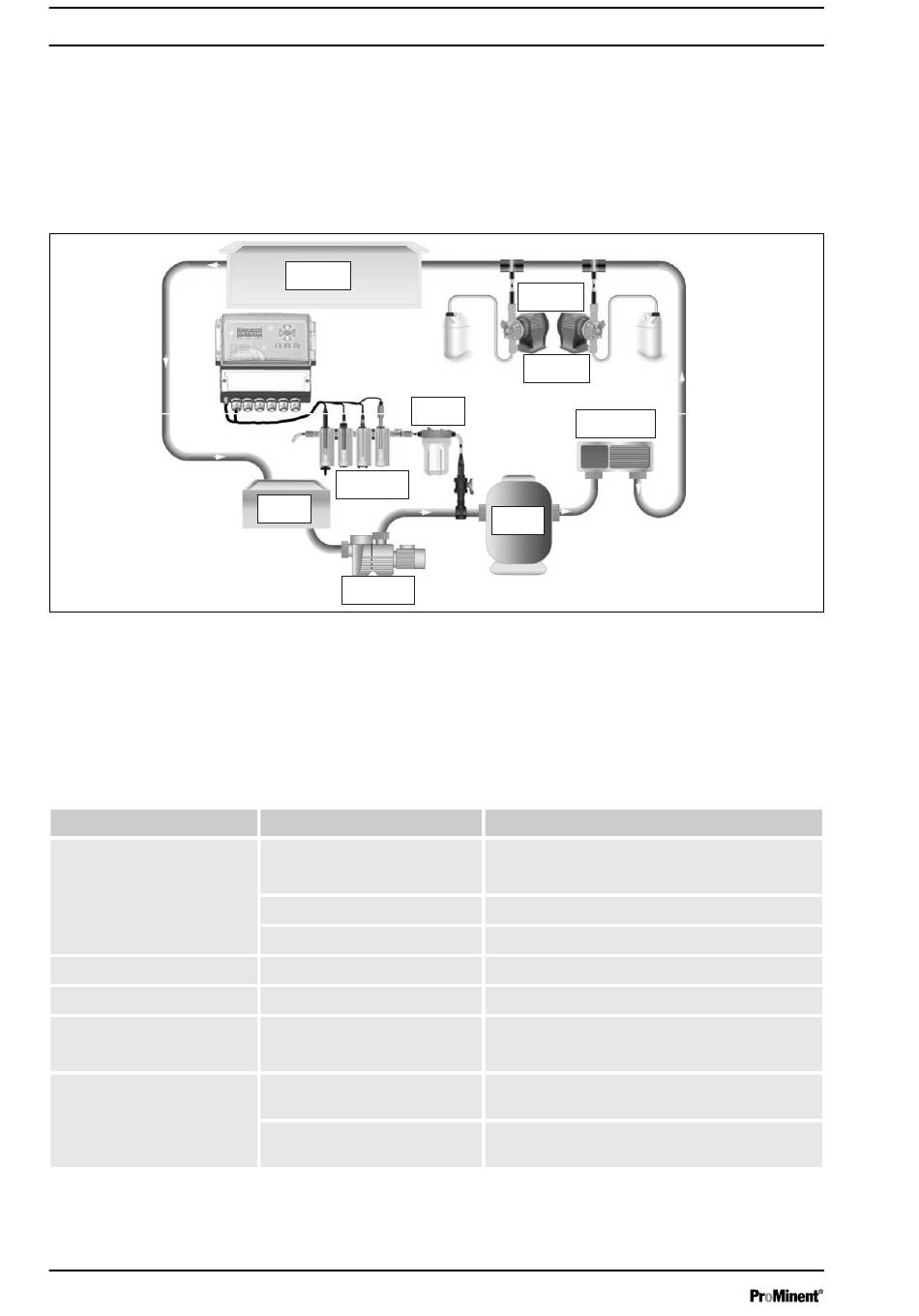

Abb. 1: Funktionselemente der Gesamtanlage
1. Schwimmbecken
2. Dosierpumpe für Chlor
3. Dosierpumpe für Säure (pH)
4. Wärmetauscher
5. Nebenstrom-Filter für den Durchlaufgeber
Die wichtigsten Funktionen
Benennung
Regelungs-Modus
Art der Aktoren
Richtung der Regulierung
Alarme
Steuerung
6
Der Schwimmbadregler wurde konzipiert, um Temperatur, pH-,
Chlor- oder Brom-Werte mithilfe von Sensoren und der Steuerung
zu messen und zu regeln, in Verbindung mit den entsprechenden
Stellteilen der Gesamtanlage.
Der Schwimmbadregler wird im weiteren Verlauf dieser Betriebs‐
anleitung
„Regler" genannt.
1.
5.
6.
9.
8.
Funktion
P.I.D.
Hysterese
Alles oder nichts
Leistungsrelais-Ausgänge
Nach oben oder unten
Niedrige und hohe Alarme
Kontrolle der Durchfluss‐
menge
Behälter-Niveau
2.
3.
4.
7.
6. Durchlaufgeber
7. Hauptstrom-Filter für das Schwimmbecken
8. Umwälzpumpe
9. Ausgleichstank
Beschreibung
Injektionszeit berechnet in %.
240 Sekunden Relais-Einspritzzykluszeit.
Steuerung der Breitenmodulation
Ausgedrückt in tatsächlichen Messwerten.
Kontrolle mit hoher und niedriger Schwelle.
Steuerung der Injektion zur Kontrolle der
Wasserzirkulation.
Steuerung der Injektion zur Kontrolle der
Höhe des zu injizierenden Produkts.
A1532
